Conectores industriais para linhas automatizadas de baterias: acoplamento de alto ciclo e resistência EMI

1. Desafios de conectividade industrial na fabricação avançada de baterias de nova energia

Impulsionada pelo rápido crescimento das indústrias de veículos eléctricos e de armazenamento de energia, a produção de baterias de iões de lítio e de iões de sódio está a entrar na era dos terawatts-hora (TWh). Desde classificação de células, carregamento de módulos e soldagem a laser de abas de bateria até instalação de chicotes BMS e testes de carga e descarga de fim de linha (EOL) de pacotes completos de baterias, linhas de montagem altamente automatizadas e orientadas por takt impõem requisitos exigentes em equipamentos industriais, incluindo robôs industriais, máquinas de solda a laser de precisão, sistemas de inspeção de visão de máquina de alta velocidade, veículos guiados automaticamente (AGVs) e estações de trabalho de teste.

As modernas linhas de produção de baterias de energia geralmente têm tempos de ciclo de 30 a 60 segundos. Em ambientes de fabricação de alto rendimento, caracterizados por forte interferência eletromagnética (EMI) e operação contínua em alta velocidade, os conectores e cabos industriais devem suportar esforços mecânicos e elétricos consideráveis.

Flexão e torção de alta frequência em correntes de arrasto e juntas robóticas

Durante os movimentos rápidos e repetitivos de robôs industriais de seis eixos usados ​​para manuseio e soldagem de células de bateria, os cabos instalados em correntes de arrasto e braços de robô devem suportar milhões de ciclos de flexão, torção e tração. Cabos comuns podem desenvolver fadiga e quebra do condutor, fraturas da camada de blindagem que comprometem a proteção eletromagnética ou revestimentos externos rachados. Essas falhas podem desencadear paradas inesperadas na linha de produção.

EMI grave proveniente de soldagem a laser e servoacionamentos de alta potência

As linhas de produção do Battery PACK freqüentemente usam lasers de fibra da classe quilowatt para soldagem de abas de bateria de cobre e alumínio, enquanto vários servomotores de alta potência aceleram e desaceleram em alta frequência. Pulsos eletromagnéticos e interferência harmônica podem se acoplar em cabos de barramento industrial e linhas de sinal de visão de máquina, causando potencialmente perda de pacotes Ethernet Industrial, artefatos de imagem de câmeras industriais ou dados de medição imprecisos.

Desgaste de acoplamento de alta frequência em estações de teste EOL

Durante os testes de desempenho elétrico e de tensão suportável de isolamento, as interfaces de teste de conexão rápida podem ser acopladas e desacopladas centenas ou até milhares de vezes por turno. Terminais industriais comuns com durabilidade de acoplamento limitada podem sofrer desgaste do revestimento de contato e aumentar a resistência de contato, produzindo potencialmente falsas falhas de teste e resultados imprecisos de aceitação do PACK da bateria.

Contaminação por respingos metálicos e fumos de soldagem

Partículas metálicas finas geradas durante a soldagem a laser, juntamente com o fluxo de ar e as diferenças de pressão criadas pelos sistemas de extração de poeira, impõem exigências rigorosas à vedação do conector, à proteção contra poeira e à resistência térmica dos invólucros isolantes.

2. Principais requisitos técnicos para conectores e cabos de alta confiabilidade em equipamentos de fabricação de baterias

Para apoiar metas exigentes de disponibilidade de equipamentos, como uma meta de eficácia geral do equipamento (OEE) de 90% ou superior, a Shenzhen CAZN Electrical Co., Ltd. (CAZN) fornece soluções de conectores e cabos projetadas para aplicações de alta flexibilidade, resistência EMI e vida útil prolongada.

Cabos de corrente de arrasto de alta flexibilidade e sobremoldagem integrada

Condutores de cobre isentos de oxigênio trançados ultrafinos

Cada condutor pode ser construído a partir de fios de cobre finos e de alta pureza, isentos de oxigênio, com diâmetros de fio individuais de aproximadamente 0,05–0,08 mm. Combinada com isolamento de condutor TPE ou PP modificado de baixa fricção, esta construção pode reduzir o estresse mecânico interno e melhorar a flexibilidade sob movimentos repetidos.

Jaquetas externas em PUR resistentes à abrasão

As jaquetas de poliuretano (PUR) de alta resistência mecânica oferecem resistência a óleos minerais, refrigerantes e fluidos de corte, dependendo da formulação do material. Para aplicações exigentes de esteiras de arrasto, o projeto do cabo pode atingir resistência à flexão contínua de pelo menos 10 milhões de ciclos, sujeito às condições de teste especificadas e aos resultados de validação.

Alívio de tensão moldado por injeção integrado

A cauda do conector e a capa do cabo PUR podem ser integradas por meio de moldagem por injeção vertical secundária para criar uma interface contínua com alívio de tensão graduado. Isto ajuda a reduzir as concentrações de tensão na saída do cabo e minimiza o risco de danos causados ​​por dobras acentuadas perto do conector.

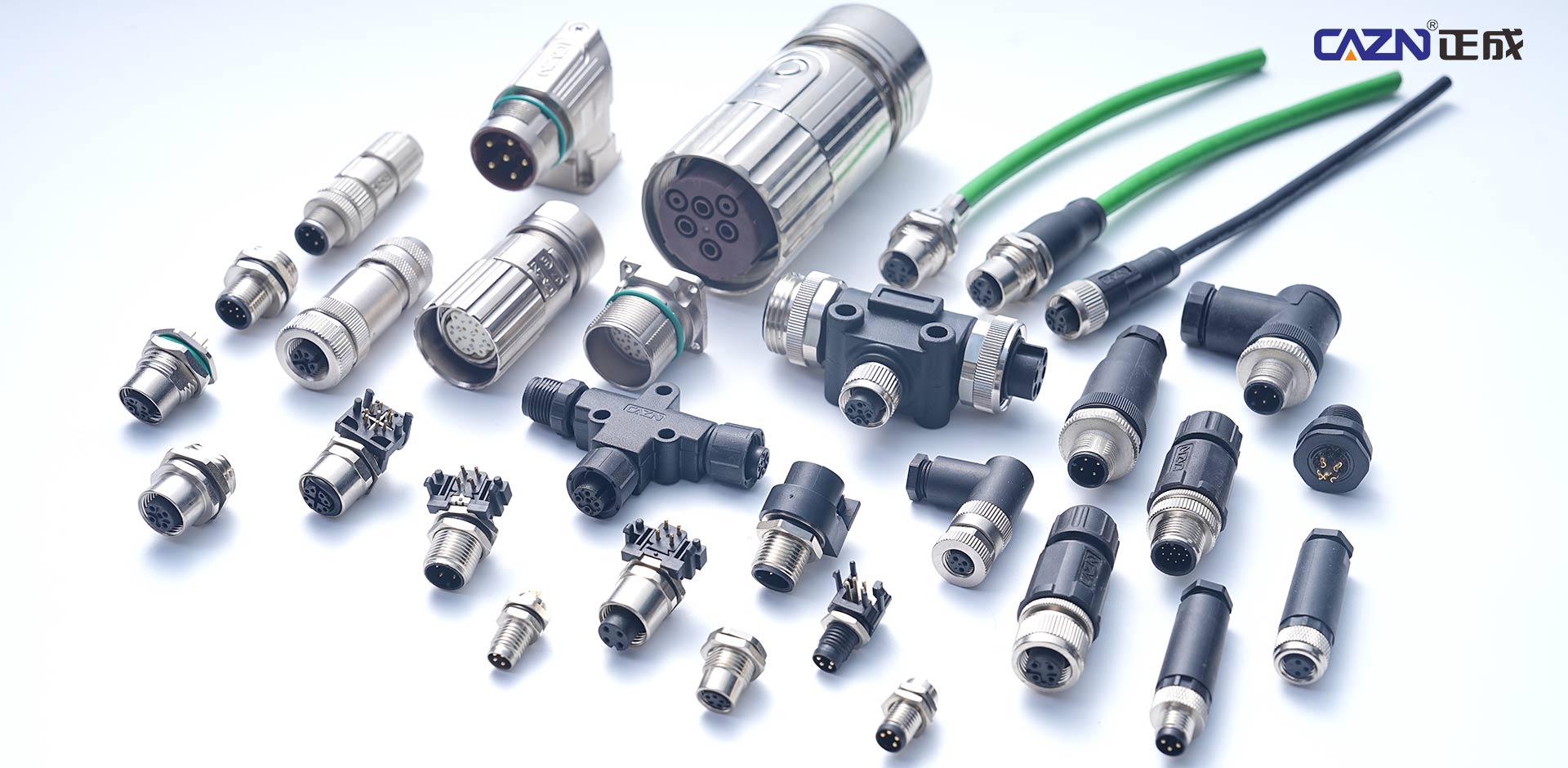

Visão de máquina de alta velocidade e conectividade Ethernet industrial: conectores M12 codificados em X e codificados em D

Construção blindada de 360 ​​graus

Os conectores M12 com código X usam um divisor cruzado metálico interno para separar fisicamente os quatro pares trançados. Essa estrutura ajuda a controlar o crosstalk próximo (NEXT) e o crosstalk distante (FEXT), suportando cabeamento classe Cat 6A e taxas de transmissão de dados de até 10 Gbps quando o canal completo atende aos requisitos relevantes.

Carcaças robustas fundidas em liga de zinco

Carcaças fundidas em liga de zinco podem fornecer proteção mecânica e contribuir para a compatibilidade eletromagnética (EMC). A eficácia da blindagem depende do conjunto completo do conector e do cabo, incluindo terminação da blindagem, interfaces correspondentes e instalação. As metas de desempenho, como atenuação superior a 50 dB em 500 MHz, devem ser verificadas por meio de relatórios de teste específicos do produto, em vez de assumidas para cada modelo.

Esses recursos de design ajudam a proteger os links de visão industrial e de comunicação industrial contra interferência de equipamentos laser de alta potência e inversores de alta frequência.

Contatos folheados a ouro resistentes ao desgaste e conexões de teste de longa duração

Chapeamento grosso de ouro duro

Os pinos de contato podem usar substratos de cobre-berílio ou bronze fosforoso de grau de mola, com uma camada inferior de níquel e revestimento de ouro duro com aproximadamente 30–50 micropolegadas de espessura (0,76–1,27 μm), dependendo da especificação do contato. Um sistema de contato adequadamente projetado pode atingir 5.000 ou mais ciclos de acoplamento, mantendo ao mesmo tempo uma resistência de contato estável sob condições de teste definidas.

Mecanismos flutuantes de companheiro cego

As interfaces de teste podem incorporar um mecanismo flutuante e autocompensador com compensação axial de ±2 mm e compensação radial de ±1,5 mm. Isso ajuda a acomodar pequenos erros de posicionamento em equipamentos e acessórios de manuseio automatizado, reduzindo o risco de contatos tortos e danos mecânicos durante acoplamentos repetidos.

3. Comparação de soluções de conectores e cabos industriais para linhas de produção de baterias

Nota: Esses números são metas de projeto indicativas e faixas de comparação, e não classificações universais da indústria. O desempenho real depende da construção do cabo, do projeto do conector, dos métodos de teste, das condições de instalação e da folha de dados do produto relevante. O desempenho IP68 deve ser avaliado em relação às condições de imersão especificadas pelo fabricante.

4. Aplicações típicas e soluções CAZN para linhas de produção de baterias

Estações de inspeção visual de módulos e gabinetes (GigE Vision)

Condições operacionais

Câmeras industriais de alta resolução, incluindo sistemas de fabricantes como Basler, Cognex e Daheng, movem-se ao longo dos eixos X, Y e Z servo-acionados para inspecionar as dimensões das abas da bateria, defeitos de solda e condições da superfície do filme azul. O rápido movimento da câmera e a aquisição de imagens em alta velocidade exigem uma transmissão de dados estável, especialmente quando diversas estações de inspeção operam simultaneamente.

Solução recomendada

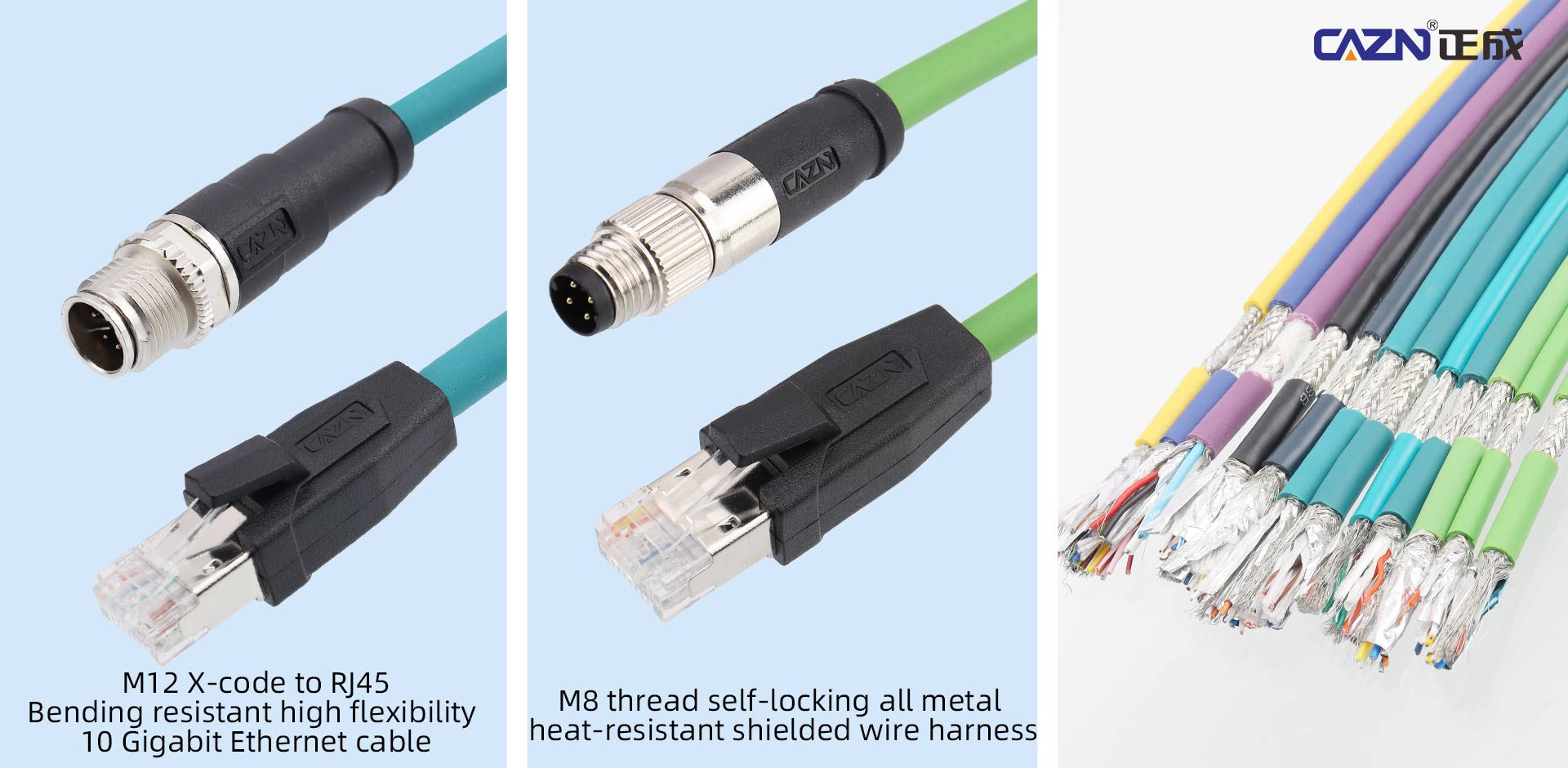

Conjuntos de cabos Ethernet de alta flexibilidade CAZN M12 com codificação X para RJ45 projetados para aplicações exigentes de visão de máquina.

Benefícios esperados

Quando o canal de cabeamento completo suporta a taxa de transmissão e o desempenho EMI necessários, um conjunto projetado adequadamente pode reduzir erros de comunicação e suportar aquisição confiável de imagens em alta velocidade. A vida útil flexível do cabo e a blindagem do conector devem ser validadas de acordo com o perfil de movimento real e as condições de instalação.

Estações de soldagem a laser e feedback do sensor do cabeçote de soldagem

Condições operacionais

As cabeças de soldagem a laser podem integrar sensores de posicionamento a laser, sistemas de gás de proteção e sondas de temperatura coaxiais próximas à zona de soldagem. Esses componentes enfrentam movimento mecânico, calor localizado, respingos metálicos e interferência eletromagnética de equipamentos associados.

Solução recomendada

Conjuntos de cabos blindados com travamento rosqueado CAZN M8, totalmente metálicos, projetados para conexões de sensores industriais exigentes.

Benefícios esperados

O formato compacto pode ajudar a reduzir o espaço de instalação e o peso do cabo, enquanto o invólucro metálico pode fornecer proteção mecânica contra riscos ambientais adequados. A blindagem adequada e o roteamento de cabos ajudam a manter a temperatura estável e os sinais de medição de distância entre os sensores e o sistema de controle do laser.

A resistência real a respingos de soldagem e temperaturas elevadas depende dos materiais do conector, da capa do cabo, da posição de montagem e da duração da exposição. Proteção adicional ou realocação pode ser necessária próximo à exposição direta a respingos.

Estações de testes elétricos Battery PACK EOL

Condições operacionais

Dispositivos automatizados se conectam a saídas de bateria de alta tensão e interfaces de controle BMS de baixa tensão para realizar testes de resistência de isolamento e tensão suportável, medições de tensão de circuito aberto, medições de resistência interna CA (ACIR) e verificação de handshake de carregamento rápido.

Essas estações exigem desempenho de contato confiável, posicionamento repetível e separação clara entre circuitos de alta e baixa tensão.

Solução recomendada

Conectores de teste de alto ciclo de acoplamento personalizados CAZN e conjuntos de cabos de fixação específicos para aplicações.

Benefícios esperados

Contatos banhados a ouro resistentes ao desgaste combinados com um design de caixa flutuante podem ajudar a estender os intervalos de manutenção do equipamento e reduzir erros de teste relacionados à conexão. O sistema de contato deve ser selecionado de acordo com os requisitos aplicáveis ​​de tensão, corrente, isolamento e medição. As interfaces de teste de alta tensão também exigem distâncias adequadas de fuga e folga, projeto de isolamento, intertravamento quando necessário e proteção contra contato acidental.

5. Sistema de Apoio à Fabricação Inteligente da CAZN

Para fabricantes de equipamentos de automação, atrasos no desenvolvimento e entrega de conectores personalizados podem afetar o comissionamento e o arranque de toda uma linha de produção. A CAZN se concentra na personalização responsiva e na verificação de qualidade estruturada para enfrentar esses desafios.

Personalização rápida e desenvolvimento de protótipos

CAZN oferece suporte a comprimentos de cabos personalizados, atribuições de pinos, orientações de conectores e saídas direcionais em ângulo de 90 graus de acordo com os requisitos do projeto. O projeto estrutural baseado em CAD e SolidWorks, juntamente com recursos internos de fabricação de moldes, pode dar suporte ao desenvolvimento de conectores e conjuntos de cabos específicos para aplicações.

Para projetos de personalização padrão, a entrega do protótipo pode ser realizada dentro de 3 a 5 dias, sujeita à complexidade do projeto, disponibilidade de material e requisitos de aprovação de amostra. O alinhamento técnico precoce ajuda a reduzir o retrabalho e acelera a integração em equipamentos automatizados.

Capacidades de testes mecânicos e elétricos

Os recursos de teste do CAZN incluem testes contínuos de flexibilidade de corrente de arrasto, testes de flexibilidade oscilante, medições de analisador de rede vetorial (VNA) e medições de resistência de micro-ohm. Esses testes podem ajudar a avaliar a resistência mecânica do cabo, as características de transmissão de alta frequência e a resistência de contato.

Para aplicações em equipamentos de bateria, os critérios de teste devem ser definidos em torno das condições reais de operação. Parâmetros relevantes podem incluir raio de curvatura, velocidade de deslocamento, aceleração, ângulo de torção, roteamento de cabos, frequência de acoplamento, temperatura, terminação de blindagem e largura de banda de transmissão. Os relatórios de teste devem identificar a configuração do produto testado, o tamanho da amostra, o método e os critérios de aceitação para que os resultados possam ser aplicados adequadamente aos requisitos de produção.

Conclusão

Equipamentos de fabricação inteligentes são essenciais para a produção de baterias de energia de alta qualidade, e conectores e cabos industriais constituem uma parte crítica da infraestrutura que mantém esses sistemas operando de maneira confiável. Nas linhas de produção automatizadas de baterias, flexão de cabos de alta frequência, interferência eletromagnética, acoplamentos repetidos e contaminação de operações de soldagem podem afetar a disponibilidade do equipamento e a qualidade da produção.

A CAZN fornece soluções de conectores e cabos industriais para aplicações de automação exigentes, incluindo conjuntos de cabos PUR de alta flexibilidade, conexões Ethernet M12 blindadas com código X, interfaces compactas de sensores M8 e conectores de teste personalizados de alto ciclo. Através do projeto específico da aplicação, desenvolvimento de protótipos e validação mecânica e elétrica, a CAZN ajuda os fabricantes de equipamentos a enfrentar os desafios de confiabilidade e manutenção da conexão.

Ao combinar a seleção do conector, a construção do cabo, a blindagem, a durabilidade do acoplamento e a proteção ambiental às condições reais de operação, os integradores de equipamentos de bateria podem construir sistemas de produção mais confiáveis ​​e apoiar a fabricação estável e de alta qualidade em escala.
