Configurações e aplicações de pinos de alta corrente SKTL do conector M12

O conector M12 é um dos conectores circulares de travamento com rosca mais utilizados na automação industrial. De acordo com os padrões relevantes da série IEC 61076, os conectores M12 usam codificação mecânica para evitar acoplamento incorreto. Diferentes tipos de codificação apresentam arranjos de pinos e posições de chaveta distintos, garantindo que apenas plugues e receptáculos compatíveis possam ser conectados corretamente. Além de codificações de sinal como A, B, D e X, que são usadas para sensores, atuadores e Ethernet industrial, quatro codificações de energia dedicadas – S, K, T e L, conhecidas coletivamente como SKTL – são projetadas para transmissão confiável de energia CA e CC.

Em comparação com abordagens anteriores que usavam conectores codificados A ou C para transmissão de energia, as codificações de energia SKTL dedicadas oferecem capacidades de tensão e corrente nominais mais altas em configurações adequadas. Sua codificação mecânica também ajuda a separar as conexões de energia das conexões de sinal, reduzindo o risco de danos ao equipamento, incompatibilidade de tensão, interrupções de comunicação e riscos à segurança elétrica causados ​​por acoplamento incorreto. Os conectores codificados SKTL são cobertos pela IEC 61076-2-111 e podem suportar tensões nominais de até 630 V e correntes nominais de até 16 A, dependendo da codificação e da configuração do produto. Combinados com classificações de proteção IP67 ou superiores, quando especificado, eles são amplamente utilizados em equipamentos de automação, motores, robótica e sistemas de controle industrial.

Como marca especialista em conectividade industrial, a CAZN projeta e fabrica conectores de alimentação M12 SKTL de acordo com os requisitos IEC aplicáveis. Através da otimização contínua da seleção de materiais, fabricação de contato, proteção contra entrada e confiabilidade elétrica, a CAZN fornece soluções de conexão de energia compactas e confiáveis ​​para automação industrial, robótica, acionamentos de motores, novos equipamentos de energia e transporte ferroviário.

Visão geral das quatro codificações de potência SKTL

Especificações do conector CAZN M12 SKTL e aplicações típicas

Observação: A tensão nominal dos conectores com código K de acordo com o padrão IEC aplicável é de 630 V, embora alguns fabricantes ofereçam modelos com classificação de até 800 V. As configurações de pinos incluem opções de aterramento de proteção (PE) quando indicado. Por exemplo, 4+PE significa quatro contatos de potência mais um contato de aterramento de proteção, totalizando cinco contatos.

Configurações de pinos e parâmetros elétricos por codificação

1. Codificação S: Alimentação CA, 630 V/12 A

Os conectores com código S são projetados para transmissão de energia CA, com tensão nominal de 630 V e corrente nominal de 12 A. As configurações disponíveis incluem versões de 2 pinos, 3 pinos e 4 pinos. Conjuntos de cabos típicos podem usar condutores 16 AWG, aproximadamente 1,5 mm², sujeitos à especificação do cabo e aos requisitos de corrente aplicáveis.

Com um design compacto e compatibilidade com cabos adequados de PVC, PUR e de alta flexibilidade, os conectores com código S são adequados para distribuição confiável de energia CA. As aplicações típicas incluem redes de distribuição de energia industrial, conexões de energia CA dentro de gabinetes de controle de automação, cargas CA monofásicas e conexões entre gabinetes de controle e sensores de via em sistemas de sinalização e energia ferroviária. A proteção IP67 e a construção resistente à vibração, quando especificada, ajudam a suportar a operação em ambientes industriais exigentes.

Os conectores CAZN com código S usam contatos de liga de cobre de precisão com opções de revestimento de ouro ou prata, dependendo da configuração do produto, para suportar baixa resistência de contato e desempenho elétrico estável em aplicações de energia CA. Eles são adequados para distribuição industrial, gabinetes de controle e sistemas de transporte ferroviário quando atendem aos requisitos elétricos e ambientais relevantes.

2. Codificado K: Alimentação CA de alta tensão, 630 V / 16 A

Os conectores com código K são projetados para transmissão de energia CA de alta tensão, com tensão nominal de 630 V e corrente nominal de 16 A de acordo com os requisitos IEC aplicáveis. Alguns fabricantes oferecem modelos com classificações de até 800 V, que devem ser verificadas em relação à documentação específica do produto. As configurações disponíveis incluem opções de 2 pinos, 2 + pinos PE, 3 + pinos PE e 4 + pinos PE, permitindo que o aterramento de proteção seja incorporado quando necessário.

Os conectores com código K são adequados para cargas de alta potência e equipamentos pesados ​​onde o espaço de instalação é limitado. Eles suportam conexões de energia compactas para máquinas, sistemas de acionamento industriais e equipamentos alimentados por CA que requerem aterramento de proteção.

Os conectores CAZN com código K são projetados com atenção à estrutura de isolamento e à capacidade de transporte de corrente de contato. As configurações com aterramento de proteção atendem aos requisitos de aterramento de equipamentos compatíveis, fornecendo uma solução de conexão compacta para aplicações exigentes de energia CA.

3. Codificado em T: Alimentação CC, 63 V / 12 A

Os conectores com código T são destinados à transmissão de energia CC de baixa tensão, com uma tensão nominal de 63 V e uma corrente nominal de 12 A. As configurações disponíveis incluem versões de 2 pinos, 2 + pinos PE e 3 + pinos PE, fornecendo opções para diferentes requisitos de energia e aterramento.

As aplicações típicas incluem fonte de alimentação de equipamentos fieldbus, motores CC compactos, módulos de potência de baixa tensão e componentes IO-Link. Seu design compacto suporta conexões de energia convenientes para E/S distribuídas e redes inteligentes de sensores e atuadores.

Os conectores CAZN com código T combinam um formato compacto com transmissão de energia CC confiável, tornando-os adequados para módulos de fieldbus, componentes IO-Link e outros dispositivos CC de baixa tensão. A configuração apropriada deve ser selecionada de acordo com a corrente de carga, requisitos de aterramento e interface do equipamento.

4. Codificado em L: Alimentação CC de alta corrente, 63 V / 16 A

Os conectores codificados L estão entre as opções de alimentação CC de corrente mais alta na família de conectores M12, suportando uma tensão nominal de 63 V e uma corrente nominal de 16 A. As configurações disponíveis incluem versões de 2 pinos, 3 pinos, 3 + pinos PE, 4 pinos e 4 + pinos PE, proporcionando flexibilidade para diferentes distribuições de energia e arranjos de aterramento.

Para suportar uma corrente nominal de 16 A, os conjuntos de cabos com codificação L podem usar condutores 14 AWG, aproximadamente 2,5 mm², dependendo da construção do cabo, das condições de instalação e das especificações do fabricante. A seção transversal maior do condutor ajuda a reduzir a queda de tensão e o aquecimento resistivo quando selecionado adequadamente para a aplicação.

Os conectores codificados em L são amplamente utilizados em distribuição de 24 V CC e sistemas de energia de E/S industriais. Eles também são adequados para robótica, servoacionamentos, AGVs, iluminação LED e aplicações de controle de motores que exigem conexões compactas com maior capacidade de corrente CC.

Os conectores CAZN com código L são projetados com geometria de contato e compatibilidade de condutor em mente para suportar transmissão confiável de energia de 16 A CC. Múltiplas configurações de pinos, incluindo opções de aterramento de proteção, os tornam adequados para aplicações de energia distribuída em automação industrial.

Correspondência de configurações de pinos para aplicações de alta corrente

O número de contatos deve ser selecionado de acordo com o circuito de potência, arranjo de aterramento e requisitos de conexão auxiliar. Uma contagem de pinos mais alta não significa automaticamente uma classificação de corrente mais alta, uma vez que a corrente permitida depende da codificação, do design do contato, do tamanho do condutor e das condições de operação.

Ao escolher uma configuração de pinos, avalie o tipo de alimentação (CA ou CC), a tensão e a corrente necessárias, os requisitos de aterramento de proteção, o espaço de instalação disponível e a classificação de proteção de entrada. A codificação SKTL fornece codificação mecânica entre conectores compatíveis, enquanto os arranjos de pinos disponíveis permitem que a interface seja adaptada a diferentes requisitos de energia.

Cenários típicos de aplicação

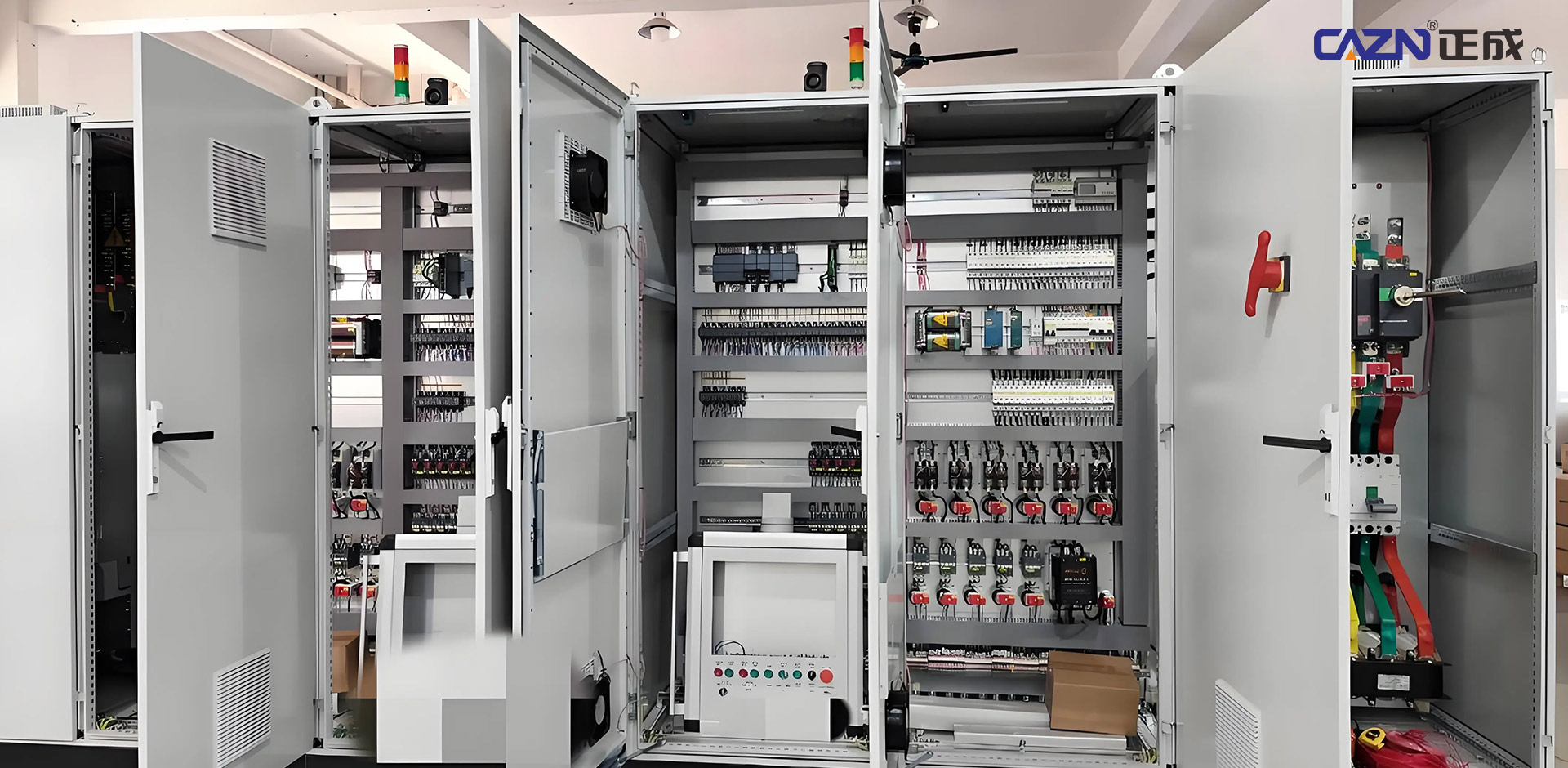

1. Armários de Controle e Automação Industrial

Os conectores codificados S e K são usados ​​para distribuição de energia CA em gabinetes de controle industriais, transferindo energia de unidades de distribuição para equipamentos e cargas compatíveis. Os conectores codificados em L podem suportar distribuição de energia de 24 V CC para sistemas de E/S industriais, criando uma conexão compacta entre fontes de alimentação distribuídas e dispositivos de campo.

Os conectores CAZN SKTL com proteção IP67 e construção resistente à vibração adequada podem suportar instalações industriais dentro ou fora de gabinetes de controle. Suas interfaces compactas também podem simplificar a fiação e a manutenção quando a configuração selecionada atende aos requisitos elétricos e ambientais da aplicação.

2. Robótica e Servo Drives

Robôs industriais, AGVs, braços robóticos e sistemas de servoacionamento exigem conexões de energia confiáveis ​​que possam tolerar vibrações e movimentos repetidos. Os conectores codificados em L fornecem capacidade de até 16 A CC em configurações específicas e são adequados para distribuição de energia para equipamentos robóticos e sistemas servo compatíveis. Os conectores com código K podem ser usados ​​onde for necessária alimentação CA e aterramento de proteção.

Os conectores CAZN com codificação L e K estão disponíveis em configurações destinadas a conjuntos de cabos pré-montados e terminação em campo, dependendo da série do produto. As opções de alojamento reto e angular podem ajudar a acomodar o espaço limitado em torno das juntas, bases e plataformas móveis do robô.

3. Motores e sistemas de acionamento

Motores CC compactos, motores de passo e atuadores lineares geralmente exigem conexões de alimentação de campo confiáveis. Os conectores codificados T são adequados para aplicações CC de corrente mais baixa dentro de suas classificações especificadas, enquanto os conectores codificados L suportam distribuição CC de corrente mais alta para acionamentos de motor e equipamentos compatíveis.

CAZN T-coded and L-coded products offer different contact configurations to accommodate varying power and grounding requirements. Selection should account for motor starting current, continuous current, cable length, voltage drop, and the operating environment rather than relying on nominal current alone.

4. Fieldbus and I/O Systems

Powering fieldbus modules and distributed I/O equipment is a typical application for T-coded and L-coded connectors. T-coded connectors can supply low-voltage DC power to field devices and communication modules, while L-coded connectors can distribute higher DC currents where required.

Because dedicated power coding is mechanically differentiated from standard M12 signal codings, compatible SKTL connectors help reduce the risk of connecting power circuits to signal ports. CAZN T-coded and L-coded connectors can support more organized wiring and maintainable power distribution in industrial networks.

5. Intelligent and Industrial Lighting

LED lighting systems, industrial luminaires, and outdoor lighting installations may use L-coded connectors for DC power distribution when the electrical ratings are suitable. Their current capacity can support compatible lighting loads, while suitable PUR cable assemblies and IP67-rated connector configurations can help protect connections in dusty, damp, or outdoor environments.

CAZN L-coded connectors can be specified with suitable weather-resistant cable options for factory lighting, outdoor luminaires, and landscape lighting. Actual suitability depends on the connector's rated current, cable temperature rating, UV resistance, and the environmental requirements of the installation.

6. New Energy Equipment and Rail Transportation

In new energy equipment, charging infrastructure, and rail transportation systems, SKTL connectors can provide power connections between control cabinets and compatible devices. S-coded connectors may be used in AC power distribution, while K-coded connectors are intended for higher-voltage AC power applications within their specified ratings.

Protection against dust and moisture, combined with suitable vibration resistance, can support reliable connections in mobile or demanding environments. CAZN SKTL connectors designed to applicable IEC 61076-2-111 requirements can be evaluated for these applications according to the equipment's voltage, current, environmental, and certification requirements.

7. Demanding Environments: Food Processing and Pharmaceutical Facilities

Food and beverage production and pharmaceutical manufacturing may involve frequent washdowns, moisture, cleaning agents, and strict maintenance procedures. Connectors with appropriate materials and higher ingress protection, including IP69K-rated configurations where available, may be considered for installations exposed to high-pressure cleaning.

Revestimentos de cabos em PUR adequados podem fornecer resistência a óleos e produtos químicos selecionados, dependendo da formulação específica. A CAZN pode avaliar as opções de conectores e materiais em relação aos requisitos da aplicação, mas a proteção IP69K, a resistência à corrosão e a compatibilidade química devem ser verificadas para o produto exato, em vez de presumidas em toda a série SKTL.

Considerações sobre seleção e instalação

Padrões aplicáveis: Os conectores de alimentação SKTL se enquadram na IEC 61076-2-111, que aborda requisitos relevantes de dimensão, codificação, segurança e intercambialidade. Confirme a edição padrão e a documentação de conformidade específica do produto para o conector CAZN selecionado.

Proteção contra entrada: os modelos com classificação IP67 são projetados para proteção contra entrada de poeira e imersão temporária sob condições de teste definidas. Aplicações que envolvem lavagem de alta pressão ou alta temperatura podem exigir um produto com classificação IP69K específica.

Seleção de cabos: Os cabos PUR de alta flexibilidade são frequentemente preferidos para aplicações dinâmicas, como movimento robótico e esteiras de arrasto, enquanto os cabos de PVC podem ser adequados para determinadas instalações fixas. Os conjuntos com código S podem usar condutores 16 AWG, aproximadamente 1,5 mm², enquanto os conjuntos com código L classificados para 16 A podem usar condutores 14 AWG, aproximadamente 2,5 mm². O dimensionamento final deve levar em consideração o comprimento do cabo, a temperatura ambiente, o agrupamento, o método de instalação e os requisitos elétricos aplicáveis.

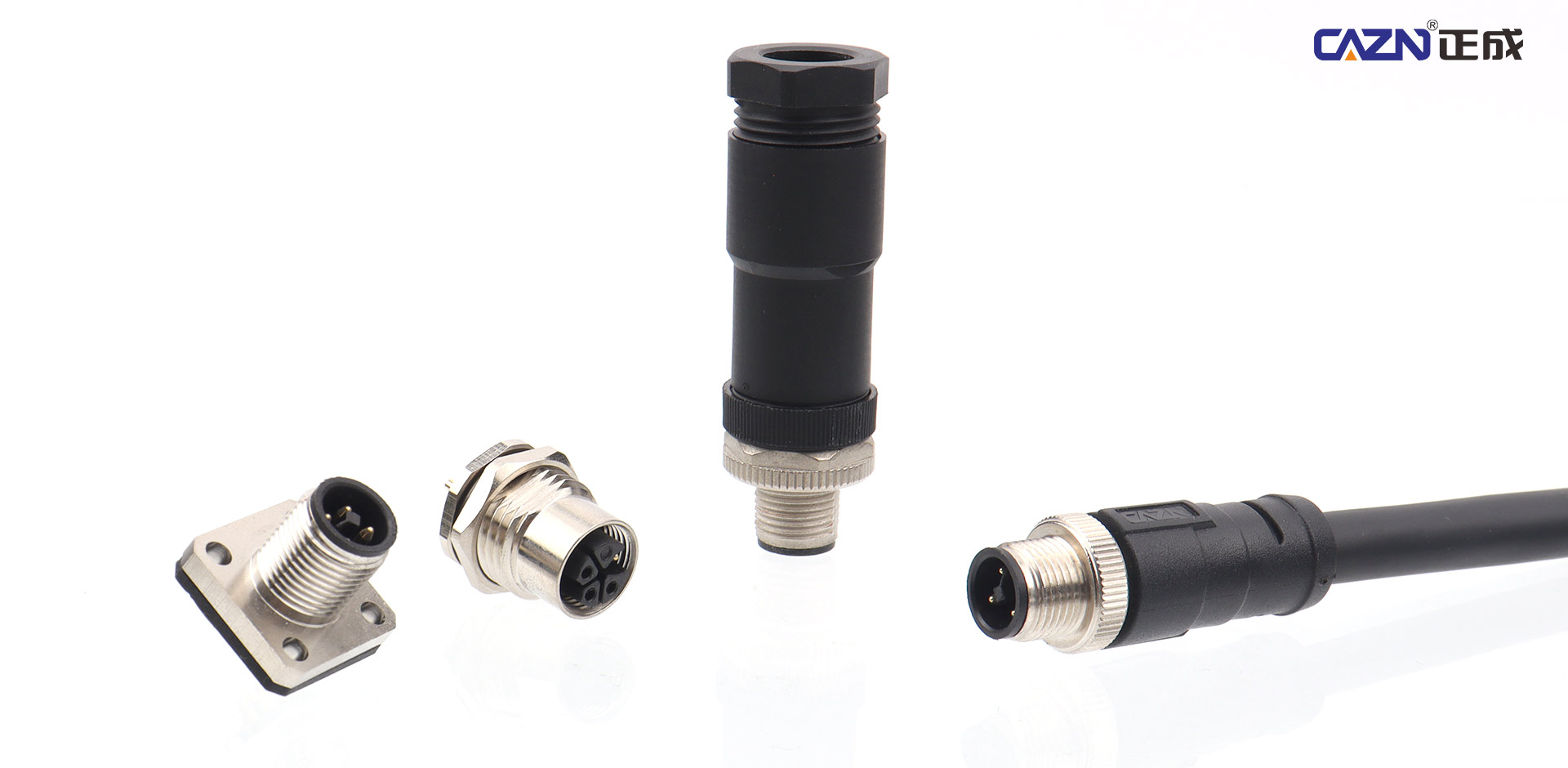

Opções de instalação: Dependendo da série do produto, os arranjos disponíveis podem incluir conjuntos de cabos sobremoldados, conectores conectáveis ​​em campo, conectores para montagem em painel ou anteparo e invólucros retos ou angulares. A opção apropriada depende da facilidade de manutenção, do espaço de instalação e se a conexão do cabo é fixa ou sujeita a movimentos repetidos.

Condições de operação: Uma faixa de temperatura de aproximadamente -25°C a +80°C, resistência de contato não superior a 5 mΩ e durabilidade de cerca de 500 ciclos de acoplamento podem estar disponíveis para modelos de produtos específicos. Esses valores são exemplos específicos do produto, não requisitos universais para todos os conectores M12 SKTL, e devem ser confirmados na folha de dados CAZN relevante.

Sequência de seleção: Primeiro determine se a aplicação requer alimentação CA ou CC. Em seguida, identifique a tensão necessária, a corrente contínua, a configuração dos pinos e o arranjo de aterramento de proteção. Finalmente, especifique a classificação de proteção, a construção do cabo, o método de montagem e o ambiente operacional. A CAZN oferece configurações de conectores SKTL para diferentes requisitos de instalação, sujeitos às especificações de cada série de produtos.

Conclusão

As quatro codificações de potência M12 SKTL fornecem soluções distintas para transmissão de energia industrial. Os conectores codificados S suportam aplicações CA até suas classificações especificadas de 630 V/12 A, enquanto os conectores codificados K ​​atendem a requisitos CA de corrente mais alta com classificações de até 630 V/16 A de acordo com os requisitos IEC aplicáveis. Para sistemas CC, os conectores codificados em T suportam aplicações classificadas até 63 V/12 A, enquanto os conectores codificados em L fornecem até 63 V/16 A para distribuição CC de alta corrente compatível.

Escolher a configuração correta dos pinos requer mais do que contar contatos. As classificações elétricas, o tamanho do condutor, os requisitos de aterramento de proteção, a proteção contra entrada, a flexibilidade do cabo e as condições de instalação devem ser considerados para obter uma operação segura e confiável.

A CAZN continua a desenvolver soluções de conectividade industrial, com conectores de alimentação M12 SKTL cobrindo opções de codificação S, K, T e L e uma variedade de configurações de pinos e estilos de montagem. Ao combinar a codificação e configuração do conector com os requisitos da aplicação e verificar a documentação técnica relevante, os usuários podem construir sistemas de distribuição de energia industrial mais seguros, confiáveis ​​e de fácil manutenção.
