Conectores de montagem em campo M12 personalizados CAZN: soluções modulares

À medida que a automação industrial continua a avançar, os conectores circulares M12 tornaram-se uma solução de conexão padrão para sensores, atuadores, câmeras industriais, robôs e equipamentos inteligentes. Com base no padrão internacional IEC 61076-2-101, os conectores M12 padronizados oferecem rosqueamento consistente, proteção IP67 e intercambialidade, reduzindo significativamente a complexidade da fiação do equipamento e os custos de aquisição ao longo das décadas. No entanto, à medida que as aplicações em fabricação inteligente, novas energias, agricultura inteligente e visão mecânica continuam a evoluir, as configurações de conectores padrão são cada vez mais incapazes de atender aos requisitos específicos de estruturas de equipamentos compactos, ambientes operacionais adversos e transmissão de sinais mistos.

Componentes padrão tornam possíveis conexões; componentes personalizados fazem com que se adaptem à aplicação. A evolução de produtos de uso geral para personalização não padronizada e específica para aplicações tornou-se uma tendência clara na indústria de conectores M12. A CAZN, uma empresa de alta tecnologia de nível nacional especializada em conectividade industrial, aproveita mais de uma década de pesquisa e desenvolvimento de conectores e experiência em fabricação para fornecer soluções personalizadas de conectores de montagem em campo M12.

Em vez de seguir o caminho tradicional de desenvolvimento de moldes inteiramente novos para produtos não padronizados, a CAZN adota uma arquitetura de montagem modular construída em torno de interfaces M12 padrão. Essa abordagem combina intercambialidade internacional com personalização específica do projeto, equilibrando desempenho, prazo de entrega e custo, ao mesmo tempo em que fornece aos fabricantes de equipamentos uma solução de conectividade ODM completa.

As limitações dos componentes padrão estão impulsionando a personalização modular

Os conectores M12 padrão tradicionais vêm com especificações predefinidas para contagem de pinos, codificação, direção de saída do cabo, material do cabo e estrutura de blindagem. Estas configurações fixas podem ter dificuldades para acomodar as crescentes demandas dos equipamentos modernos:

• Juntas robóticas compactas e módulos de sensores: Conectores retos padrão podem interferir nas estruturas circundantes em espaços de instalação confinados.

• Sistemas de visão mecânica de alta velocidade: Os conectores M12 convencionais com código D podem não fornecer a blindagem e o desempenho de transmissão necessários para aplicações exigentes de comunicação de alta velocidade.

• Máquinas agrícolas e equipamentos externos de nova energia: Podem ser necessários cabos especializados com resistência a temperaturas extremas, óleo e exposição ultravioleta.

• Equipamento altamente integrado: A transmissão combinada de energia e sinal ou atribuições personalizadas de pinos para diferentes funções podem não ser suportadas por configurações de pinos padrão.

• Equipamento médico e de processamento de alimentos: Requisitos especiais podem ser aplicados aos materiais das jaquetas e à resistência à limpeza e desinfecção química.

As soluções tradicionais totalmente personalizadas geralmente exigem moldes inteiramente novos, resultando em investimentos substanciais em ferramentas e ciclos de desenvolvimento que podem se estender por vários meses. Isto aumenta os custos do projeto e os riscos associados às iterações de design.

Os conectores de montagem em campo M12 da CAZN abordam esses desafios através de uma abordagem de design modular. A rosca M12 externa e as dimensões de montagem permanecem alinhadas com a interface padrão, enquanto os contatos internos, componentes de blindagem, braçadeiras de cabos, estruturas de vedação e cabos podem ser selecionados e personalizados de acordo com os requisitos da aplicação. Ao evitar a necessidade de um conjunto completamente novo de moldes, a CAZN preenche a lacuna entre componentes padrão e produtos totalmente personalizados através de uma interface padronizada combinada com um design interno configurável.

Conectores de montagem em campo CAZN M12: personalização em múltiplas dimensões

Os conectores de montagem em campo CAZN M12 suportam uma ampla gama de opções de personalização, ajudando os fabricantes de equipamentos a adaptar configurações elétricas e mecânicas aos seus ambientes operacionais específicos.

Configurações Elétricas Personalizadas

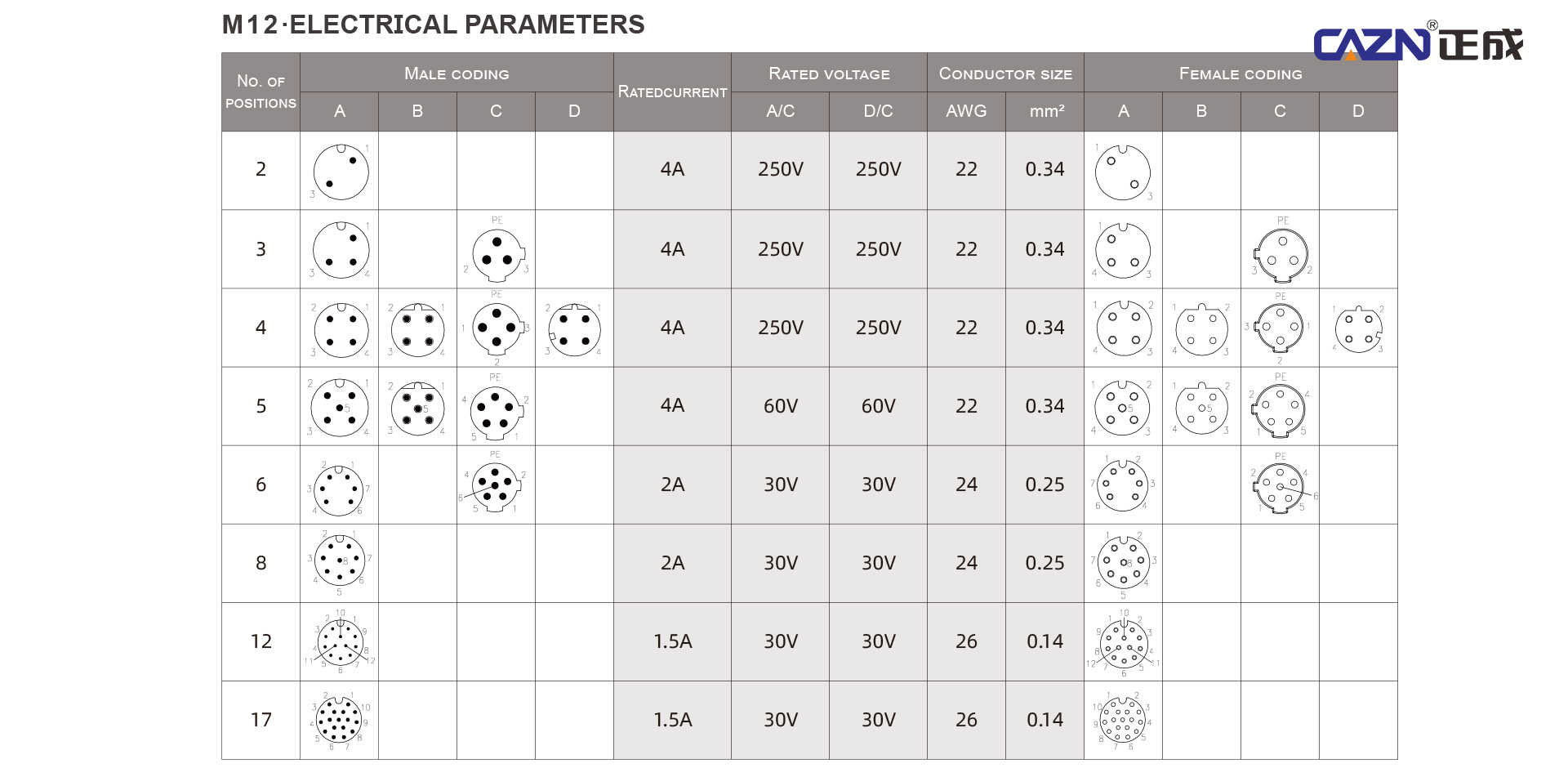

As opções de codificação disponíveis incluem codificação A, B, C, D, X, K e L, com configurações de pinos variando de 2 a 17 pinos. Dependendo do projeto selecionado, as soluções podem suportar transmissão de sinal, fornecimento de energia, Ethernet industrial e requisitos de conectividade integrada.

Configurações de contato, especificações de contato, correspondência de impedância e estruturas de blindagem de 360 ​​graus podem ser adaptadas à aplicação. Para sistemas de visão mecânica de alta velocidade, soluções Ethernet M12 personalizadas com código X podem ser desenvolvidas para suportar comunicação Ethernet de 10 Gigabit, sujeitas aos requisitos especificados de conector, cabo e transmissão.

Estruturas Mecânicas Personalizadas

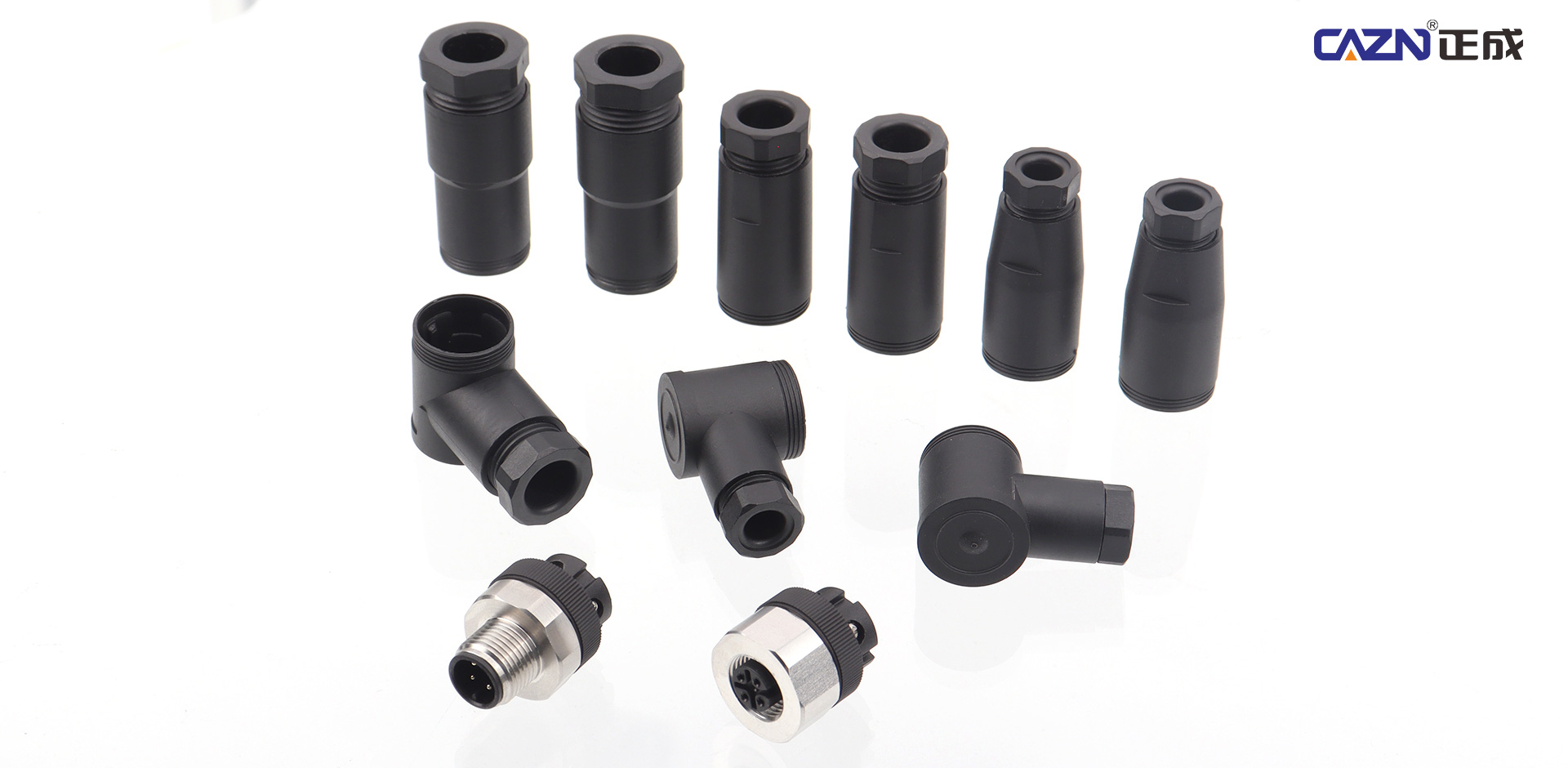

CAZN oferece configurações retas e em ângulo de 90 graus, juntamente com receptáculos de painel de montagem frontal e traseira. Mecanismos de travamento, recursos de chaveamento, grampos de alívio de tensão e estruturas de vedação de vários estágios podem ser adaptados para atender às restrições de instalação e às condições operacionais.

Estas opções são particularmente úteis em aplicações que envolvem ciclos de acoplamento frequentes, vibrações mecânicas, espaço de instalação limitado ou exposição ambiental exigente. Para juntas robóticas compactas, por exemplo, um conector angulado pode ajudar a reduzir a interferência e simplificar o roteamento de cabos. A configuração final deve ser validada em relação ao envelope mecânico do equipamento e aos requisitos de instalação.

Materiais e conjuntos de cabos personalizados

As opções de cabos disponíveis incluem PVC, PUR, TPU, materiais sem halogênio com baixa emissão de fumaça, cabos resistentes a óleo e cabos especializados projetados para ambientes de alta ou baixa temperatura. Os comprimentos dos cabos podem ser personalizados e soluções de cabos de esteiras de arrasto de alta flexibilidade podem ser especificadas para aplicações que envolvem movimentos e flexões repetidas.

Para AGVs e robôs móveis, a flexibilidade do cabo, o raio mínimo de curvatura, os requisitos de torção e os ciclos de movimento esperados devem ser avaliados em conjunto. Selecionar um cabo apenas pelo seu material externo é insuficiente; a construção completa do cabo deve corresponder às condições mecânicas e ambientais da aplicação.

A CAZN também fornece conjuntos de cabos personalizados para ajudar a simplificar a integração de equipamentos e reduzir a necessidade de operações adicionais de fiação no local.

De acordo com as configurações de produtos especificadas, o portfólio de conectores da CAZN suporta opções de proteção IP67, IP68 e IP69K e inclui produtos com certificações CE, RoHS e UL. A classificação e certificação de proteção aplicáveis ​​devem ser verificadas para o modelo exato e configuração de montagem, pois podem variar de acordo com o produto.

Soluções M12 personalizadas para vários setores

Os conectores de montagem em campo M12 personalizados da CAZN são projetados para uma ampla gama de aplicações industriais, incluindo robótica industrial, veículos guiados automaticamente (AGVs), equipamentos de inspeção de visão mecânica, sistemas de armazenamento de energia nova, robôs inteligentes de colheita agrícola, máquinas de construção, logística inteligente e equipamentos de testes médicos.

Na agricultura inteligente, os conectores podem ser expostos a vibrações, lama, água, mudanças de temperatura e condições climáticas externas. Um conjunto M12 personalizado com vedação adequada e um cabo resistente às intempéries pode ajudar a manter conexões confiáveis ​​entre sensores de campo e atuadores. A seleção de materiais e a validação ambiental continuam essenciais para garantir o desempenho a longo prazo.

Na visão industrial, a transmissão de dados em alta velocidade impõe maiores demandas à codificação do conector, ao desempenho do cabo, à continuidade da blindagem e ao controle de impedância. Uma solução M12 com código X adequadamente especificada pode suportar conectividade Ethernet de alta velocidade e, ao mesmo tempo, ajudar a gerenciar a interferência eletromagnética. O desempenho real da transmissão depende do canal completo, incluindo o conector, o cabo, as interfaces correspondentes e o ambiente de instalação.

Para juntas robóticas compactas, conectores angulares e saídas de cabos personalizadas podem ajudar a resolver interferências espaciais e melhorar a eficiência do roteamento. Em sistemas logísticos automatizados, conjuntos de cabos flexíveis podem ser projetados em torno de movimentos repetitivos e das restrições de instalação de equipamentos móveis.

Desde a avaliação inicial da solução e simulação estrutural até testes de amostra, produção em massa e suporte técnico pós-venda, a equipe de engenharia da CAZN pode participar desde o início do desenvolvimento do projeto. Ao avaliar as condições operacionais e os requisitos do equipamento antes de finalizar a configuração do conector, a equipe ajuda a reduzir a probabilidade de interferência mecânica, incompatibilidades elétricas e alterações dispendiosas no projeto posteriormente no projeto.

Tendência do setor: da venda de produtos padrão ao fornecimento de soluções de conectividade personalizadas

A indústria de conectores industriais está passando por uma mudança fundamental. No passado, os fabricantes muitas vezes competiam principalmente em termos de disponibilidade de produtos, variedade de modelos e preço unitário. Cada vez mais, a sua competitividade também depende da sua capacidade de responder rapidamente aos requisitos específicos da aplicação através de apoio de engenharia e produção flexível.

A personalização da montagem em campo do M12 representa essa transição. Ele preserva os benefícios do ecossistema padrão M12 estabelecido, ao mesmo tempo que permite que módulos internos e configurações de cabos sejam adaptados a diferentes condições operacionais. Os desenvolvedores de equipamentos não precisam mais redefinir uma interface estabelecida para cada projeto ou comprometer o design do equipamento simplesmente para acomodar um conector pronto para uso.

Uma abordagem modular também pode reduzir a necessidade de ferramentas dedicadas, simplificar as iterações de projeto e ajudar a controlar os custos de desenvolvimento. As economias reais e as vantagens do prazo de entrega dependem da extensão da personalização, da disponibilidade dos componentes, dos requisitos de validação e do volume de produção.

Guiada por seu compromisso com a experiência profissional e a qualidade dos produtos, a CAZN continua a fortalecer suas capacidades personalizadas de conectividade industrial por meio de suas instalações de fabricação, recursos de P&D e sistema de gestão de qualidade baseado em ISO estabelecido. Estas capacidades apoiam os fabricantes de equipamentos que procuram soluções de conectividade confiáveis ​​e alternativas aos acordos de fornecimento existentes.

Crie sua solução personalizada de conector M12 com CAZN

Quando um conector M12 padrão não consegue atender aos requisitos do seu equipamento, você não precisa escolher entre um produto pronto para uso inadequado e um design totalmente personalizado, caro e demorado.

Os conectores de montagem em campo M12 personalizados CAZN combinam interfaces padronizadas com personalização modular, ajudando a preservar a intercambialidade e ao mesmo tempo acomodando requisitos específicos da aplicação. Se o seu projeto precisa de uma configuração especial de pinos, um conector angular, materiais de cabos especializados, blindagem e vedação aprimoradas ou um conjunto de cabos personalizado, a CAZN pode trabalhar com você para desenvolver uma solução de conectividade industrial adequada.

Entre em contato com a equipe técnica da CAZN com seus desenhos, amostras ou parâmetros operacionais para discutir sua aplicação e identificar uma configuração de conector que atenda aos requisitos elétricos, mecânicos e ambientais do seu equipamento.
