CAZN | Soluções de aplicação de automação de conector Ethernet com código M8-D

O conector Ethernet de código M8-D CAZN (IEC 61076-2-114) é uma solução de conectividade Ethernet industrial em miniatura de 100 Mbps projetada para aplicações PROFINET, EtherCAT e EtherNet/IP. Ele atende à necessidade de acesso à rede em equipamentos de automação com espaço limitado e nós de campo densamente distribuídos. Em comparação com os conectores M12-D, a solução M8-D reduz a área ocupada pelo conector em aproximadamente 30%. Possui travamento rosqueado, proteção IP67 e blindagem 360° para maior resistência a vibrações e interferências eletromagnéticas, com taxas de transmissão de dados de até 100 Mbit/s.

Por que escolher conectores Ethernet M8 para automação industrial?

Os equipamentos de automação industrial estão se tornando cada vez mais compactos e exigindo níveis mais elevados de conectividade de rede. Os conectores Ethernet M8-D são particularmente adequados para aplicações onde os conectores M12 convencionais ou interfaces RJ45 podem ser difíceis de instalar.

1. Espaço limitado do equipamento: Pequenos módulos de E/S distribuídos, efetores finais de robôs, sistemas de visão compactos e chassis AGV geralmente têm espaço físico insuficiente para conectores M12.

2. Alta densidade de nós: as linhas de classificação de eletrônicos, embalagens e logística 3C podem conter um grande número de nós Ethernet em miniatura, criando uma demanda por interfaces compactas e plug-and-play.

3.Vibração e choque: Robôs e equipamentos móveis estão continuamente expostos a vibrações e movimentos. Em comparação com as conexões de trava RJ45, o travamento roscado proporciona uma conexão mecânica mais segura.

4. Forte interferência EMC: Conversores de frequência, servo drives e outros equipamentos industriais podem gerar interferência eletromagnética significativa. Uma conexão Ethernet totalmente blindada ajuda a manter a integridade da comunicação.

5.Eficiência de instalação e manutenção: conjuntos de cabos pré-montados podem acelerar a instalação e substituição em campo, reduzir o trabalho de fiação do gabinete de controle e simplificar o isolamento de falhas.

Arquitetura completa do sistema Ethernet M8-D

Uma solução Ethernet M8-D prática pode ser configurada como uma rede distribuída de backbone e filial. A rede principal pode utilizar CLPs ou switches Ethernet industriais conectados através de interfaces M12-D ou RJ45, enquanto cabos M8-D são utilizados para ramificações de campo compactas.

A arquitetura típica é:

PLC / Switch Ethernet Industrial → Rede principal M12-D / RJ45 → Cabos ramificados M8-D → E/S distribuída / Câmeras industriais compactas / Escravos EtherCAT

Duas configurações de cabo podem ser selecionadas de acordo com os requisitos de instalação.

Conjuntos de cabos pré-moldados são a escolha preferida para projetos padronizados. Conectores M8-D retos ou em ângulo reto podem ser fornecidos nas configurações M8-D para M8-D e M8-D para RJ45. Os cabos PUR altamente flexíveis são adequados para aplicações móveis e de correntes de arrasto, enquanto os cabos de PVC são adequados para instalações fixas.

Os conectores de montagem em campo são úteis durante o comissionamento ou quando a fiação de campo precisa ser modificada. A terminação por parafuso permite uma instalação flexível, mas a blindagem deve ser implementada corretamente com uma conexão de blindagem completa de 360°.

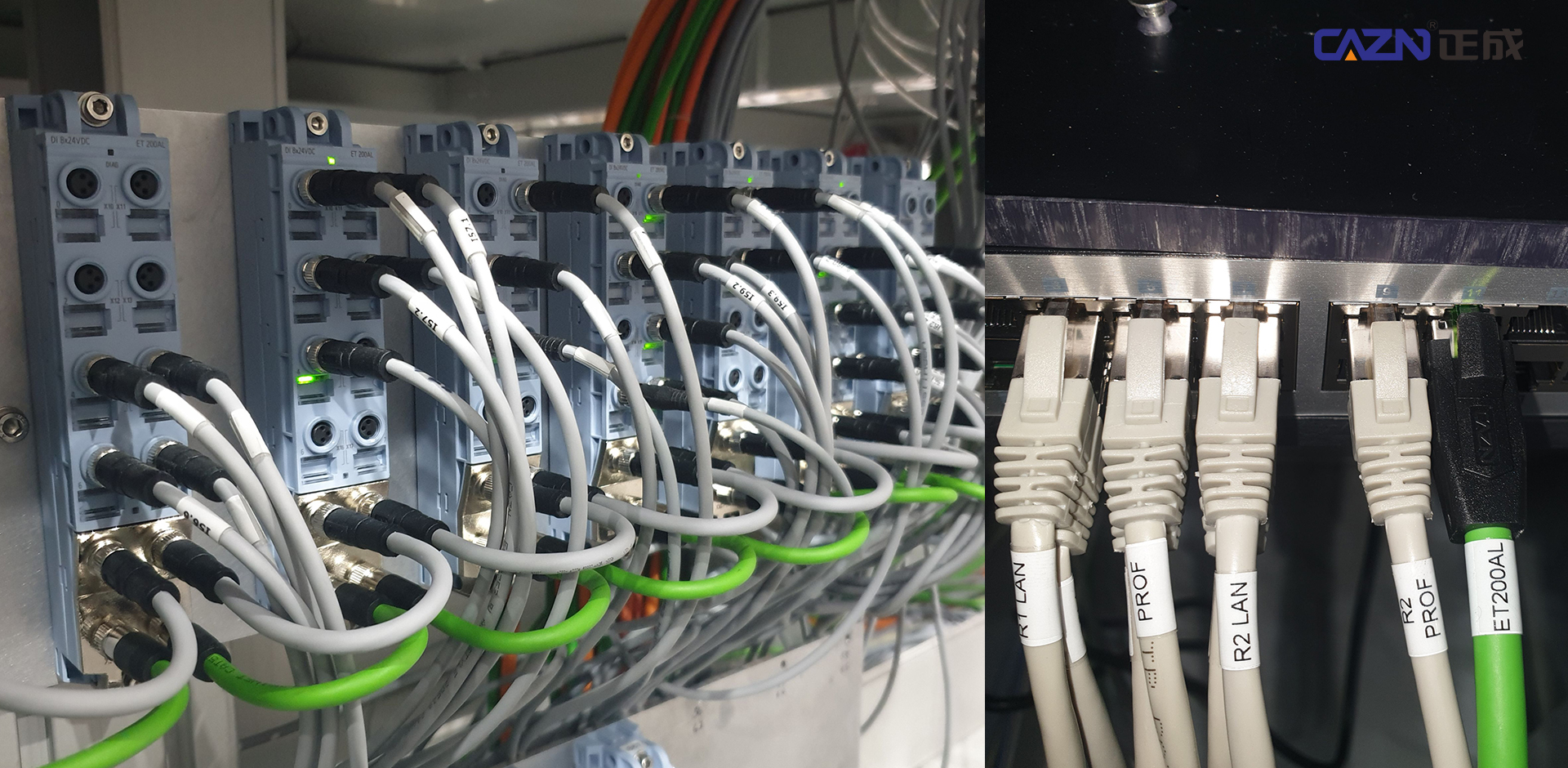

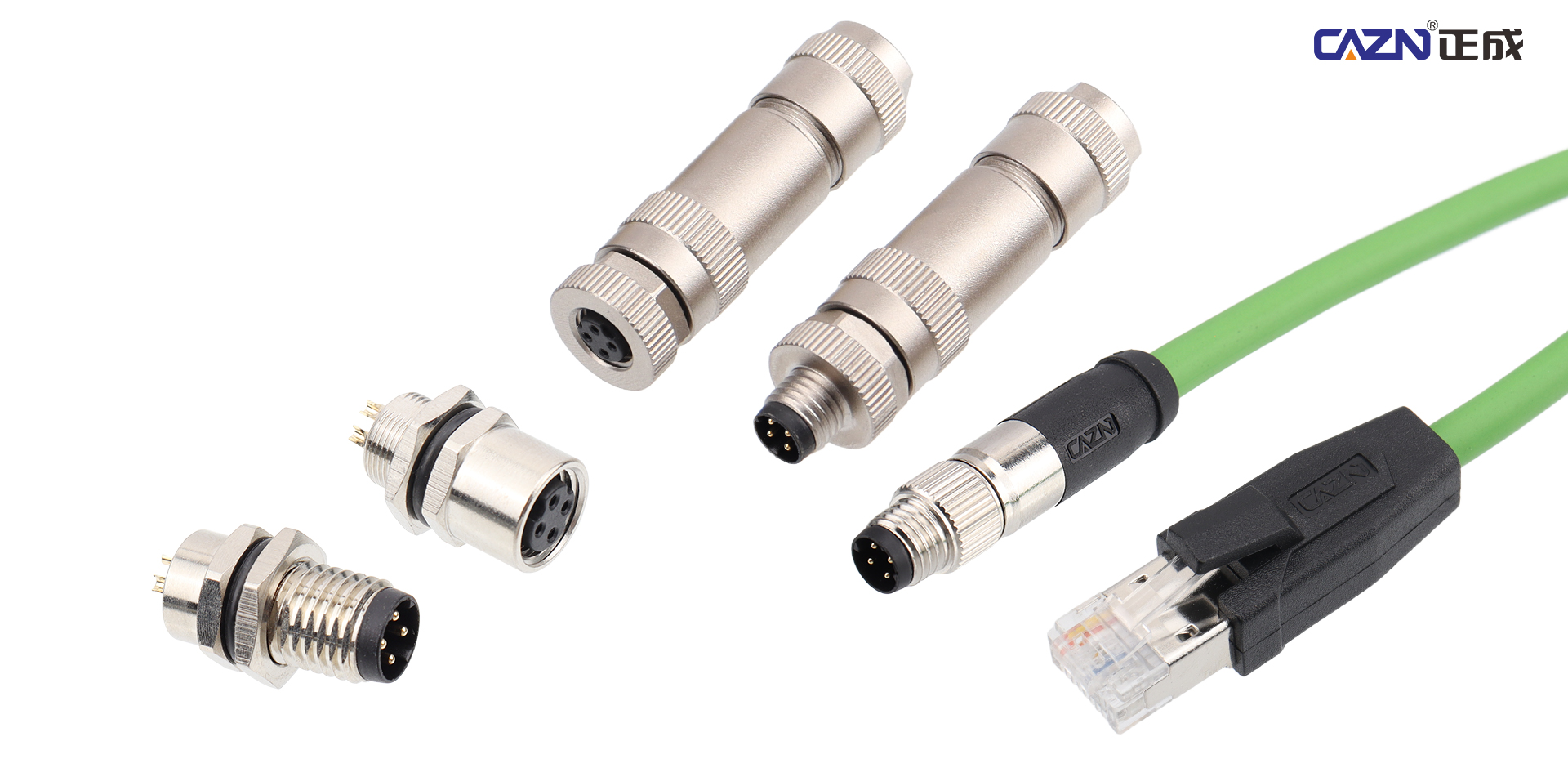

Para integração de equipamentos, os conectores de painel M8-D estão disponíveis em configurações soldadas por fio ou montadas em PCB e podem ser instalados diretamente em módulos de E/S distribuídos, caixas de câmeras e outros dispositivos compactos.

Blindagem e aterramento são essenciais para a estabilidade da Ethernet

O desempenho da Ethernet Industrial depende não apenas da capacidade de transmissão de dados do conector, mas também da integridade do sistema de blindagem. Para aplicações Ethernet M8-D operando em ambientes com servo-drives, motores, inversores e outras fontes de interferência eletromagnética, recomenda-se blindagem totalmente metálica de 360°.

Usar apenas folha de alumínio com uma conexão de aterramento de ponto único pode fornecer desempenho de blindagem de alta frequência insuficiente e pode contribuir para erros de comunicação ou perda de pacotes sob condições exigentes. A blindagem trançada do cabo deve ser conectada de forma segura e contínua à estrutura de blindagem do conector.

A estrutura do equipamento deve usar uma estratégia de aterramento apropriada para minimizar efeitos indesejados de loop de terra. Para cabeamento Ethernet industrial, a impedância do cabo deve ser controlada em 100 Ω ±15% de acordo com os requisitos de Ethernet industrial Cat5e, com uma distância total de transmissão de até 100 m sob a configuração de rede aplicável.

Para conexões roscadas M8-D, o torque de aperto recomendado é de 0,4–0,6 Nm. O aperto excessivo deve ser evitado, enquanto as conexões instaladas em equipamentos com vibração contínua devem ser inspecionadas e reapertadas periodicamente quando necessário.

Aplicação 1: Efetores finais do robô

Robôs colaborativos e pulsos de robôs industriais fornecem um excelente exemplo de onde os conectores Ethernet M8-D podem oferecer uma clara vantagem em economia de espaço. Garras, câmeras de visão compactas, sensores de controle de força e outros dispositivos instalados próximos ao sexto eixo do robô geralmente têm espaço de instalação muito limitado.

Um conector M8-D Code totalmente blindado com uma configuração de ângulo reto de 90° pode reduzir a interferência do cabo ao redor do pulso do robô. Para aplicações que envolvem movimentos repetidos, um cabo PUR altamente flexível e um conjunto de conector pré-moldado podem melhorar a confiabilidade do gerenciamento de cabos.

Para comunicação EtherCAT, o cabo deve ser roteado com margem de movimento suficiente e alívio de tensão adequado. Um raio de curvatura mínimo de 5× o diâmetro externo do cabo deve ser mantido de acordo com os requisitos de aplicação declarados.

Aplicação 2: Robôs Móveis AGV e AMR

AGVs e AMRs exigem comunicação confiável enquanto se movem continuamente e sofrem vibrações mecânicas. Os dispositivos conectados típicos incluem E/S distribuída, módulos de navegação e leitura de código de barras, unidades de visão compactas e outros componentes de controle montados em veículos.

Um conector Ethernet IP67 M8-D com travamento roscado é adequado para instalações de chassis compactos onde o espaço é restrito e a resistência à vibração é importante. Os conectores em ângulo reto podem ajudar a evitar interferência com outros componentes, enquanto os cabos PUR proporcionam melhor flexibilidade para movimentos repetidos e condições de roteamento exigentes.

A conexão roscada também ajuda a evitar o desengate acidental causado pela vibração contínua do veículo, em comparação com interfaces que dependem apenas de um mecanismo de encaixe rápido.

Aplicação 3: 3C, Embalagem e Automação Logística

Linhas de produção automatizadas em eletrônicos 3C, embalagens e classificação logística normalmente combinam alta densidade de nós com espaço de instalação limitado. Caixas de E/S remotas distribuídas, leitores de código e unidades compactas de inspeção visual podem exigir conectividade Ethernet em um espaço relativamente pequeno.

Para estações fixas, cabos retos pré-moldados M8-D podem fornecer uma conexão compacta e padronizada. Onde o espaço de instalação é restrito, as versões em ângulo reto podem reduzir a interferência no roteamento de cabos. As estações móveis instaladas em esteiras de arrasto devem usar cabos PUR de alta flexibilidade projetados para flexões repetidas.

Uma arquitetura de rede prática pode reter conexões M12 ou RJ45 para o backbone principal, enquanto múltiplas ramificações M8-D conectam dispositivos de campo. Essa abordagem pode reduzir o tamanho dos gabinetes de E/S, simplificar a integração de equipamentos e facilitar a rápida substituição de nós de campo individuais.

Aplicação 4: Integração Ethernet em Equipamentos Compactos

Para equipamentos de teste, pequenas máquinas para fins especiais e outros sistemas compactos, a interface Ethernet muitas vezes precisa ser integrada diretamente no invólucro do equipamento.

Um conector de painel PCB M8-D pode fornecer uma interface Ethernet industrial externa sem exigir uma abertura RJ45 maior. A blindagem metálica deve ser conectada corretamente ao chassi do equipamento para manter o desempenho EMC pretendido.

Essa configuração é particularmente útil quando os projetistas de equipamentos precisam manter um gabinete compacto e, ao mesmo tempo, fornecer uma interface Ethernet mecanicamente segura e de nível industrial.

CAZN M8-D: Conectividade Compacta para Ethernet Industrial

A expansão da Ethernet industrial está aumentando a demanda por soluções de conectividade compactas, confiáveis ​​e escaláveis. A série M8 da CAZN atende a esse requisito com travamento roscado, dimensões compactas, proteção IP67 e configurações projetadas para transmissão de dados Ethernet industrial.

O conector M8-D Code está em conformidade com DIN EN 61076-2-114 e foi projetado para aplicações onde o espaço de instalação, a segurança mecânica e a comunicação confiável são importantes. Seu formato compacto o torna particularmente adequado para sensores em miniatura, E/S distribuídas, efetores finais de robôs, equipamentos móveis e outros dispositivos de automação com espaço limitado.

Especificações Técnicas

O conector Ethernet de código CAZN M8-D usa quatro contatos codificados D com disposição simétrica de contatos banhados a ouro. O conector suporta mais de 500 ciclos de acoplamento, com uma tensão nominal de 48 V/60 V CA/CC, corrente nominal de 4 A e uma faixa de temperatura operacional de -25°C a +80°C.

A CAZN fornece versões com terminação de parafuso blindada e conjuntos de cabos pré-moldados com blindagem de cabo. Os diâmetros de saída de cabo disponíveis variam de 4 mm a 5,5 mm, enquanto os tamanhos de condutores suportados variam de 0,14 mm² a 0,5 mm². A configuração do cabo pré-moldado utiliza condutores de 0,25 mm² (AWG 24).

Além da transmissão de dados Ethernet, o conector híbrido M8 com código D pode suportar o fornecimento de energia para dispositivos conectados de acordo com os requisitos IEEE 802.3at PoE+, permitindo conectividade de dados e energia em sistemas compactos de automação industrial.

Para equipamentos de automação onde o espaço de instalação é limitado, mas o desempenho Ethernet, a proteção EMC, a resistência à vibração e a eficiência de manutenção permanecem essenciais, o Código CAZN M8-D fornece uma abordagem compacta de conectividade industrial para redes modernas de automação distribuída.
