CAZN | Como selecionar conectores M8 para aplicações IO-Link

Principais recursos do produto dos conectores M8

O conector M8 é um conector circular industrial em miniatura projetado de acordo com o padrão internacional IEC 61076-2-104. Desenvolvidos para aplicações de automação industrial onde o espaço de instalação é limitado e é necessária aquisição distribuída de sinais, os conectores M8 são amplamente utilizados com módulos de E/S remota, sensores compactos e pequenos atuadores.

Características estruturais

A rosca M8×1.0 fornece um formato compacto adequado para espaços de instalação confinados e portas de E/S remotas de alta densidade.

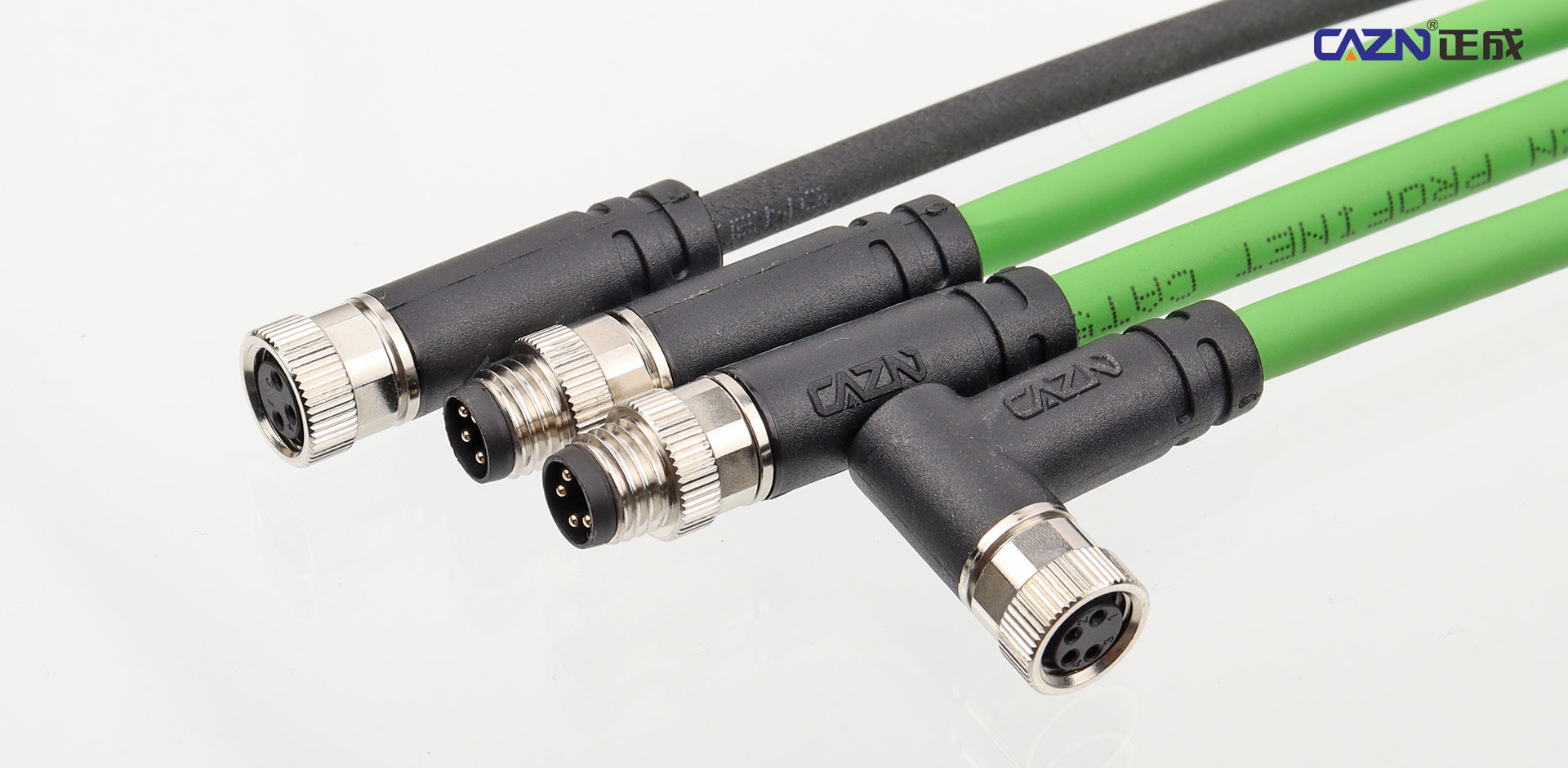

Estão disponíveis versões retas e em ângulo reto, com recursos de chaveta para evitar inserção incorreta e travamento de rosca para melhorar a resistência à vibração e evitar afrouxamento.

Desempenho Elétrico

Os conectores M8 normalmente suportam uma tensão nominal de 50 V CA / 60 V CC e uma corrente máxima de 3 A, tornando-os adequados para fonte de alimentação de sensores industriais de 24 V e transmissão de sinal.

Os contatos banhados a ouro fornecem baixa resistência de contato e perda de sinal reduzida, enquanto o ciclo de vida útil pode atingir ≥500 ciclos.

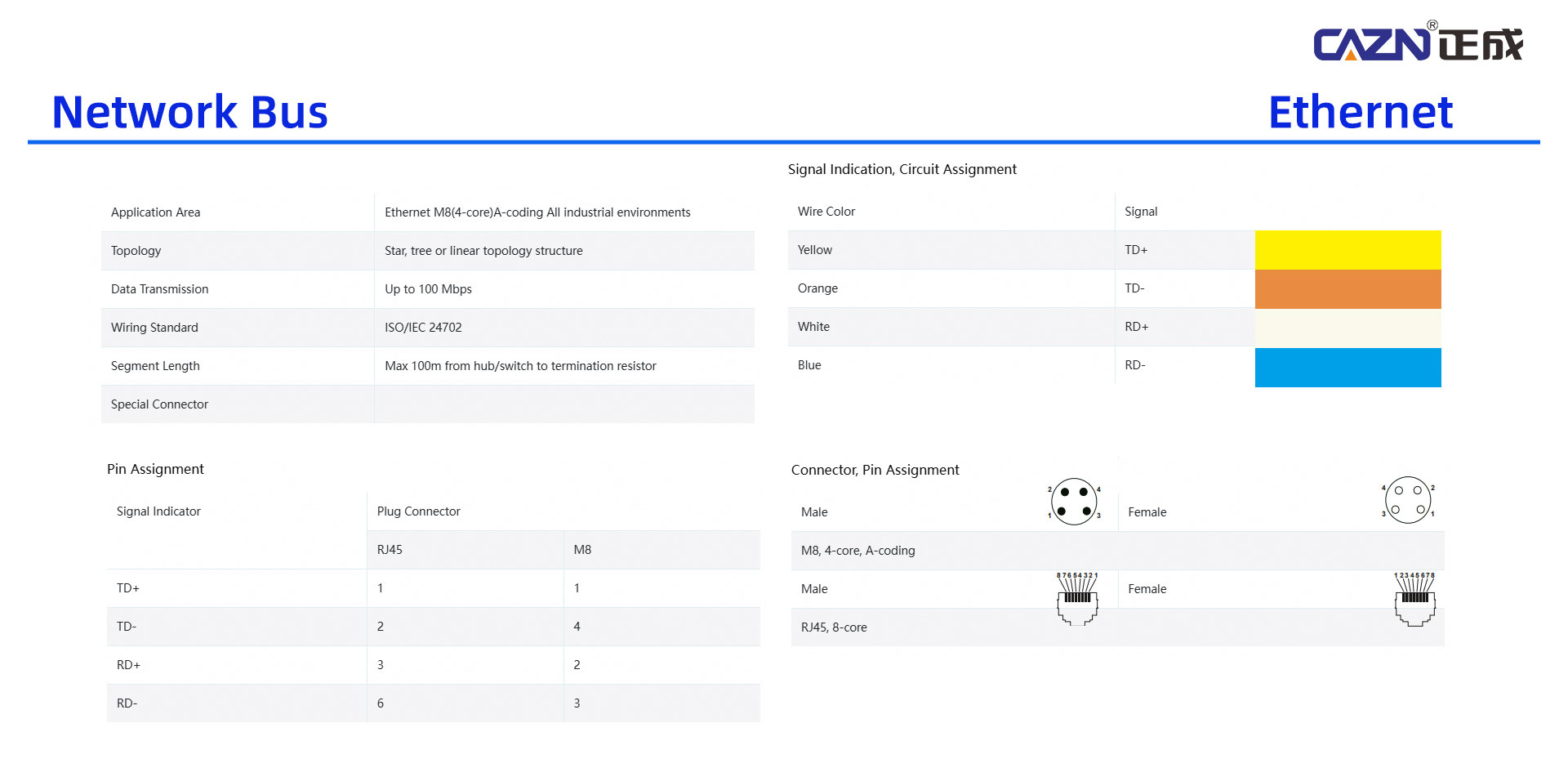

As configurações de pinos incluem versões de 2, 3, 4, 5 e 8 pinos, com codificação A, B e D disponível para diferentes aplicações de sensores, fieldbus e Ethernet.

Proteção e Desempenho Ambiental

O nível de proteção padrão é normalmente IP67, proporcionando proteção contra poeira, entrada de água, contaminação por óleo e condensação.

Os conectores são projetados para suportar vibrações e choques mecânicos, tornando-os adequados para ambientes operacionais dinâmicos, como linhas de produção e sistemas robóticos.

Os materiais da carcaça incluem latão niquelado e plásticos de engenharia, proporcionando resistência à corrosão e ao desgaste mecânico.

Opções de cabo

As capas dos cabos podem ser selecionadas entre PVC, PUR e materiais retardadores de chama sem halogênio, de acordo com a aplicação.

Os cabos PUR oferecem flexibilidade e resistência superiores a flexões e arrastos repetidos, tornando-os particularmente adequados para movimentação de equipamentos e aplicações dinâmicas de roteamento de cabos.

Instalação e Manutenção

A conexão rápida rosqueada simplifica a instalação em campo sem operações complicadas de soldagem ou decapagem.

O design plug-and-play independente permite que pontos de conexão individuais sejam substituídos quando ocorrem falhas, sem modificar todo o sistema de fiação.

Com base em padrões internacionais, os conectores M8 podem ser amplamente integrados a sistemas de E/S remotos, interruptores de proximidade, sensores fotoelétricos e outros dispositivos de automação industrial de diferentes marcas.

Conectores Circulares Industriais M8 vs. M12

Como selecionar conectores M8 para IO-Link

A seleção de conectores M8 para aplicações IO-Link requer a consideração de três dimensões principais: características do protocolo, especificações de hardware e condições operacionais. O conector, o cabo, o módulo de E/S e a estação mestre devem ser considerados como um sistema de conexão completo.

Combine a configuração e codificação do pino

Para aplicações IO-Link, um conector M8 com código A deve ser selecionado para atender aos requisitos relevantes da IEC 61076-2-104.

Uma configuração de 4 pinos é necessária para conectividade de dispositivo IO-Link padrão. A atribuição típica dos pinos é:

Pino 1: fonte de alimentação 24V +

Pino 3: 0V

Pino 4: canal de comunicação bidirecional C/Q

Pino 2: E/S auxiliar ou não utilizado, dependendo da configuração do dispositivo

Um conector M8 de 3 pinos não pode fornecer a conexão IO-Link padrão completa necessária para alimentação e comunicação bidirecional.

Para compatibilidade elétrica, o conector deve suportar pelo menos 60 Vcc e 3 A, com resistência de contato ≤10 mΩ, proporcionando margem suficiente para sensores IO-Link de 24 V e seus requisitos de comunicação.

Selecione o método de conexão de acordo com o ambiente de fiação

Para fiação personalizada em campo, uma versão com terminal de parafuso sem solda ou com braçadeira de parafuso pode ser preferida. Não requer equipamento de crimpagem especializado e permite que os cabos sejam cortados e terminados diretamente no local de instalação, tornando-o adequado para sistemas de classificação logística e linhas de soldagem automotiva.

Para fiação de produção padronizada de alto volume, conjuntos de cabos moldados por injeção pré-moldados são geralmente preferíveis porque a construção integrada fornece desempenho de vedação mais consistente e simplifica a preparação de cabos em grande escala.

A geometria do conector também deve corresponder ao espaço de instalação disponível.

Para aplicações com espaço suficiente e roteamento de cabos simples, um conector M8 reto fornece instalação simples e acesso conveniente ao acoplamento.

Para sensores densamente instalados ou espaços confinados, um conector M8 de ângulo reto de 90° pode reduzir a profundidade da instalação e ajudar a evitar flexão excessiva do cabo.

Combine a proteção e os materiais dos cabos com o meio ambiente

Para aplicações industriais padrão, um conector M8 com classificação de proteção IP67 é geralmente apropriado.

Para linhas de soldagem automotiva e outros ambientes expostos a óleo, respingos de soldagem, vibração e flutuações de temperatura, um cabo revestido de PUR combinado com um conector M8 de aço inoxidável oferece maior resistência a óleo, estresse mecânico e exposição ambiental.

Para aplicações exigentes, uma faixa de temperatura de trabalho de aproximadamente -40°C a +80°C pode fornecer uma janela operacional adequada para equipamentos externos, linhas de produção automotiva e outros ambientes com temperatura variável.

Integre conectores M8 com módulos de E/S IO-Link

A seleção do conector não deve ser considerada independentemente do mestre IO-Link ou do módulo de E/S distribuída.

Se um módulo de E/S distribuída usar portas M12 com codificação A, como certos sistemas de E/S distribuída IP67, um conector M8 não poderá ser conectado diretamente. Um cabo adaptador M8 para M12 é necessário para completar a transição do sinal.

Para módulos de E/S IP20 compactos instalados dentro de gabinetes de controle e equipados com portas M8, os conectores M8 podem ser conectados diretamente. Como o ambiente do gabinete é normalmente seco e protegido, um conector IP20 pode fornecer uma solução mais econômica do que um produto IP67 com classificação externa.

Quando caixas de distribuição de sensores IO-Link são usadas, o número de portas M8 deve corresponder à densidade necessária do sensor. As caixas de distribuição M8 de 4 e 8 portas podem conectar vários sensores localmente, enquanto os sinais agregados são transmitidos através de uma conexão de barramento M12 para o mestre IO-Link.

Seleção típica de aplicação IO-Link

Para sensores fotoelétricos IO-Link em máquinas de classificação logística, um conector de ângulo reto com braçadeira de parafuso M8 de 4 núcleos pode ser selecionado. O cabo pode ser roteado através de tubulação de proteção e terminado no local, enquanto o quarto condutor fornece o canal de comunicação C/Q bidirecional exigido pelo IO-Link.

Para sensores de proximidade IO-Link em linhas de soldagem automotiva, um conector M8 de 4 núcleos com cabo PUR resistente a óleo pode ser combinado com a estrutura de travamento antivibração e antiafrouxamento CAZN. Esta configuração foi projetada para suportar respingos de soldagem, contaminação por óleo e vibração contínua de alta frequência, reduzindo o risco de falhas de conexão causadas por afrouxamento mecânico.

Para módulos IO-Link compactos dentro de gabinetes de controle, um conector M8 reto de 4 núcleos com classificação IP20 e fiação de terminal de mola pode fornecer uma solução econômica para ambientes secos e protegidos.

CAZN: Conectando Hardware M8 com Digitalização Industrial

A competitividade subjacente da automação industrial é muitas vezes determinada por interfaces de conexão aparentemente pequenas.

Desde a inovação estrutural antivibração e antiafrouxamento dos conectores M8 até a implementação da comunicação digital IO-Link em todo o sistema, a CAZN se concentra nas condições operacionais industriais do mundo real e integra os princípios de estabilidade, confiabilidade e rastreabilidade em cada contato, rosca e processo de validação.

A CAZN não se limita a comparar o desempenho básico com marcas internacionais. O objetivo é fornecer aos clientes industriais soluções de conexão que sejam melhor adaptadas aos ambientes de produção local e mais econômicas sob condições operacionais de alta carga, alta vibração e ampla temperatura.

Ao melhorar continuamente a compatibilidade entre o hardware do conector M8 e a tecnologia de comunicação IO-Link, a CAZN pretende tornar cada ponto de conexão de sensor um ponto de entrada de dados confiável para digitalização industrial, ajudando os clientes a melhorar a eficiência operacional, reduzir custos e fortalecer a independência da cadeia de fornecimento.
