Conectores M8

Tipo de montagem em painel (soquete de painel / PCB): Fixado no painel do gabinete do equipamento ou na PCB, com pinos soldados na PCB e acoplados externamente com um plugue na extremidade do cabo.

Tipo de extremidade de cabo (plugue, pré-moldado/montagem em campo): Integrado na extremidade do cabo e usado como extremidade móvel de acoplamento.

1. Principais diferenças de instalação

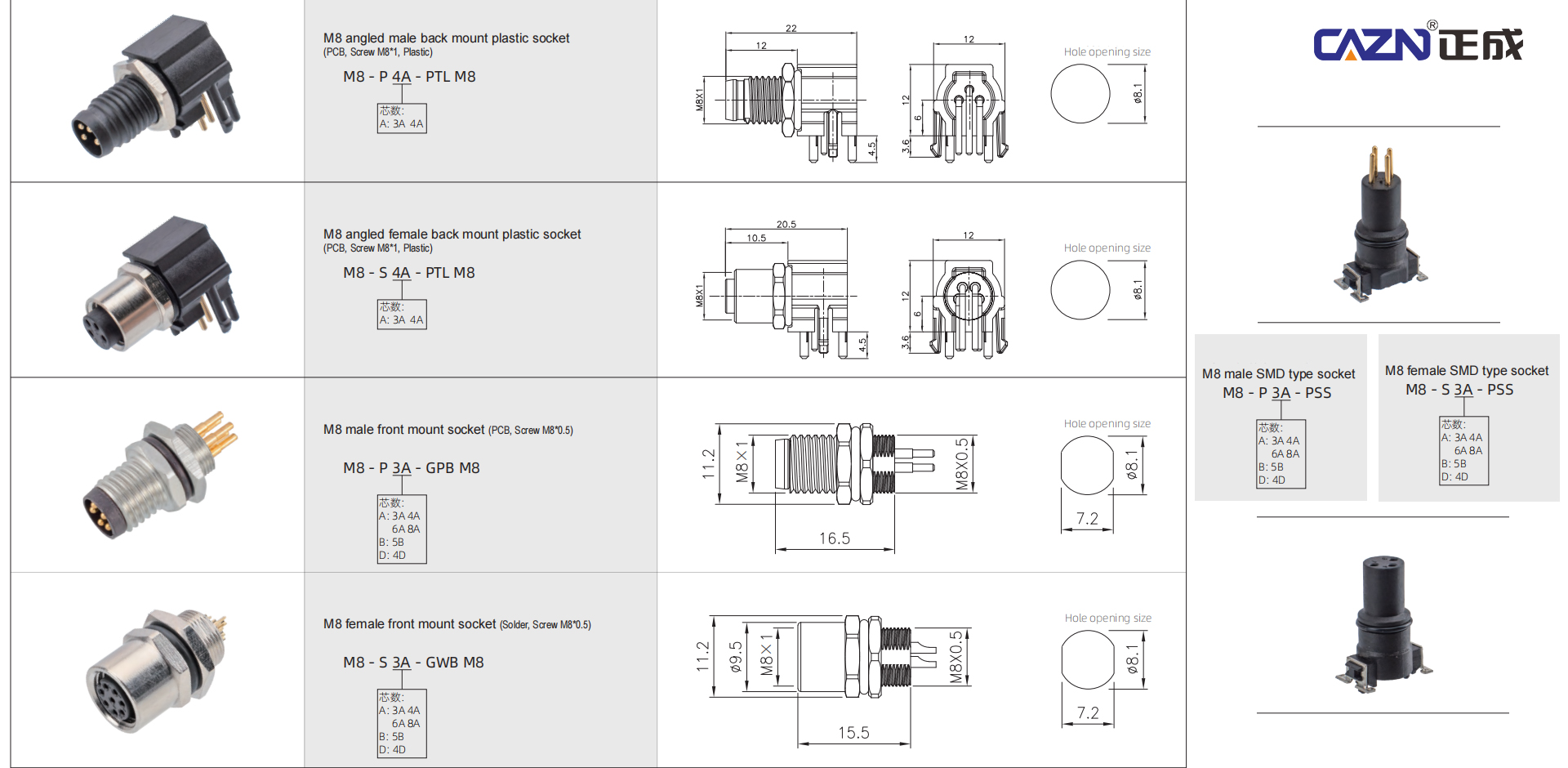

Montagem em painel M8 (lado do equipamento fixo)

1. Montagem em Painel: Um furo de montagem é feito no painel. O corpo do conector roscado passa pelo painel e é fixado com uma porca na parte interna do equipamento. Os pinos de solda/copos de solda traseiros estão localizados dentro do gabinete e são conectados à placa de circuito impresso ou aos fios internos.

2. Tipo de solda direta PCB: Os pinos são soldados diretamente ao PCB. O corpo do conector passa pela abertura do gabinete, expondo externamente a interface correspondente. Duas estruturas estão disponíveis: pinos retos e pinos em ângulo reto de 90°.

3. Distribuição de espaço: Parte do conector está localizada fora do gabinete do equipamento (a rosca correspondente), enquanto parte dele ocupa espaço interno do equipamento (pinos de solda e porca de montagem).

Extremidade do cabo M8 (lado móvel do cabo)

Existem dois tipos: construção de peça única pré-moldada e construção de parafuso/crimpagem para montagem em campo. Todo o corpo do conector fica localizado fora do equipamento, apenas o cabo entra no gabinete. O corpo do conector não ocupa espaço interno do gabinete. Estão disponíveis configurações de saída de cabo reto e em ângulo reto de 90°.

2. Impacto na utilização do espaço do equipamento

1. Gabinete do Equipamento e Espaço Externo

Tipo de montagem em painel

O gabinete só precisa reservar um furo de montagem M8 padrão. A interface fica nivelada com o gabinete, com muito pouca saliência externa, tornando-a adequada para layouts densos de múltiplos conectores. A distância mínima de centro a centro do conector é de aproximadamente 12 mm, permitindo arranjos de interface de alta densidade.

A folga deve ser reservada para a operação da chave ao apertar ou afrouxar a conexão roscada. Quando um plugue de extremidade de cabo reto é conectado, o plugue correspondente da extremidade do cabo se estenderá para fora do equipamento por um determinado comprimento.

Tipo de extremidade de cabo (lado do equipamento usando um soquete para montagem em painel com cauda de cabo)

Se o lado do equipamento usar um "soquete para montagem em painel com cauda de cabo", a abertura do gabinete será simples, mas o corpo do conector e a capa moldada do cabo estarão completamente localizados fora do equipamento. Quando vários conectores são dispostos lado a lado, o diâmetro externo maior da capa moldada do cabo exige maior espaçamento entre as interfaces, dificultando os layouts de alta densidade.

Nota adicional: Um conector de extremidade de cabo em ângulo reto pode alterar a direção do roteamento do cabo, permitindo que o cabo passe próximo à superfície do gabinete e reduzindo o espaço ocupado pela dobra externa do cabo.

2. Espaço interno do gabinete do equipamento – principal diferença

Tipo de montagem em painel com trava de porca interna: O gabinete interno deve acomodar a porca de travamento, a arruela e o copo de solda/fio de solda traseiro. Esses componentes ocupam profundidade atrás do painel. A interferência pode ocorrer facilmente em gabinetes finos ou aplicações onde o conector está posicionado próximo à placa de circuito impresso. A instalação no painel traseiro pode reduzir a saliência interna e é adequada para caixas finas.

Tipo de ângulo reto de PCB para montagem em painel: Os pinos de ângulo reto de 90° permitem que a PCB seja disposta paralelamente ao painel, economizando significativamente espaço na direção da profundidade do gabinete. Esta configuração é a escolha preferida para sensores pequenos e módulos de E/S em miniatura. Um conector de pino reto para montagem em painel ocupa mais espaço na direção perpendicular à PCB e ao painel.

Tipo de extremidade do cabo (somente plugue, sem soquete do painel): O corpo do conector fica completamente fora do gabinete. Somente o cabo precisa ser passado dentro do equipamento. Não há espaço ocupado por uma porca de montagem ou pinos de solda, o que significa que o próprio corpo do conector ocupa zero espaço interno do gabinete.

Desvantagem: Um plugue de extremidade de cabo não pode ser usado diretamente na lateral do equipamento. O lado do equipamento ainda requer um soquete para montagem em painel. O conector da extremidade do cabo é apenas um lado da conexão do cabo.

3. Ocupação do espaço PCB

Tipo de solda PCB para montagem em painel: O conector M8 ocupa uma área de almofada na PCB. Os pinos retos ocupam altura vertical, enquanto os pinos em ângulo reto ocupam principalmente o espaço planar da PCB e têm altura muito baixa, tornando-os adequados para gabinetes de baixo perfil.

Tipo de extremidade do cabo: O conector não é soldado diretamente ao PCB. Se o equipamento utilizar um conector de montagem em painel com cauda de cabo, a cauda do cabo deverá então ser conectada à PCB, o que requer espaço adicional para fiação. Isso fornece um layout de PCB mais flexível, mas aumenta a complexidade da fiação.

3. Seleção do conector M8: compensações de uma perspectiva espacial

O tipo montado em painel é mais adequado para “convergir” a interface de conexão para o painel/PCB do equipamento e otimizar o espaço externo, mas isso acarreta custos de instalação e espaço de fiação na parte interna do painel.

O tipo de extremidade de cabo transfere a necessidade de espaço para roteamento de cabos externo. Sua opção de ângulo reto oferece maior flexibilidade para canais de roteamento estreitos e não requer abertura de painel quando usada como conector de extremidade de cabo.

No projeto real do equipamento, o tipo de montagem em painel geralmente é fixado ao painel do gabinete como interface do equipamento e emparelhado com um plugue de extremidade de cabo em ângulo reto para roteamento compacto de cabos externos. Esta combinação pode alcançar um equilíbrio ideal entre as restrições de espaço internas e externas.
