CAZN | Guia de aplicações do conector M8

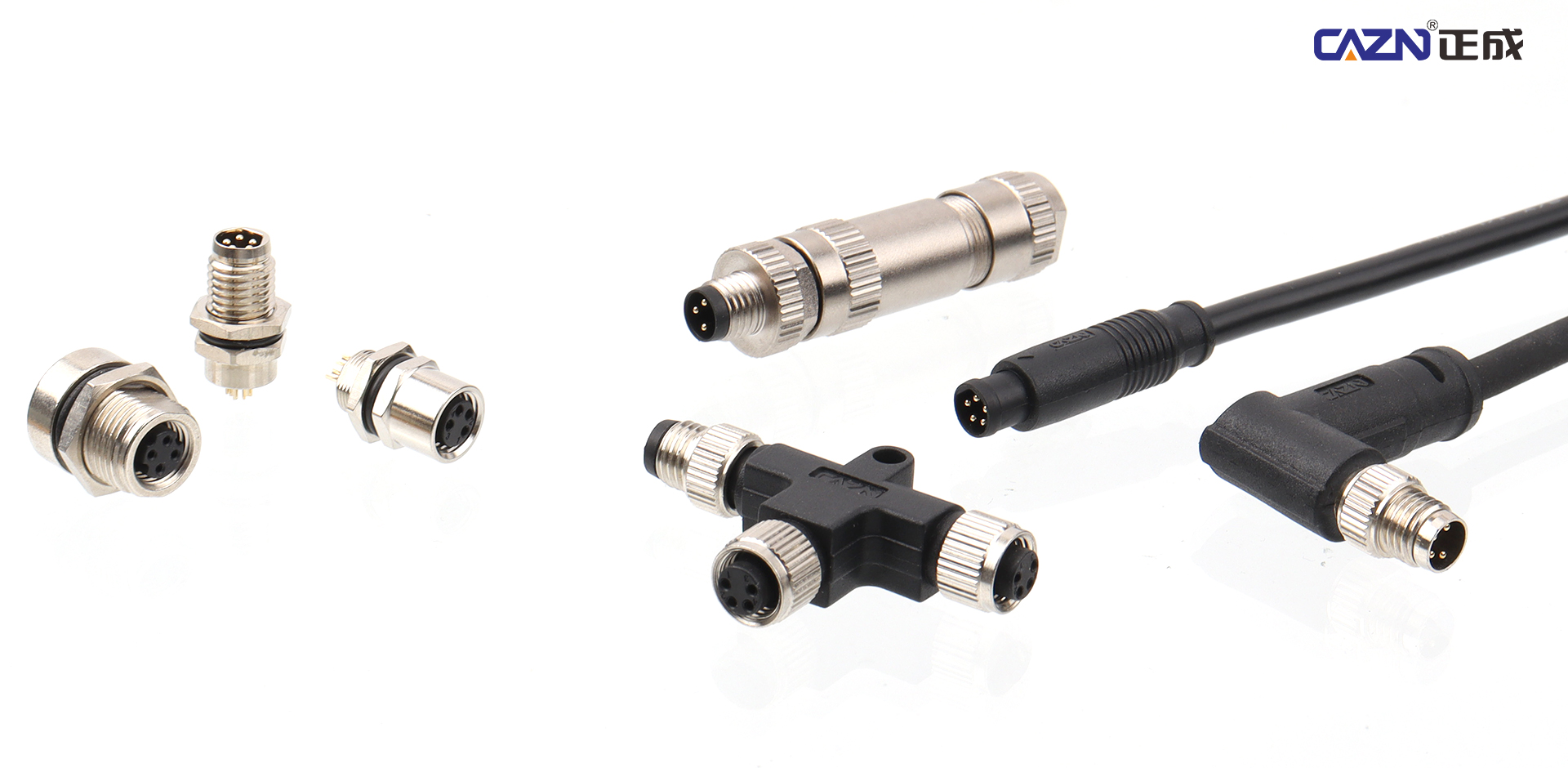

Os conectores M8 são conectores industriais circulares compactos com diâmetro externo de 8 mm. Eles oferecem vantagens importantes, incluindo tamanho compacto, proteção IP67/IP68, resistência à vibração, resistência a altas e baixas temperaturas e fiação simplificada. Eles são projetados para conexões de sinal e de energia de baixa tensão em espaços de instalação confinados e ambientes operacionais exigentes. Os conectores M8 são amplamente utilizados em automação industrial, robótica, novos sistemas de energia, equipamentos médicos, logística inteligente e outras aplicações, tornando-os uma solução de conexão essencial para equipamentos compactos de precisão.

1. Automação Industrial – A Aplicação Principal

Como componente de conexão fundamental na automação industrial, os conectores M8 são usados ​​principalmente para transmissão de sinais em sensores compactos e módulos de controle. Eles são adequados para vários sistemas de automação com espaço limitado e podem substituir a fiação terminal convencional para melhorar a estabilidade do equipamento e a eficiência da manutenção.

As aplicações típicas incluem sensores em miniatura, como interruptores de proximidade, sensores fotoelétricos, sensores de temperatura/pressão/fluxo e sensores de deslocamento, bem como pequenas válvulas solenóides, cilindros pneumáticos em miniatura, codificadores, módulos de E/S distribuídos por PLC, unidades de controle de fieldbus, pontos de inspeção de máquinas-ferramenta e módulos de inspeção em linhas de produção automatizadas.

Os conectores M8 são particularmente adequados para aplicações onde o espaço do painel é limitado, é necessária fiação leve e o número de circuitos de sinal é relativamente pequeno. Sua estrutura de conexão selada pode ajudar a reduzir falhas na fiação causadas por poeira, umidade e contaminação por óleo em ambientes industriais.

Os conectores M8 servem como interfaces padrão para muitos sensores industriais em miniatura, fornecendo transmissão de sinal e fonte de alimentação:

Observação: Configurações codificadas A com 3–5 contatos são comumente usadas para suportar fonte de alimentação de 24 Vcc e transmissão de sinal.

2. Robôs Industriais e Equipamentos Móveis Inteligentes

Com sua alta resistência à vibração, flexibilidade e dimensões compactas, os conectores M8 são adequados para espaços internos confinados e ambientes de movimento dinâmico de equipamentos robóticos.

Em braços robóticos industriais leves e robôs colaborativos, os conectores M8 são usados ​​para conexões de sinal e energia para efetores finais, sensores de juntas e codificadores de servomotores. Uma configuração de 6 contatos pode acomodar transmissão de energia e sinal, enquanto projetos de invólucros metálicos blindados podem ajudar a reduzir a interferência causada por movimento mecânico contínuo.

Os conectores M8 também são amplamente utilizados em AGVs e AMRs para sensores de detecção de obstáculos, módulos de sinais de deslocamento e interfaces de monitoramento de status. Seu design compacto e conexão resistente a vibrações ajudam a manter conexões elétricas estáveis ​​durante movimentos de alta frequência e reduzem o risco de falhas de contato causadas por vibração.

Diferentes configurações de codificação permitem que os conectores M8 suportem diferentes níveis de comunicação industrial:

Observação: Os conectores codificados D usam uma estrutura codificada mecanicamente para garantir a conexão correta dos sinais diferenciais Ethernet e evitar o acoplamento incorreto que poderia danificar o equipamento.

3. Equipamento de visão mecânica e inspeção de precisão

Os conectores M8 fornecem soluções de conexão estáveis ​​para sistemas compactos de visão mecânica e equipamentos de aquisição de dados de precisão onde é necessária uma transmissão de sinal confiável.

As aplicações típicas incluem câmeras industriais em miniatura, sistemas de iluminação de visão e módulos de aquisição de imagens, onde os conectores M8 podem ser usados ​​para interfaces de alimentação e sinal de disparo. As configurações blindadas ajudam a melhorar a resistência à interferência eletromagnética, suportando transmissão estável em sistemas de imagem de precisão.

Os conectores M8 também são usados ​​em equipamentos de embalagem de semicondutores, sistemas de inspeção de wafers e instrumentos de inspeção de precisão para interfaces de sensores em miniatura. Seu tamanho compacto os torna adequados para ambientes de fabricação de semicondutores onde os equipamentos exigem alta precisão, espaço de instalação limitado e limpeza controlada.

4. Nova energia e equipamentos inteligentes para exteriores

Com suas fortes capacidades de proteção externa, os conectores M8 são adequados para ambientes externos exigentes encontrados em equipamentos externos inteligentes e de nova energia.

Em sistemas fotovoltaicos e de armazenamento de energia, os conectores M8 podem ser usados ​​para conexões de sinal a módulos de monitoramento de strings, sensores de temperatura e umidade ambiente e sensores de luz. Seu design protetor permite que resistam a variações de temperatura externa, chuva e outras exposições ambientais.

Os conectores M8 também são amplamente utilizados em telas LED, controles de iluminação inteligente externa, iluminação paisagística e câmeras de segurança externas para interconexão de módulos e controle de sinal.

As configurações com classificação IP67 podem suportar a exposição à chuva, poeira e luz solar, ajudando a manter a operação estável de equipamentos externos por longos períodos.

5. Equipamentos alimentares, médicos e de laboratório

Com resistência à água, resistência à corrosão e adequação para ambientes limpáveis, os conectores M8 podem ser usados ​​em equipamentos que operam sob rigorosos requisitos de higiene ou limpeza.

No processamento de alimentos, os conectores M8 são usados ​​para sistemas de limpeza CIP, detecção de posição de válvula em equipamentos de envase e interfaces de sensores e controle em máquinas de embalagem de alimentos. Configurações de aço inoxidável combinadas com altos índices de proteção podem suportar lavagens frequentes com água e exposição a soluções de limpeza ou desinfecção.

Em equipamentos médicos e de laboratório, os conectores M8 são comumente usados ​​para conexões de sondas em dispositivos portáteis de testes médicos, equipamentos portáteis de ultrassom, monitores de oxigênio no sangue e sistemas de chips microfluídicos.

Os contatos banhados a ouro podem fornecer transmissão estável de sinais elétricos biológicos de baixo nível, enquanto materiais ecológicos adequados podem atender aos requisitos de segurança de equipamentos médicos compactos de precisão.

6. Logística Inteligente e Equipamentos Automatizados de Varejo

Os conectores M8 são adequados para cabeamento denso e condições operacionais de alta frequência encontradas em equipamentos de automação logística e manuseio de materiais.

As aplicações típicas incluem sensores, módulos de contagem e interruptores de limite instalados em sistemas de transporte inteligentes, máquinas de classificação e equipamentos de digitalização de pacotes.

O tamanho compacto dos conectores M8 permite que eles se encaixem em layouts de fiação densamente dispostos, comumente encontrados em transportadores e equipamentos de classificação. Isto pode simplificar o roteamento de cabos e reduzir a dificuldade de manutenção.

A sua resistência ao desgaste e à vibração também os torna adequados para equipamentos logísticos que operam continuamente durante longos períodos.

7. Equipamentos automotivos e de construção

Os conectores M8 também são usados ​​em sistemas de controle eletrônico automotivo compacto e módulos de monitoramento para máquinas de construção.

Em aplicações automotivas, eles podem ser usados ​​para sensores de veículos em miniatura, câmeras de assistência ao estacionamento e interfaces de pequenos sinais para ECUs de veículos. Seu design pode suportar vibrações durante a operação do veículo e variações na temperatura operacional.

Em máquinas de construção, equipamentos de mineração e equipamentos de produção de aço, os conectores M8 podem ser usados ​​com máquinas hidráulicas, transmissores de pressão e sensores de monitoramento de condições de equipamentos. Essas aplicações exigem soluções de conexão capazes de operar de forma confiável em ambientes industriais exigentes, ao mesmo tempo em que suportam aquisição precisa de dados de equipamentos.

Nota: Os conectores M8 podem ser configurados com diferentes contagens de contatos, como versões de 3, 4 e 5 contatos, bem como diferentes opções de codificação, incluindo designs com codificação A, codificação B e codificação D. Essas configurações suportam diferentes funções elétricas, incluindo transmissão de energia mais sinal, comunicação bidirecional e comunicação fieldbus. Em aplicações práticas, o conector deve ser selecionado de acordo com a interface do equipamento e a função de transmissão necessária.

Guia rápido de seleção de conector M8

Conclusão

Os conectores M8 são projetados principalmente para equipamentos compactos que exigem conexões de baixa potência e sinais pequenos e médios sob condições ambientais exigentes. Em comparação com os conectores M12, que são mais comumente associados a aplicações de sinais de maior corrente e maior densidade, os conectores M8 concentram-se na conectividade leve e de precisão para equipamentos inteligentes compactos e sistemas industriais de precisão.

Diferentes configurações de contato permitem que os conectores M8 atendam a diferentes requisitos de aplicação. Versões de 3 e 4 contatos são comumente usadas para sensores padrão e sinais de controle de iluminação, enquanto configurações de 6 e 8 contatos podem suportar múltiplos circuitos de sinal em robótica e equipamentos de inspeção de precisão.

Para projetistas de equipamentos, a seleção do conector M8 correto requer consideração do espaço de instalação, função elétrica, codificação, contagem de contatos, proteção ambiental, interferência eletromagnética e requisitos de roteamento de cabos. Através da combinação apropriada dessas especificações, os conectores CAZN M8 podem fornecer uma solução de conexão compacta e confiável para uma ampla gama de aplicações de equipamentos industriais e inteligentes.
