CAZN | Guia de seleção de conectores à prova d'água 7/8

O conector circular CAZN 7/8, com diâmetro de 7/8 pol. e rosca 7/8-16UNF, é um conector de nível industrial projetado especificamente para transmissão de potência média a alta e transmissão combinada de potência e sinal em aplicações de automação industrial. Suas principais vantagens incluem alta capacidade de corrente de 8–13 A, tensão nominal de 300 V, forte resistência à vibração possibilitada por travamento roscado e proteção IP67. O conector é amplamente utilizado na geração de energia eólica, ferrovias de alta velocidade, fabricação automotiva, transporte inteligente, fabricação inteligente e outras aplicações industriais.

O conector CAZN 7/8 é compatível com as principais marcas internacionais e suporta interfaces padrão NMEA 2000 . As configurações disponíveis incluem versões de 3, 4, 5 e 6 pinos , montagem em painel frontal ou traseiro, conexão de fio de solda ou PCB e opções de proteção IP65/IP67. A série segue os requisitos da IEC 61076-2-101 e foi projetada para atender aos requisitos de compatibilidade NMEA 2000.

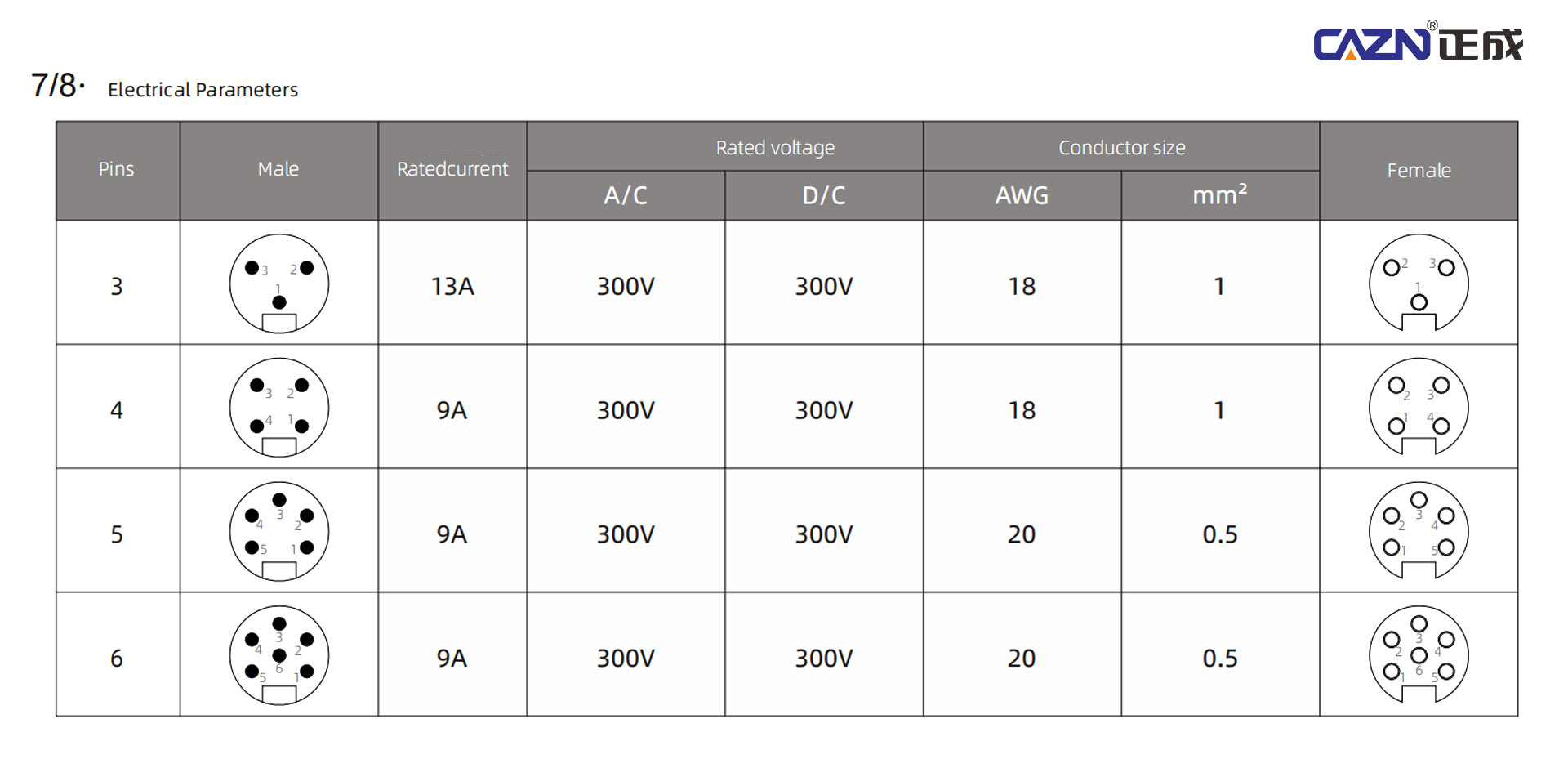

Seleção por requisitos de transmissão: contagem de pinos

O número de pinos determina diretamente as funções que o conector pode suportar. A seleção deve, portanto, ser baseada nos requisitos reais de potência e sinal do equipamento.

3 pinos (2P+PE): preferido para transmissão de energia

A configuração de 3 pinos foi projetada principalmente para transmissão de energia e é adequada para aplicações de fonte de alimentação padrão que exigem conexões de aterramento energizado, neutro e de proteção. As aplicações típicas incluem motores, atuadores e fontes de alimentação básicas de sensores de pequeno e médio porte. Com uma corrente nominal máxima de 13A, a configuração de 3 pinos fornece a maior capacidade de corrente da série.

4 pinos: alimentação + circuito auxiliar ou sinal de controle

A configuração de 4 pinos é adequada para aplicações que necessitam de transmissão de energia juntamente com um pequeno número de circuitos auxiliares ou sinais de controle. As aplicações típicas incluem atuadores que requerem alimentação auxiliar ou sinais de feedback simples.

5 pinos: alimentação e comunicação integradas

A configuração de 5 pinos é adequada para aplicações que exigem transmissão simultânea de energia e comunicação. Aplicações típicas incluem dispositivos fieldbus usando protocolos como DeviceNet e CANopen, onde pinos específicos podem ser alocados para sinais de comunicação como CAN_H e CAN_L, mantendo-os separados das conexões de alimentação.

6 pinos: aplicações de controle complexas

A configuração de 6 pinos foi projetada para requisitos de controle mais complexos, onde vários sinais de feedback ou circuitos de controle precisam ser transmitidos através de um único conector. É adequado para atuadores sofisticados e outros equipamentos com múltiplas interfaces de sinal.

Seleção por método de montagem e estrutura do conector

A posição de montagem, a direção de saída do cabo e o método de fiação devem ser considerados de acordo com a estrutura do equipamento e o ambiente de instalação.

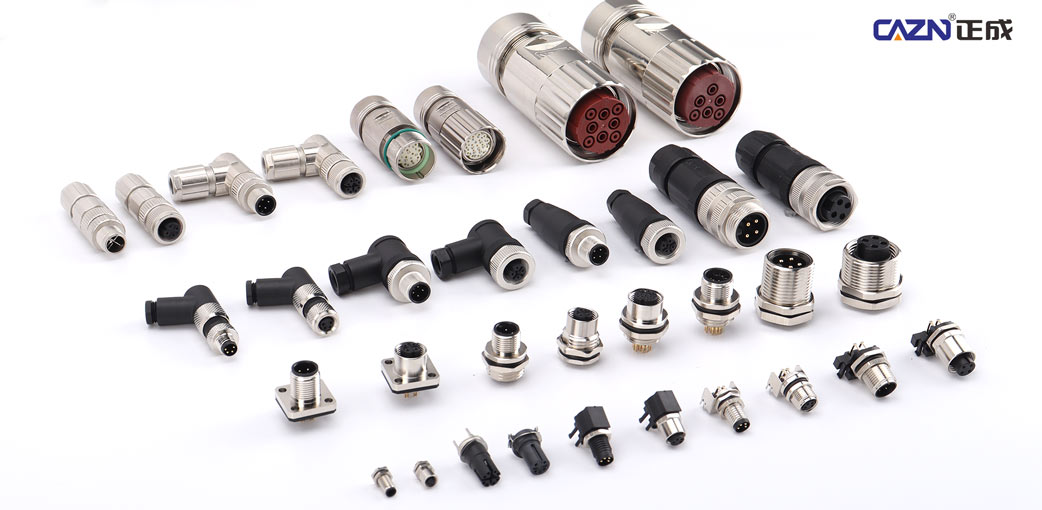

Posição de montagem: montado em painel, conectável em campo ou pré-moldado

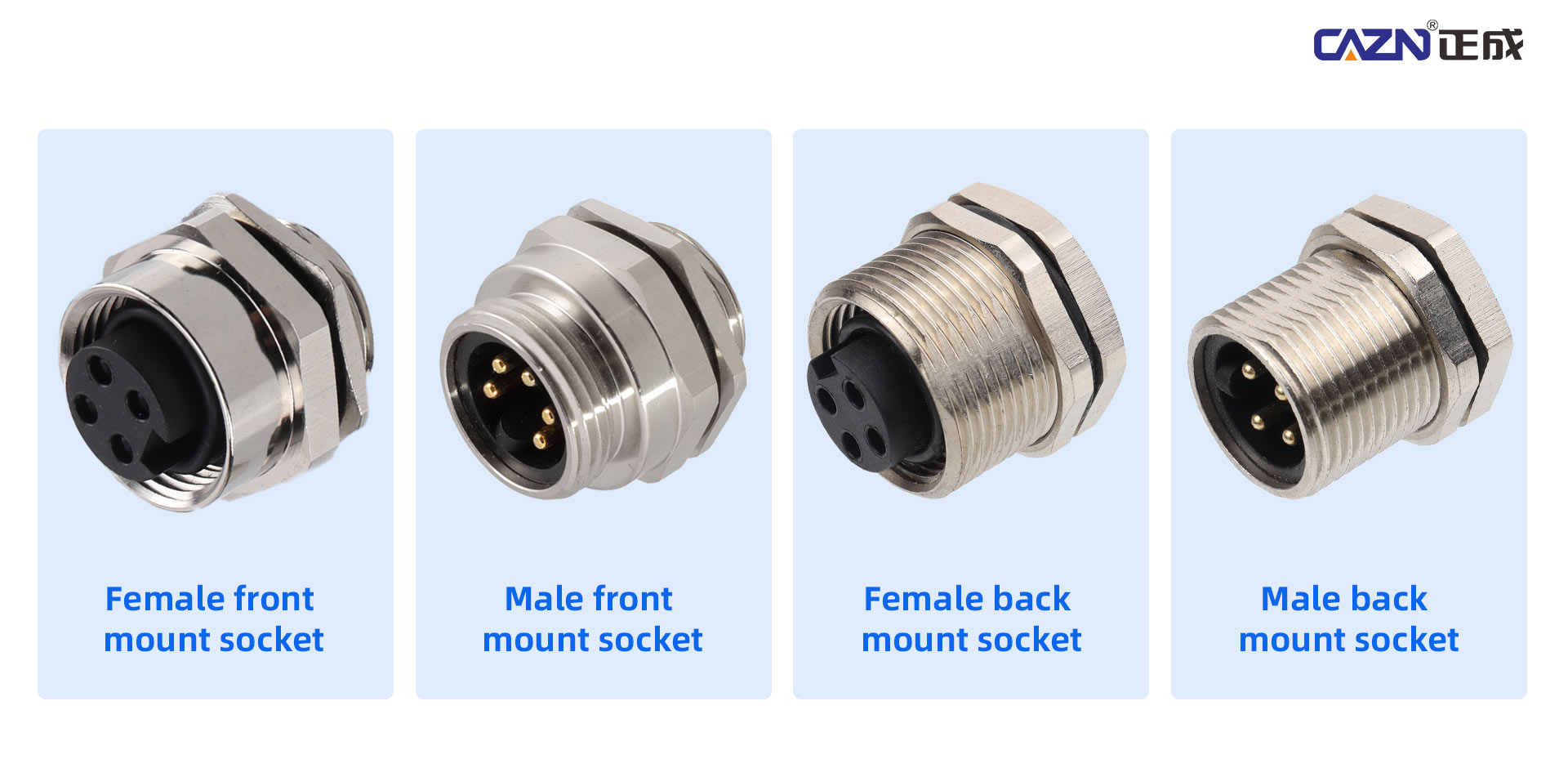

Para corpos de equipamentos e gabinetes de controle, os conectores montados em painel podem ser instalados na parte frontal ou traseira do painel e são adequados para gabinetes de controle, caixas de E/S e outros equipamentos fixos.

Para fiação de campo temporária, modificações de equipamento ou conexões de extremidade de equipamento, versões conectáveis ​​em campo, como configurações retas e em ângulo reto, fornecem maior flexibilidade de instalação e podem suportar fiação de terminal de parafuso.

Para produção de alto volume, os conjuntos de cabos pré-moldados integram o conector e o cabo por meio de moldagem por injeção, reduzindo as operações de fiação em campo e melhorando a consistência da produção.

Ângulo de saída do cabo: reto ou ângulo reto de 90°

Para roteamento reto de cabos, um conector reto pode ajudar a minimizar o espaço de instalação axial.

Quando os cabos precisam sair através de paredes laterais, cantos ou espaços confinados, um conector de ângulo reto de 90° pode fornecer melhor flexibilidade de roteamento e reduzir a interferência com os componentes adjacentes.

Método de fiação: fio de solda ou tipo parafuso

As versões com fio soldado usam métodos de crimpagem ou soldagem para estabelecer uma conexão elétrica segura e são adequadas para equipamentos fixos e instalações permanentes.

As versões do tipo parafuso permitem a fiação em campo sem equipamento de solda, tornando-as adequadas para instalação no local, modificação de equipamentos e requisitos de fiação flexível.

Seleção de acordo com os requisitos de proteção ambiental

O ambiente operacional é um fator crítico ao selecionar um conector à prova d’água.

Ambientes Industriais Padrão

Para ambientes internos secos, sem forte exposição corrosiva, a proteção IP65 ou IP67 geralmente é suficiente para fornecer proteção contra poeira e resistência a borrifos de água.

Ambientes Industriais Adversos

Para instalações externas, ambientes úmidos, áreas de produção empoeiradas, condições oleosas ou aplicações que exigem lavagens frequentes, a proteção IP67 ou superior deve ser considerada. IP67 fornece proteção completa contra poeira e resistência à imersão temporária. IP68 é mais adequado para aplicações que envolvem exposição prolongada à água ou imersão contínua, sujeito às condições de teste especificadas pelo fabricante.

Ambientes de alta vibração

Aplicações como máquinas de estampagem, juntas robóticas e AGVs exigem uma conexão mecânica segura. Uma estrutura de travamento com rosca 7/8-16UNF fornece um engate mecânico firme que ajuda a evitar o afrouxamento sob vibrações repetidas. Para essas aplicações, os conectores de travamento roscados são preferíveis às estruturas simples de encaixe rápido.

Seleção por Cabo e Material da Caixa

O material do cabo e o material do invólucro do conector devem ser selecionados de acordo com o ambiente operacional e os requisitos de movimento.

Jaqueta de cabo

Para aplicações internas padrão, o cabo de PVC oferece uma solução econômica com boa flexibilidade.

Para aplicações que envolvem flexão frequente, exposição a óleo ou movimento contínuo – como AGVs e braços robóticos – o cabo PUR é geralmente mais adequado devido à sua melhor resistência à abrasão, desempenho de flexão e resistência à tração.

Material da Habitação

Para ambientes industriais convencionais, plásticos de engenharia, como nylon PA ou outros invólucros de plástico, podem fornecer uma combinação apropriada de isolamento, desempenho mecânico e eficiência de custos.

Para aplicações que exigem maior resistência ao impacto, resistência à corrosão ou blindagem eletromagnética, os invólucros metálicos, como latão niquelado, podem fornecer proteção mecânica adicional e desempenho de blindagem.

Configurações recomendadas para diferentes aplicações

Para aplicações puras de fonte de alimentação, como distribuição de energia em linha de produção e sistemas de acionamento de motor, recomenda-se uma configuração IP67 de 3 pinos, com um conector reto ou conjunto de cabo pré-moldado, dependendo dos requisitos de instalação.

Para transmissão combinada de energia e sinal, como módulos de fieldbus e sistemas de E/S distribuídos, recomenda-se uma configuração IP67 de 5 pinos. Um conector reto ou em ângulo reto pode ser selecionado de acordo com o espaço de instalação disponível, enquanto o cabo PUR é adequado para aplicações que envolvem movimento ou dobras frequentes.

Para ambientes externos ou agressivos, incluindo sistemas de armazenamento de energia fotovoltaica, estações de carregamento externas e máquinas portuárias, uma configuração IP68 de 3 ou 5 pinos pode ser considerada juntamente com um cabo PUR e uma estrutura de travamento roscada.

Série CAZN 7/8 e exemplos de modelos

A série de conectores 7/8 de padrão europeu CAZN inclui múltiplas configurações projetadas para diferentes contagens de pinos e requisitos estruturais.

Os modelos representativos incluem: 7/8-P3-GWB P13, 7/8-P4-GWB P13, 7/8-P5-GWB P13, 7/8-P6-GWB P13

Em geral, a designação numérica dentro do modelo corresponde à contagem de pinos e à configuração estrutural. A especificação exata deve ser confirmada em relação aos requisitos elétricos, mecânicos e ambientais do equipamento antes do pedido.

Pontos-chave para substituição de marca internacional

A série de conectores CAZN 7/8 foi projetada para fornecer opções de substituição compatíveis para as principais marcas internacionais, incluindo Phoenix Contact, Amphenol, TE Connectivity e Binder.

O projeto de substituição concentra-se em atender aos principais requisitos de interface mecânica e elétrica, incluindo dimensões do conector e configurações de pinos. Para aplicações compatíveis, o equipamento existente pode não exigir modificações na abertura de montagem original.

Ao selecionar um conector de substituição CAZN para um produto importado, os três parâmetros mais importantes a serem verificados primeiro são a contagem de pinos, o método de montagem e a classificação de proteção. Esses parâmetros podem restringir rapidamente o modelo CAZN apropriado.

No entanto, antes da substituição final, a classificação elétrica completa do conector original, a especificação da rosca, a atribuição dos pinos, a configuração do cabo, as dimensões de montagem e os requisitos ambientais também devem ser verificados para garantir a compatibilidade total do sistema.

Escolhendo o conector à prova d'água CAZN 7/8 certo

O conector à prova d'água CAZN 7/8 correto deve ser selecionado de acordo com a combinação real de requisitos de energia, requisitos de sinal, estrutura de instalação, condições ambientais, movimento do cabo e estresse mecânico.

Um conector de 3 pinos geralmente é adequado para transmissão direta de energia, enquanto as configurações de 5 e 6 pinos fornecem maior flexibilidade para aplicações combinadas de energia, comunicação e controle. O IP67 é adequado para muitos ambientes industriais, enquanto o IP68 pode ser considerado para aplicações que envolvem exposição mais severa à água.

Com sua conexão roscada 7/8-16UNF, corrente nominal de 8–13 A, tensão nominal de 300 V, múltiplas configurações de pinos e opções de proteção IP65/IP67, a série CAZN 7/8 fornece uma plataforma de conexão flexível para automação industrial, fabricação inteligente, transporte, energia e outras aplicações exigentes.
