CAZN | Conector de código M8-B

O conector CAZN M8-B Code é um tipo específico dentro da família de conectores circulares M8, apresentando codificação B e uma configuração de 5 pinos. Este design o torna particularmente adequado para aplicações de automação industrial que exigem comunicação fieldbus confiável em espaços de instalação compactos.

O Código M8-B, compatível com IEC 61076-2-104, é um conector miniatura fixo de 5 núcleos posicionado principalmente para aplicações de fieldbus PROFIBUS-DP. Sua codificação mecânica evita o acoplamento incorreto com conectores A-Code e D-Code. Ele foi projetado para nós de fieldbus onde o espaço de instalação é altamente restrito. Comparado com os conectores M8-A e M8-D, o Código M8-B tem um volume de mercado muito menor, enquanto o Código M12-B continua sendo a solução de conector principal para PROFIBUS.

Especificações principais

Codificação: Código B, com configuração de codificação dedicada de 5 pinos

Protocolo: PROFIBUS-DP baseado em comunicação por barramento diferencial RS-485; não é adequado para transmissão Ethernet

Tensão nominal: 30 V CA/CC

Corrente nominal: 3 A

Proteção: IP67 quando devidamente acoplado e travado

Temperatura operacional: -25°C a +80°C

Ciclos de acasalamento: ≥500

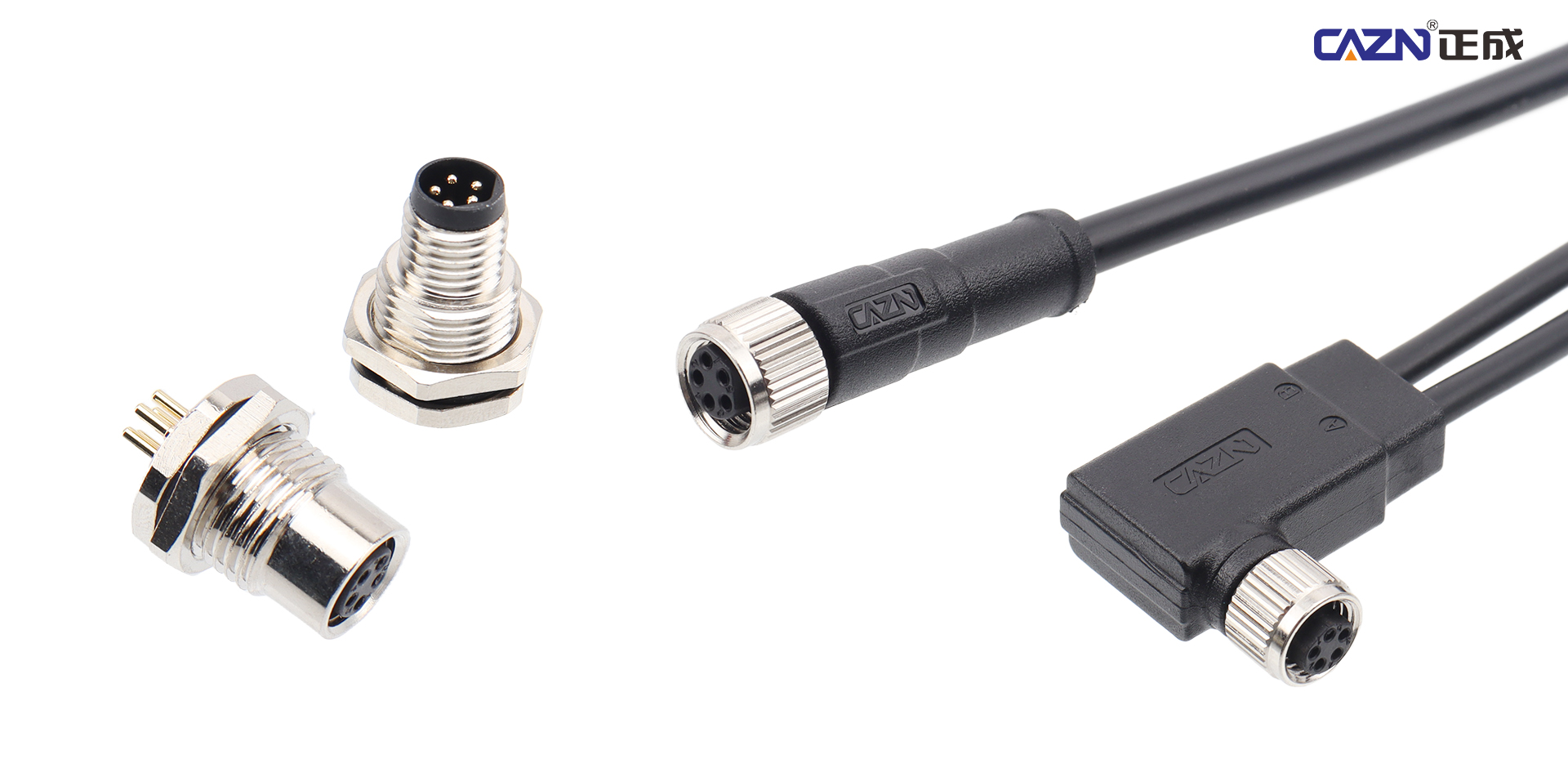

Configurações: Versões reta e ângulo reto de 90°; conectores macho e fêmea; conjuntos de cabos pré-moldados, versões para montagem em campo e conectores de painel PCB

Blindagem: Versões blindadas disponíveis, principalmente para transmissão confiável de fieldbus

Distância de Transmissão: Dependente da taxa de transmissão do PROFIBUS, com distâncias de até 500 m na velocidade do barramento aplicável

O que é codificação B?

A característica definidora de um conector de código M8-B é sua codificação B. O mecanismo de codificação fornece polarização mecânica, evitando que tipos de conectores incompatíveis sejam inseridos incorretamente.

A interface codificada B possui uma saliência assimétrica distinta que corresponde à ranhura correspondente no soquete. Essa codificação física evita o acoplamento acidental com outros tipos de codificação M8, incluindo Código A e Código D, ajudando a reduzir erros de fiação durante a instalação e manutenção.

De acordo com a IEC 61076-2-104, a posição de codificação para conectores M8 com código B está normalmente localizada em torno da posição das 7 horas. Esta estrutura de codificação é particularmente útil em ambientes industriais onde vários tipos de conectores M8 podem ser instalados próximos.

Por que o M8-B usa 5 pinos?

O conector M8-B Code é configurado principalmente com 5 pinos, fornecendo os contatos necessários para PROFIBUS-DP e requisitos de conexão de fieldbus relacionados.

A configuração de 5 pinos também é um importante indicador de seleção. Ao avaliar um conector M8 para um sistema de automação existente, a combinação de 5 pinos + codificação B aponta fortemente para um design de código M8-B.

Entretanto, a contagem de pinos por si só não deve ser usada para determinar a compatibilidade do conector. A codificação, especificação elétrica, protocolo e interface do equipamento devem ser verificados antes da instalação.

Código M8-B vs. Código M8-D vs. Código M8-A

Os três tipos de conectores atendem a funções de comunicação e automação distintas.

Código M8-B: 5 pinos, principalmente para aplicações de fieldbus PROFIBUS-DP / RS-485.

Código M8-D: 4 pinos, projetado para Ethernet industrial de 100 Mbps, incluindo aplicações PROFINET, EtherCAT e EtherNet/IP.

Código M8-A: Normalmente 3 ou 4 pinos, comumente usado para E/S geral de sensores e conexões de alimentação, em vez de comunicação Ethernet ou fieldbus.

Esta distinção é importante ao substituir um conector existente ou ao projetar um dispositivo de automação compacto. Um conector de código M8-B não pode simplesmente ser substituído por um conector de código M8-D porque suas interfaces elétricas e protocolos de comunicação são fundamentalmente diferentes.

Aplicações típicas de conectores de código M8-B

A principal aplicação do conector M8-B Code é a comunicação fieldbus PROFIBUS-DP. Ele também pode ser usado em determinados sistemas de sensores e servo-drives que exigem blindagem dedicada ou conexões de feedback.

Os equipamentos típicos incluem sistemas automatizados de armazenamento e transporte, robôs industriais, caixas de E/S distribuídas, interruptores, atuadores e vários dispositivos de controle de automação industrial.

O conector é particularmente valioso quando uma interface PROFIBUS precisa ser integrada em equipamentos onde um conector convencional de código M12-B é fisicamente muito grande.

Aplicações PROFIBUS-DP compactas

O Código M8-B é uma escolha relativamente especializada no mercado de automação atual. Para novos projetos de automação, o Código M8-D é geralmente mais apropriado quando Ethernet industrial como PROFINET ou EtherCAT é necessária, enquanto o Código M12-B continua sendo uma opção mais comum para redes PROFIBUS-DP.

O M8-B torna-se particularmente útil em aplicações específicas com espaço limitado. Por exemplo, um módulo compacto de E/S distribuída pode não ter espaço suficiente no painel para uma interface M12-B. Um conector M8-B pode fornecer a interface PROFIBUS-DP necessária enquanto mantém um equipamento menor.

Ele também pode ser encontrado em sensores fieldbus compactos, encoders e outros dispositivos com saídas RS-485 PROFIBUS-DP. Em algumas arquiteturas de equipamentos, o M8-B pode ser usado internamente enquanto um conjunto de cabos M8-B para M12-B fornece a transição para a rede tronco PROFIBUS externa.

Projeto Mecânico para Ambientes Industriais

A estrutura mecânica de um conector industrial é tão importante quanto a sua interface elétrica. O Código M8-B utiliza um mecanismo de travamento roscado para proteger a conexão correspondente, ajudando a manter a estabilidade da conexão em equipamentos expostos a vibrações e movimentos mecânicos.

Quando devidamente acoplado e travado, o conector pode atingir proteção IP67, proporcionando resistência contra poeira e exposição temporária à água sob as condições de teste aplicáveis. Isso o torna adequado para equipamentos de automação instalados em campo, onde os conectores podem estar expostos a contaminantes industriais e umidade.

As configurações retas e em ângulo reto de 90° disponíveis também permitem que o conector se adapte a diferentes requisitos de roteamento de cabos. Em equipamentos compactos, a versão em ângulo reto pode reduzir a interferência do cabo e aproveitar melhor o espaço restrito de instalação.

CAZN: Conectividade M8 completa para automação industrial

À medida que os equipamentos de automação se tornam menores e os nós de campo se tornam cada vez mais densos, as soluções de conectividade precisam fornecer dimensões compactas e desempenho de comunicação confiável. CAZN cobre toda a linha de códigos M8-A, códigos M8-B e códigos M8-D, suportando diferentes requisitos, desde E/S de sensores e conexões de energia até comunicação fieldbus PROFIBUS-DP e Ethernet industrial de 100 Mbps.

A CAZN fornece diversas configurações de conectores e cabos, incluindo conjuntos de cabos pré-moldados, conectores de montagem em campo, conectores de painel PCB e chicotes de cabos personalizados. O portfólio de produtos combina proteção IP67, blindagem 360° e travamento roscado para atender ambientes industriais exigentes que envolvem vibração, umidade e interferência eletromagnética.

Essas soluções M8 podem ser integradas em efetores finais de robôs, AGVs, linhas de produção 3C, módulos de E/S compactos e outros equipamentos de automação com espaço limitado, ao mesmo tempo que seguem os padrões IEC relevantes para compatibilidade e conexão confiável.

Além dos produtos de conector M8 padrão, a CAZN fornece personalização OEM/ODM, avaliação de seleção de conectores e soluções completas de chicote de cabos. Ao combinar produtos padronizados com serviços de conectividade específicos para aplicações, a CAZN ajuda a simplificar a fiação industrial, reduzir falhas de conexão em campo e melhorar a capacidade de manutenção das redes de sinalização e comunicação de automação.

Para nós PROFIBUS-DP compactos onde um conector de código M12-B é muito grande, o conector de código CAZN M8-B fornece uma interface codificada B especializada de 5 pinos para conectividade de fieldbus confiável em equipamentos industriais com espaço limitado.
