Guia de seleção de conectores CAZN série M: escolhendo a solução certa de M5 a M40

Os conectores da Série M são a base da conectividade industrial, mas selecionar o conector certo nunca é simplesmente escolher um tamanho maior. A verdadeira estratégia de seleção baseia-se na correspondência precisa de três fatores principais: espaço de instalação, requisitos de transmissão e resistência ambiental. A escolha de um conector superdimensionado pode aumentar custos desnecessários e ocupar espaço valioso, enquanto o estresse de instalação inadequado pode criar riscos ocultos de confiabilidade.

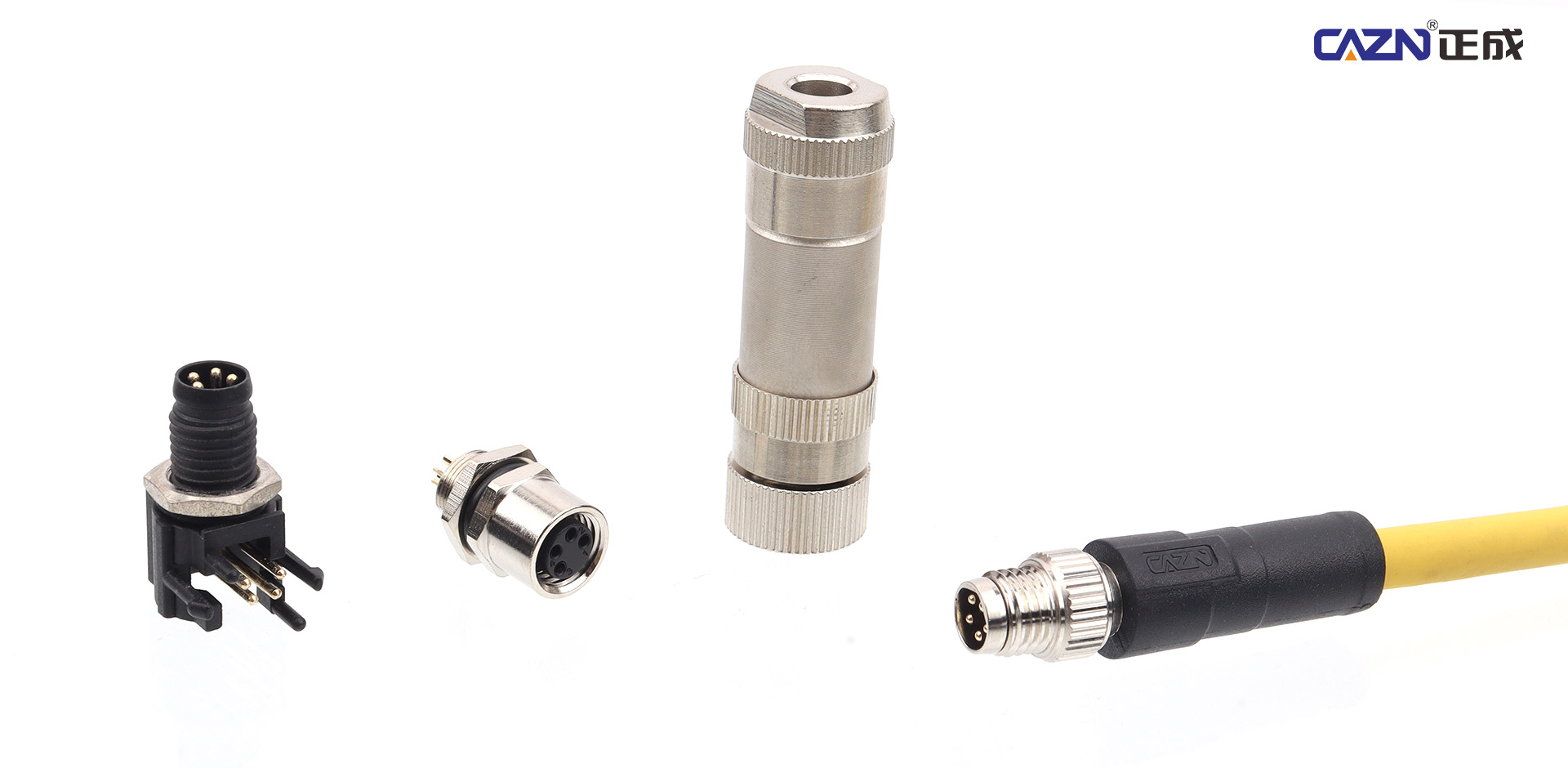

Com uma linha completa de conectores da Série M de padrão europeu, abrangendo M5 a M40, a CAZN fornece soluções de conexão precisas para aplicações que vão desde transmissão de sinais em miniatura até equipamentos industriais de alta potência. Apoiada por uma instalação de fabricação própria de 20.000 m² e mais de 30 tecnologias patenteadas, a CAZN combina recursos avançados de fabricação com experiência prática em aplicações para ajudar os clientes a reduzir riscos de seleção, melhorar a confiabilidade do equipamento e otimizar o desempenho geral do sistema.

Este guia de seleção integra as características do produto e a experiência de engenharia da CAZN para ajudar os usuários a tomar decisões mais precisas sobre conectores durante o projeto e aquisição de equipamentos.

Seleção do conector da série CAZN M: comece com o espaço de instalação

O espaço de instalação é a primeira limitação ao selecionar um conector Série M porque a área de montagem disponível determina o tamanho máximo aceitável do conector. Os conectores CAZN Série M são projetados de acordo com diâmetros de rosca métrica de 5 mm a 40 mm, com cada tamanho otimizado para diferentes cenários industriais.

Para espaços extremamente limitados, como sensores em miniatura, módulos de controle compactos e juntas robóticas, o conector CAZN M5 é a solução ideal. Apresentando uma rosca M5 × 0,5, um design compacto de 5 mm de diâmetro e suporte para 2–4 ​​contatos, o conector M5 fornece transmissão de sinal estável com uma corrente nominal de 1A. Sua estrutura de travamento roscado oferece excelente resistência à vibração, tornando-o adequado para aplicações onde os conectores tradicionais não podem ser instalados devido a limitações de espaço.

Quando um pouco mais de capacidade de conexão é necessária em equipamentos compactos, o conector CAZN M8 oferece um equilíbrio entre tamanho e desempenho. Com rosca M8 × 1.0, suporte para 3–8 contatos, corrente nominal de 1,5A a 4A, temperatura operacional de -25°C a +85°C e proteção IP67, os conectores M8 são amplamente utilizados em sensores industriais, módulos de E/S de CLP e sistemas de automação compactos. Sua resistência a óleo, ambientes frios e vibrações mecânicas os torna adequados para aplicações industriais exigentes.

Para aplicações que exigem maior confiabilidade em espaços de instalação limitados, como equipamentos médicos, instrumentos de teste e unidades de controle compactas, o conector CAZN M9 fornece uma solução intermediária entre M8 e M12. Ele suporta de 2 a 8 contatos, corrente nominal de 1A a 4A e está disponível com invólucros de metal ou plástico. O mecanismo seguro de travamento por parafuso garante um desempenho de conexão estável mesmo sob vibração contínua.

Quando o espaço de instalação é suficiente, os conectores M12 e maiores tornam-se a escolha preferida para aplicações industriais em geral. O conector CAZN M12, com rosca M12 × 1.0, tornou-se um dos padrões de conexão industrial mais amplamente adotados devido à sua ampla gama de opções de codificação, design robusto do invólucro e compatibilidade com sensores, atuadores, sistemas de comunicação e equipamentos de automação.

É importante compreender que conectores maiores nem sempre são melhores. Por exemplo, usar um conector M12 em um dispositivo em miniatura projetado para conectividade M5 pode aumentar significativamente a dificuldade de instalação, o custo e o tamanho do sistema sem fornecer benefícios adicionais. Para apoiar uma avaliação precisa, a CAZN fornece mais de 3.000 amostras de produtos para testes de instalação antes da produção em larga escala.

Combine a seleção do conector com os requisitos elétricos e de transmissão de dados

Depois de confirmar o espaço de instalação, o próximo passo é selecionar o conector de acordo com os requisitos elétricos, incluindo tipo de sinal, classificação de corrente, nível de tensão e velocidade de comunicação.

Para transmissão de sinal de baixa corrente abaixo de 1A, os conectores M5, M8 e M9 são comumente selecionados. Esses conectores compactos são projetados para sensores, interruptores e aplicações de sinais de controle onde o desempenho elétrico estável e a integridade do sinal são essenciais.

Para requisitos de corrente média entre 1,5 A e 10 A, os conectores M8, M12, M14 e M16 fornecem soluções mais flexíveis. Dentre eles, o conector CAZN M12 suporta uma ampla gama de especificações elétricas, com corrente nominal de 0,5A a 16A e tensão de 30V a 630V, tornando-o adequado para sensores industriais, atuadores e pequenos equipamentos de automação.

O conector CAZN M14 suporta corrente nominal de 2A a 15A e é comumente aplicado em cenários de média potência, como sistemas de iluminação LED externos. O conector M16, projetado de acordo com IEC 61076-2-106, fornece corrente nominal de 1A a 7A com excelente capacidade de blindagem EMI, tornando-o adequado para aplicações que exigem energia confiável e transmissão de sinal.

Para aplicações de maior potência de 10A a 28A, os conectores M23 e 7/8 são mais adequados. O conector CAZN M23 suporta corrente nominal de até 28A, tensão operacional de até 600V e possui blindagem totalmente metálica de 360°. Ele pode transmitir energia e sinal em um único conector, tornando-o a escolha ideal para servomotores, drives e sistemas de controle de movimento industrial.

O conector 7/8 suporta corrente nominal de 10A a 12A e foi projetado especificamente para aplicações de fonte de alimentação de média e alta potência. É comumente usado em ambientes industriais exigentes, como indústrias de petróleo, química e manufatura pesada.

Para comunicação industrial de alta velocidade, os conectores M12 com codificação D e X fornecem soluções especializadas. O conector CAZN M12 com código D foi projetado para Ethernet Industrial de 100 Mbps, suportando protocolos como EtherCAT e PROFINET. O conector M12 com código X suporta velocidades de transmissão de até 10 Gbps, tornando-o adequado para visão de máquina, aquisição de dados em alta velocidade e aplicações avançadas de fabricação inteligente.

Para equipamentos pesados ​​que exigem transmissão de potência máxima, o conector CAZN M40 oferece uma solução dedicada. Com rosca de 40 mm, 4–8 contatos e desempenho máximo de 63A/630V, ele foi projetado para robôs de alta potência, acionamentos industriais e grandes sistemas mecânicos.

A quantidade de contato é outra consideração importante durante a seleção. Por exemplo, um conector M5 suporta no máximo quatro contatos. Se forem necessários mais canais de sinal, selecionar um conector M8 ou M12 com maior densidade de contato é uma abordagem melhor do que forçar vários sinais através de pinos limitados. O conector M12 de 17 pinos da CAZN fornece uma solução compacta de alta densidade para sistemas de automação complexos e aplicações robóticas.

Selecione o nível de proteção de acordo com o ambiente operacional

O ambiente operacional determina diretamente o nível de proteção necessário, o material do invólucro e o desempenho de vedação do conector.

Para ambientes industriais padrão, a proteção IP67 geralmente é suficiente. Os conectores padrão CAZN M5, M8 e M12 fornecem proteção confiável contra poeira e resistência contra imersão temporária em água, tornando-os adequados para automação industrial, robótica e equipamentos de fabricação em geral.

Para aplicações expostas a umidade contínua ou condições externas, recomenda-se a proteção IP68. Os conectores CAZN M14, M16 e M23 suportam proteção IP68 e são adequados para ambientes exigentes, como sistemas fotovoltaicos, equipamentos de controle externos e instalações industriais úmidas. Esses produtos demonstraram desempenho confiável em condições adversas, com taxas anuais de falhas tão baixas quanto 0,02% em aplicações verificadas.

Para ambientes que exigem limpeza frequente de alta pressão, como processamento de alimentos e equipamentos médicos, são necessários conectores com proteção IP69K. Os conectores CAZN M16 e M23 que suportam proteção IP69K podem suportar limpeza com água em alta temperatura e alta pressão, mantendo um desempenho de vedação confiável.

Em áreas com forte interferência eletromagnética, como servossistemas, equipamentos ferroviários e ambientes de automação industrial, conectores com estruturas de blindagem de 360° são essenciais. Os conectores CAZN M23 e M12 com código X usam tecnologia de blindagem totalmente metálica para reduzir a interferência eletromagnética e manter energia estável e desempenho de transmissão de dados.

A seleção do nível de proteção deve sempre corresponder ao ambiente real do aplicativo. Usar um conector IP67 em uma aplicação com exigência de IP68 pode causar penetração de água e falha elétrica. Além do design do conector, os materiais de vedação e os processos de instalação também afetam o desempenho geral da proteção. A CAZN fornece serviços de testes personalizados, incluindo testes de ciclo de inserção e extração, testes de vibração e testes de névoa salina, com dados de verificação de terceiros disponíveis em 24 horas.

Guia de seleção rápida do conector CAZN série M

Para facilitar a seleção, os princípios básicos podem ser resumidos da seguinte forma:

O pequeno espaço de instalação requer tamanhos M menores, enquanto aplicações de corrente mais alta requerem conectores maiores. As aplicações de sinal devem ser selecionadas de acordo com a quantidade de contato, enquanto ambientes agressivos exigem níveis de proteção IP apropriados.

Para automação industrial geral, o M12 é a escolha mais comum.

Para servomotores e sistemas de movimento, o M23 fornece energia confiável e integração de sinal.

Para comunicação industrial de alta velocidade, os conectores M12 com código X oferecem desempenho de dados avançado.

Para equipamentos de energia pesados, o M40 fornece capacidade máxima de corrente.

Com certificações abrangentes e suporte de engenharia, a CAZN ajuda os clientes a obter conectividade industrial confiável e eficiente.

Considerações importantes para seleção de codificação do conector M12

Os conectores M12 estão disponíveis em diferentes tipos de codificação, incluindo codificação A, B, D e X. Cada estrutura de codificação possui um design mecânico exclusivo, o que significa que diferentes tipos de codificação não podem ser conectados de forma intercambiável.

Antes de selecionar um conector M12, a interface do equipamento e os requisitos de comunicação devem ser confirmados.

Conectores M12 com código A são comumente usados ​​para sensores e transmissão de sinal padrão. Os conectores CAZN M12 com código A suportam de 2 a 17 contatos, tornando-os adequados para diversas aplicações de automação industrial.

Os conectores M12 com código B são projetados principalmente para sistemas de comunicação fieldbus como PROFIBUS, garantindo transmissão estável em redes industriais.

Os conectores M12 com código D são otimizados para Ethernet Industrial de 100 Mbps, suportando protocolos de comunicação em tempo real, incluindo EtherCAT e PROFINET.

Os conectores M12 com código X são projetados para transmissão de dados em alta velocidade de até 10 Gbps e estão em conformidade com IEC 61076-2-109. Eles são amplamente utilizados em sistemas de visão industrial, equipamentos de inspeção de alta velocidade e aplicações avançadas de aquisição de dados.

Selecionar o tipo de codificação errado pode resultar em incompatibilidade de instalação ou desempenho de comunicação insuficiente. A CAZN fornece suporte técnico profissional e serviços de testes de amostra para ajudar os clientes a confirmar a configuração correta do conector antes da produção.

Conclusão

Os conectores CAZN Série M fornecem um portfólio completo de conectividade industrial, abrangendo aplicações desde conexões de sinal M5 em miniatura até sistemas industriais M40 de alta potência. Através da seleção precisa de produtos com base no espaço de instalação, requisitos de transmissão e condições ambientais, os clientes podem obter maior confiabilidade do equipamento, maior vida útil e custos de manutenção reduzidos.

Com instalações de fabricação de 20.000 m², capacidade de produção anual superior a 5 milhões de unidades e certificação IATF 16949, a CAZN estabeleceu fortes capacidades de fabricação e vantagens técnicas no mercado de conectores industriais. Os produtos padrão podem ser enviados em 48 horas, enquanto as soluções personalizadas podem ser entregues em 7 dias. Com mais de 70% de clientes fiéis, a CAZN continua a fornecer soluções de conexão confiáveis ​​para aplicações industriais globais.

Para suporte profissional na seleção de conectores, consultoria de aplicação ou testes de amostra, a equipe técnica da CAZN fornece soluções personalizadas para ajudar os clientes a obter o projeto de conexão ideal para seus equipamentos.
