No contexto global de transição energética e de resposta às alterações climáticas, a indústria fotovoltaica, como principal força motriz, está a acelerar o avanço tecnológico a um ritmo sem precedentes. Enquanto isso, no campo da geração de energia eólica, o sistema de controle de inclinação, como componente chave responsável por controlar o ângulo de inclinação das pás das turbinas eólicas e obter captura e conversão eficientes de energia eólica, requer estabilidade operacional extremamente alta. Neste processo, a CAZN conta com excelentes tecnologias e soluções de conexão para estabelecer links indispensáveis ​​de transmissão elétrica e de sinais, fornecendo suporte técnico sólido e confiável para a operação eficiente e estável dos sistemas de controle de inclinação de turbinas eólicas.

O sistema de controle de inclinação da turbina eólica é responsável por ajustar o ângulo de inclinação da pá para otimizar a eficiência da captura de energia eólica, controlar a produção de energia e proteger a turbina sob condições climáticas extremas. Como o sistema de campo deve operar sob condições de vento complexas e variáveis, com operação de alta intensidade e longo prazo, suas soluções de conexão devem apresentar alta confiabilidade, resistência a vibrações e impactos e adaptabilidade a ambientes agressivos. Atualmente, as principais soluções de conexão para sistemas de controle de inclinação de turbinas eólicas incluem principalmente os seguintes componentes principais:

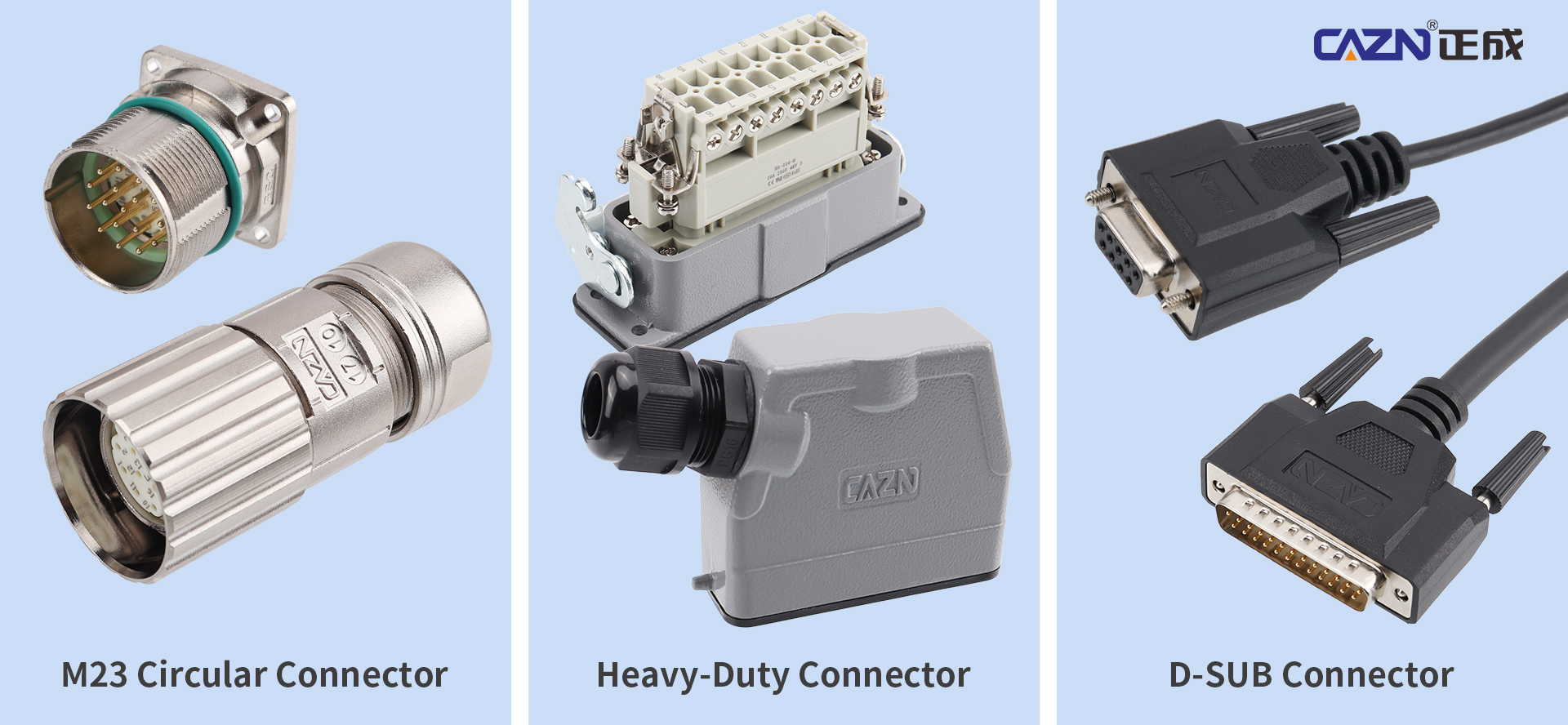

Soluções de seleção de conectores principais

Conectores circulares M23

Os conectores circulares M23 são amplamente utilizados para conectar drives, motores, codificadores, sensores e outros componentes. Esses conectores apresentam alta capacidade de transporte de corrente para atender aos requisitos de transmissão de corrente de alta potência. Ao mesmo tempo, são responsáveis ​​pela transmissão de sinais de controle e monitoramento de dados, garantindo um controle de posição dinâmico e preciso. Em alguns sistemas de última geração, os conectores M23 também podem servir como parte de um sistema de conexão redundante para melhorar a segurança geral do sistema.

● Poderosa transmissão de energia e resistência à vibração

O núcleo de um sistema de controle de inclinação de turbina eólica está no motor de acionamento e no controlador, que requerem conectores com excelentes capacidades de transmissão de corrente de alta potência. Os conectores M23 e os conectores para serviços pesados, com seu desempenho de transmissão de alta corrente, não apenas garantem conexões elétricas estáveis ​​e seguras, mas também demonstram excelente durabilidade e confiabilidade sob condições operacionais de turbinas eólicas de alta intensidade e longo prazo. Em resposta às forças inevitáveis ​​do vento e aos impactos de vibrações mecânicas durante a operação da turbina, esses conectores adotam projetos estruturais de alta resistência para suportar eficazmente o estresse externo e garantir um desempenho estável da conexão.

● Controle preciso de sinal e proteção redundante

Além da transmissão elétrica, os conectores M23 também realizam a transmissão eficiente de sinais de controle e dados de monitoramento, o que é essencial para obter um ajuste dinâmico e preciso da posição da lâmina. Sua excelente integridade de sinal garante um controle preciso do sistema. Além disso, para sistemas de controle de inclinação de ponta que buscam segurança máxima, os conectores M23 podem ser perfeitamente integrados em arquiteturas de configuração redundantes, fornecendo canais de backup em caso de falhas no circuito primário e garantindo a operação ininterrupta do sistema.

● Adaptabilidade ambiental a todas as condições climáticas

As turbinas eólicas são frequentemente instaladas em ambientes naturais adversos, como áreas de grande altitude, ventos fortes e condições de areia, variações extremas de temperatura e ambientes com alta névoa salina. Os conectores circulares M23 e os conectores para serviços pesados ​​contam com materiais especiais e tecnologias de vedação para fornecer forte resistência ambiental, protegendo eficazmente contra condições adversas e garantindo a operação estável a longo prazo dos equipamentos de energia eólica.

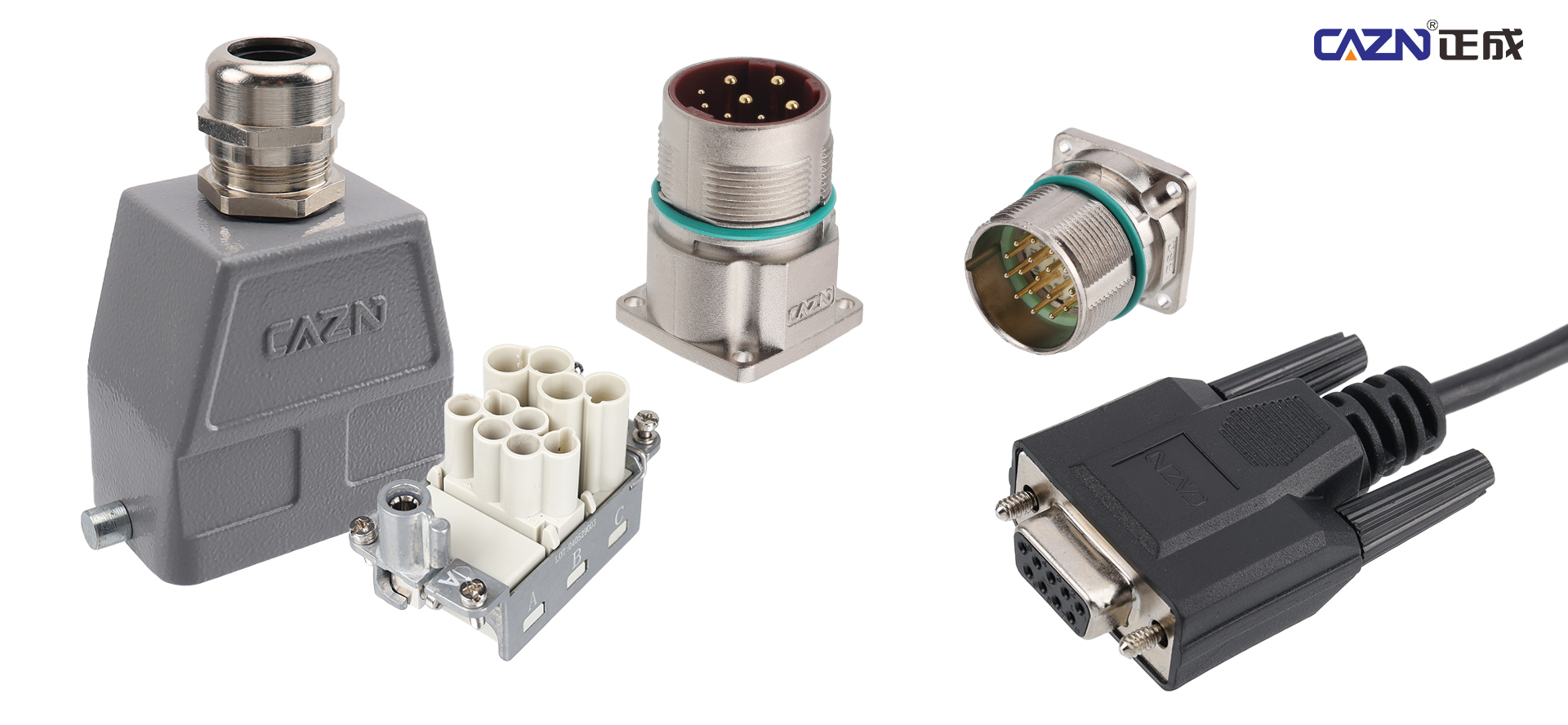

Conectores para serviços pesados

Os conectores para serviço pesado são usados ​​principalmente dentro dos gabinetes de controle dos sistemas de controle de passo de turbinas eólicas para conectar vários componentes elétricos e controladores, permitindo o controle e monitoramento de todo o sistema de passo. Os conectores para serviços pesados ​​adotam estruturas de alumínio fundido resistentes a impactos e superfícies com revestimento em pó resistentes à corrosão. Eles suportam uma corrente máxima de até 500 A, fornecem classificações de proteção IP68 e proteção padrão EMI e podem suportar ambientes adversos, incluindo alta altitude, vento forte e areia, alta umidade e condições de névoa salina.

Conectores D-SUB

Como componentes de conexão auxiliares, os conectores D-SUB são usados ​​em conjunto com conectores M23 e conectores de serviço pesado para garantir em conjunto uma transmissão elétrica e de sinal estável.

Solução de conexão elétrica dedicada para motores de passo

Para evitar possíveis conexões soltas causadas pelo envelhecimento dos conectores plug-in tradicionais, alguns motores de passo adotam soluções de conexão elétrica especialmente projetadas. Esta solução inclui uma caixa de terminais (composta por uma tampa da caixa de terminais, base da caixa de terminais e bloco de terminais) e conectores à prova d'água. Os cabos externos passam pelos conectores à prova d'água para a cavidade interna e são conectados com segurança ao bloco de terminais. Este projeto melhora efetivamente a confiabilidade da conexão entre o motor de passo e os cabos externos, reduzindo a probabilidade de falhas no sistema da turbina eólica.

Soluções de comunicação e conexão de energia entre Nacelle e Pitch Cabinet

O sistema de pitch e o sistema de controle da nacela principal precisam ser conectados através de cabos e conectores específicos, que geralmente incluem três partes principais:

Conexão da Cadeia de Segurança: Um cabo de 5 núcleos com design blindado é utilizado para transmitir tensão de 24 VCC e é responsável por transmitir os sinais da cadeia de segurança da nacela para o sistema de pitch.

Comunicação Fieldbus: É utilizado o fieldbus Profibus DP, que possui um cabo de 2 núcleos com design blindado, transmitindo tensão de 10VDC para comunicação de dados.

Conexão da fonte de alimentação: Um design de cabo de 5 núcleos é adotado para transmitir energia CA de 400 VCA, fornecendo a fonte de alimentação principal para o sistema de pitch.

Energia de backup e conexão do sistema de backup

Cada gabinete de controle de pitch geralmente é equipado com uma fonte de alimentação reserva composta por supercapacitores ou baterias. Quando a tensão da rede do anel coletor é interrompida, o sistema de energia de backup pode fornecer energia diretamente ao sistema de controle de inclinação, garantindo que as lâminas possam se mover da posição de pena de 0° para 90° a uma velocidade segura (como 7°/s), alcançando proteção de desligamento de emergência.

A solução de conexão para sistemas de controle de inclinação de turbinas eólicas é um sistema integrado que combina conectores para serviços pesados, conectores M23, caixas de terminais dedicadas e sistemas de cabos multinível. Ele foi projetado para garantir transmissão eficiente, estável e segura de energia elétrica e sinais em ambientes industriais agressivos.

No futuro, com o desenvolvimento contínuo da tecnologia de energia eólica e a crescente demanda no mercado de energia renovável, a CAZN continuará a defender o artesanato, a inovar e a melhorar continuamente as tecnologias de conexão e a fornecer aos clientes soluções de conexão mais eficientes, confiáveis ​​e inteligentes.
