Conectores CAZN constroem uma base VCU confiável para veículos elétricos

Na arquitetura de controle eletrônico de veículos elétricos de nova energia, a Unidade de Controle do Veículo (VCU) atua como o “cérebro” do veículo, coordenando o gerenciamento do estado do veículo, a saída de potência, o gerenciamento de energia, a proteção de segurança e a comunicação do barramento CAN. Embora muitas vezes seja dada muita atenção aos algoritmos VCU e à otimização de software, um requisito fundamental às vezes é esquecido: até mesmo algoritmos de controle avançados dependem de conexões físicas estáveis ​​para funcionar de maneira confiável. Com compatibilidade de hardware precisa, os conectores CAZN Série M fornecem uma base de conexão confiável para sistemas VCU, suportando transmissão de sinal estável e integração elétrica em todo o veículo.

Compreendendo o VCU em um veículo elétrico

O VCU não gera energia diretamente. Em vez disso, funciona como centro de controle do veículo responsável por “detecção, tomada de decisões, execução de comandos e proteção”.

Em veículos elétricos de corrida Baja, como aqueles que participam da categoria elétrica da competição Baja da Sociedade Chinesa de Engenheiros Automotivos, o VCU normalmente desempenha cinco funções principais.

1.Gerenciamento do estado do veículo - O VCU gerencia a sequência de inicialização e pré-carga de alta tensão, condução, carregamento e desligamento por falha. Isto ajuda a evitar condições inseguras causadas pela conexão direta do sistema de alta tensão imediatamente após a inicialização.

2.Cálculo de torque e distribuição de energia - O VCU converte os sinais do acelerador e do pedal do freio em comandos de torque alvo para o controlador do motor, ajudando a obter uma entrega de energia suave e previsível. Sob condições off-road exigentes de Baja, os sinais de velocidade das rodas também podem ser usados ​​para limitação de torque e controle de tração para reduzir o deslizamento das rodas durante a aceleração ou travessia de obstáculos.

3.Gerenciamento de energia — O VCU funciona com o Sistema de Gerenciamento de Bateria (BMS) para gerenciar a energia disponível de acordo com as condições da bateria. Quando o SOC da bateria está baixo ou a temperatura e a tensão excedem os limites definidos, o VCU pode reduzir a energia para proteção enquanto coordena a frenagem regenerativa e a recuperação de energia.

4.Monitoramento de segurança - Nas corridas elétricas de Baja, o VCU monitora continuamente funções como o Dispositivo de Plausibilidade do Sistema de Freio (BSPD), Loop de Intertravamento de Alta Tensão (HVIL), monitoramento de isolamento e circuitos de parada de emergência. Quando uma condição anormal é detectada, o sistema pode reduzir a energia ou desconectar o sistema de alta tensão.

5. Comunicação e diagnóstico CAN — O VCU atua como um hub de comunicação central, trocando mensagens entre o BMS, o controlador do motor, o painel de instrumentos, o sistema de aquisição de dados e o sistema de telemetria. Ele também registra códigos de falha para dar suporte à análise de dados pós-corrida, solução de problemas e calibração do veículo.

Conectores CAZN para aplicações VCU

Os conectores M16 e M12 servem como interfaces externas críticas para o VCU. Sinais de sensores, dados de comunicação e conexões de serviço ou programação dependem de conectores para entrar e sair do VCU.

Embora os conectores não desempenhem as funções de computação do VCU, eles fornecem a conexão física entre o VCU e os subsistemas elétricos do veículo. Os conectores CAZN suportam esta arquitetura de três maneiras principais.

1. interfaces de alta densidade m16 de 16/19 pinos

Os conectores M16 de 16/19 pinos integram vários circuitos de sinal através de uma única interface, reduzindo o número de pontos de conexão individuais em todo o veículo. Menos pontos de conexão podem simplificar a arquitetura da fiação e reduzir possíveis pontos de falha. Esta configuração é adequada para conexões de sinal e comunicação multicanal entre VCU, BMS, controlador de motor e outros sistemas.

2. Interfaces codificadas A de 4 pinos M12

Os conectores M12 de 4 pinos com codificação A fornecem interfaces padronizadas para sensores e conexões CAN. Eles podem ser usados ​​com pedal do acelerador, freio, velocidade da roda, temperatura e outros sensores, permitindo a transmissão confiável de dados operacionais do veículo em tempo real para o VCU.

3. Blindagem e resistência à vibração

O motor elétrico e o sistema de alta tensão podem gerar interferência eletromagnética significativa, enquanto as corridas off-road expõem os componentes elétricos a fortes vibrações e choques mecânicos. Os conjuntos de cabos blindados ajudam a manter a integridade do sinal, enquanto as estruturas robustas dos conectores ajudam a manter conexões seguras sob condições operacionais exigentes.

O valor central do VCU reside no seu processo de controle de circuito fechado de “detecção, tomada de decisões, execução de comandos e proteção”. O pré-requisito para este processo é a transmissão em tempo real, precisa e contínua de vários sinais e dados.

Os conectores CAZN M12 e M16 são projetados para atender aos requisitos de conexão das aplicações VCU e fornecer a interface física entre o VCU e os sistemas elétricos do veículo. As interfaces padronizadas M12 com código A de 4 pinos conectam-se ao acelerador, freio, velocidade da roda, temperatura e outros sensores, fornecendo informações em tempo real sobre a entrada do motorista e as condições de operação do veículo para cálculo e controle de torque VCU.

Conectores blindados M16 de 16/19 pinos de alta densidade podem transportar sinais de comunicação entre o VCU, BMS, controlador de motor e sistemas de telemetria integrados. Ao consolidar múltiplos circuitos em interfaces de alta densidade, eles ajudam a simplificar a arquitetura de conexão do veículo e suportam a transmissão confiável de comandos de controle.

Conectores CAZN além do VCU

O VCU é apenas uma parte da arquitetura elétrica de um veículo elétrico de corrida Baja. Com base no sistema elétrico completo do veículo, as soluções de conectores CAZN também podem ser aplicadas a outros pontos de conexão elétrica.

Entre essas aplicações potenciais, as extensões de plataforma M12 e os conjuntos de cabos sobremoldados M16 oferecem oportunidades práticas para maior integração. Como a equipe de corrida já utilizou produtos CAZN M12 e M16, a arquitetura elétrica, os processos de crimpagem e os requisitos de teste foram praticamente validados. Conectores de sensor CAZN M8, conectores M12 com codificação D/X, conectores M23, soluções Ethernet e outros produtos podem, portanto, ser considerados para aplicações adicionais em veículos.

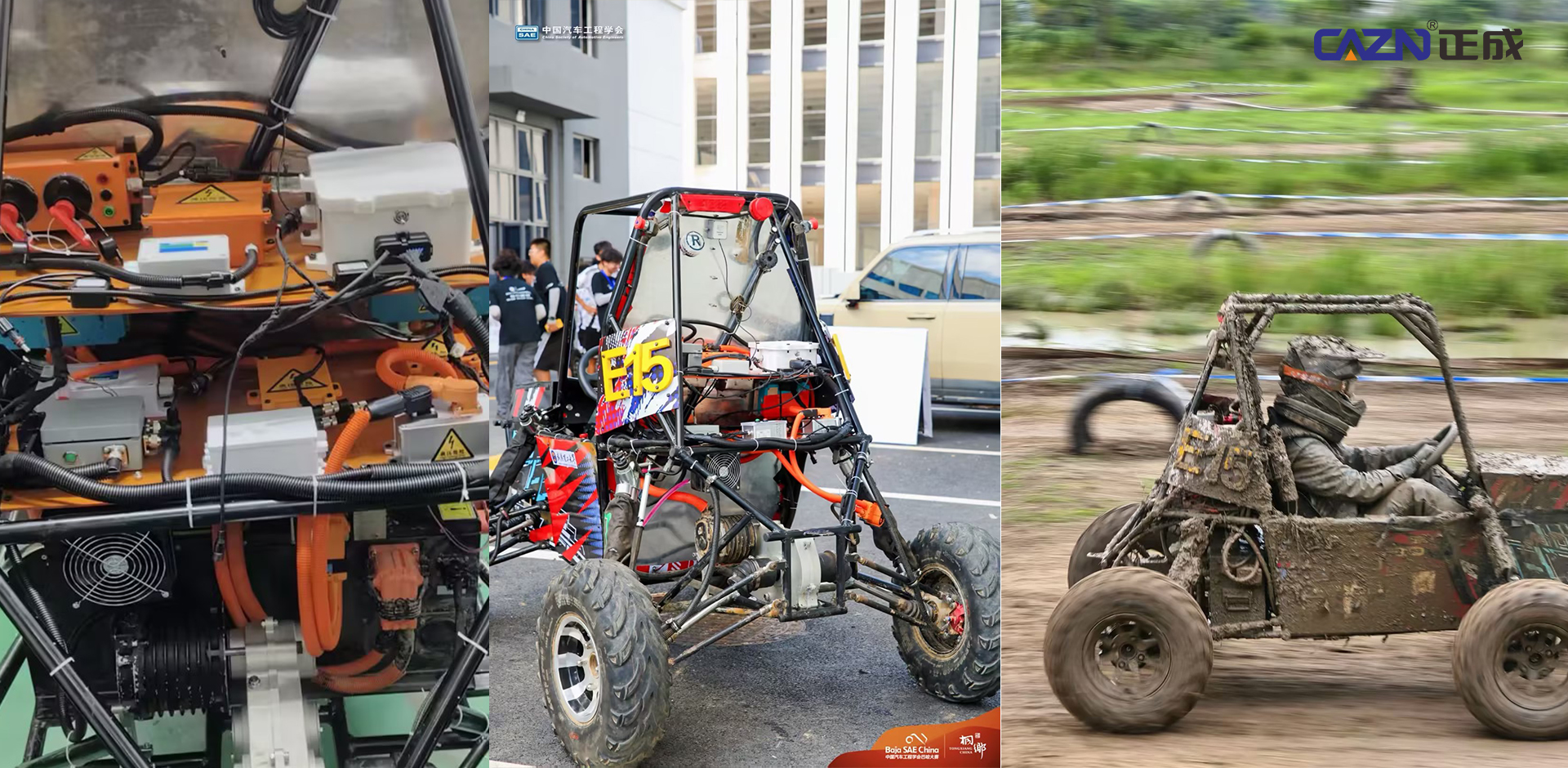

O veículo de corrida elétrico WUTEB Baja adota um trem de força totalmente elétrico. O motor elétrico serve como unidade de saída de energia, enquanto uma bateria de alta tensão fornece o fornecimento de energia. O controlador do motor gerencia a execução do acionamento e a unidade principal de controle do veículo é o VCU autodesenvolvido.

O VCU é responsável pela condução para frente e para trás, frenagem, seleção de marcha, comunicação CAN, execução de algoritmo de controle, proteção do circuito de segurança, registro de registro operacional e diagnóstico de falhas. Conexões elétricas confiáveis ​​são, portanto, essenciais para a operação estável do sistema de controle geral do veículo.

Conectores CAZN Série M verificados em Electric Baja Racing

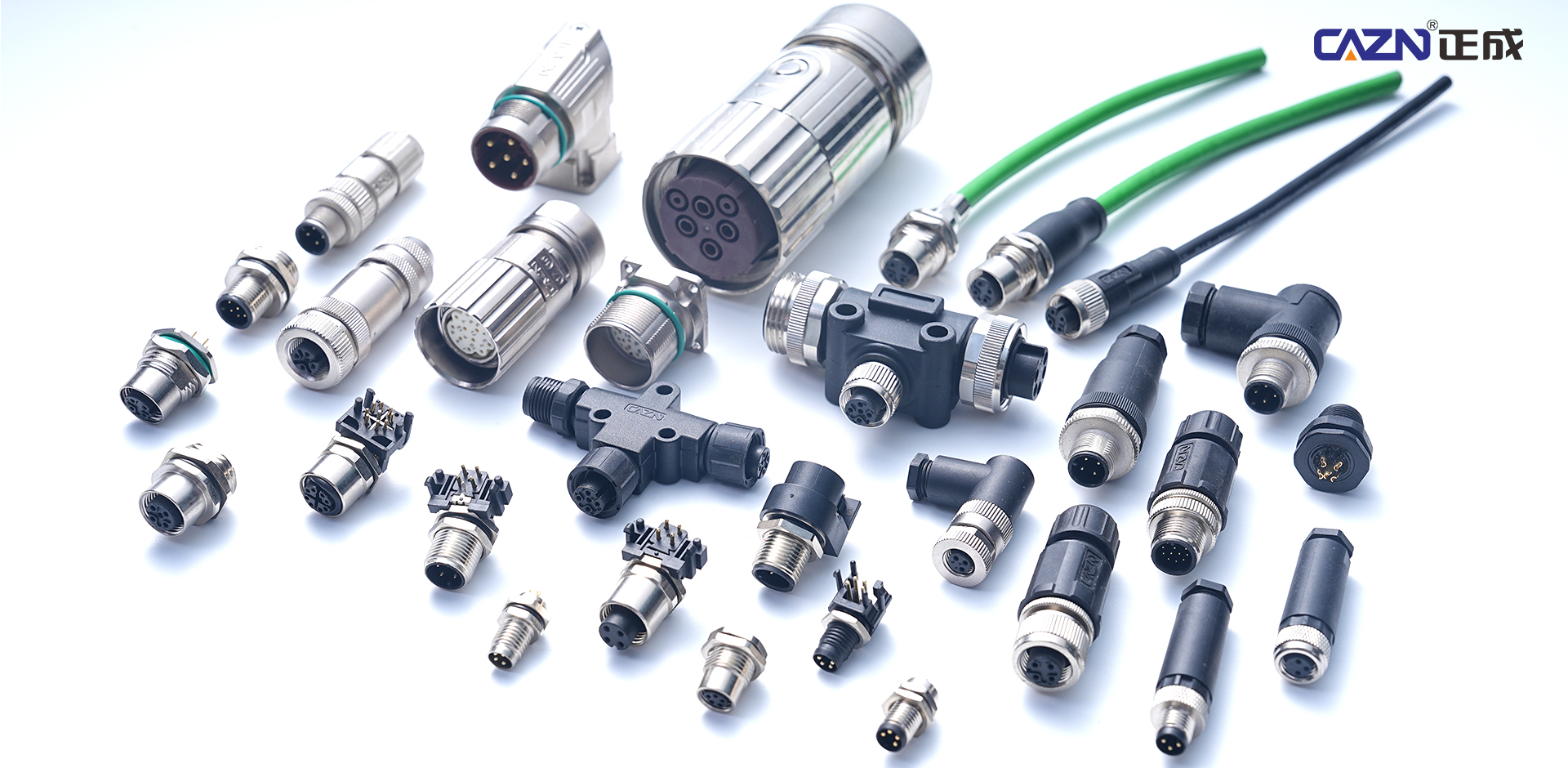

A CAZN fornece conectores macho e fêmea da série M juntamente com conjuntos de cabos compatíveis. Os produtos apresentam design compacto, conexões estáveis ​​e resistência à água, vibração, variação de temperatura e contaminação.

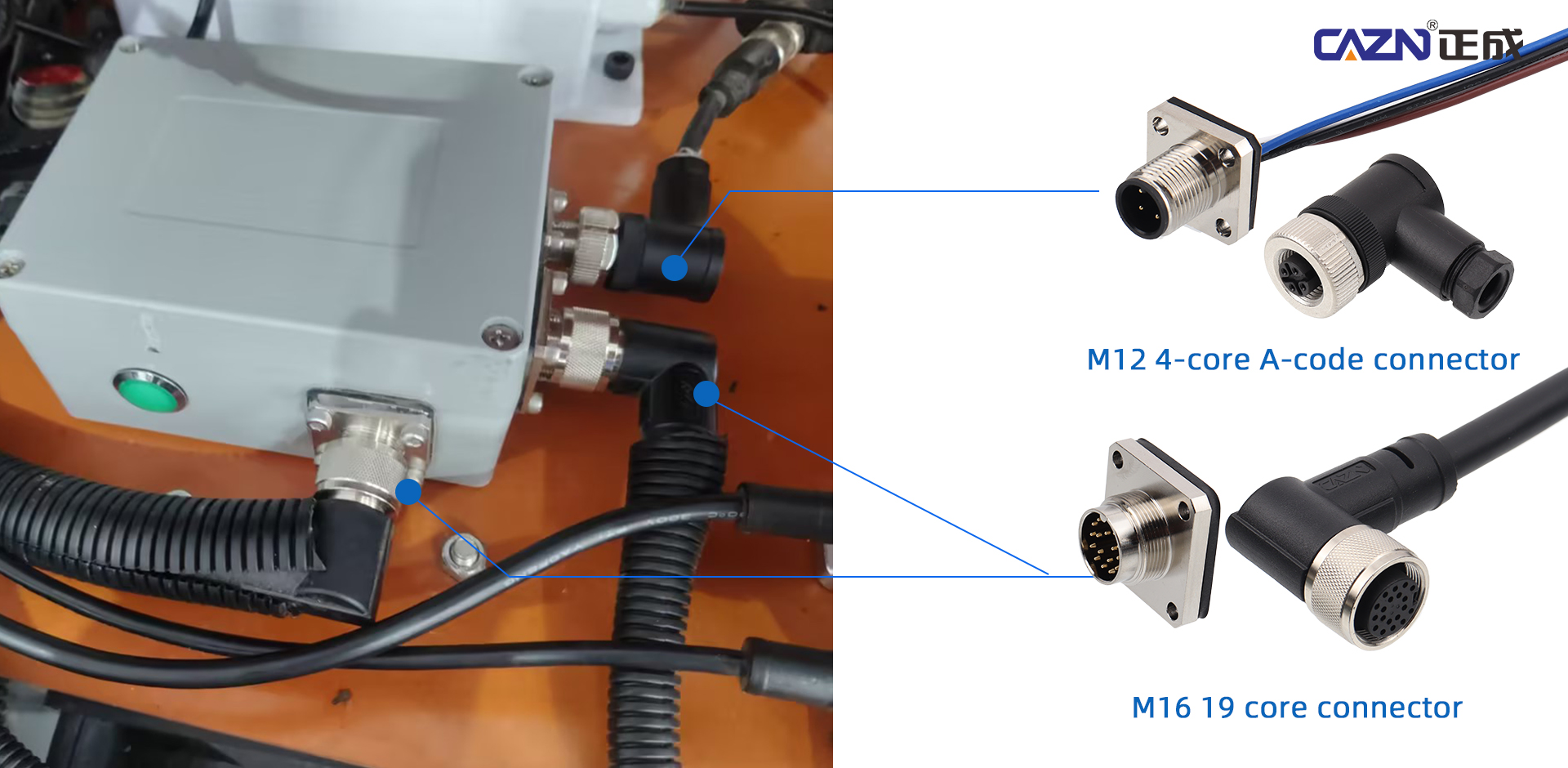

Na montagem VCU autodesenvolvida do veículo de corrida elétrico WUTEB Baja, os conectores CAZN Série M servem como interfaces principais entre o VCU e vários componentes elétricos. O chicote elétrico de baixa tensão do veículo é integrado ao conjunto VCU por meio de conectores CAZN, ajudando a manter o sinal elétrico e a transmissão de energia confiáveis ​​e fornecendo uma base sólida de hardware para o sistema de controle eletrônico do veículo.

A solução de conexão CAZN resistiu às exigentes condições das corridas off-road de Baja, sem falhas relacionadas ao conector observadas durante a aplicação prática.

Desde a inicialização e pré-carga de alta tensão até a saída de potência de acionamento, frenagem regenerativa, diagnóstico do veículo e proteção de segurança, os conectores CAZN fornecem a base de conexão física necessária para a operação estável do VCU.

A validação prática no veículo de corrida elétrico Baja da Universidade de Tecnologia de Wuhan demonstra a compatibilidade da solução completa de conexão CAZN com o conjunto VCU desenvolvido pela equipe. Ao permitir que o chicote elétrico de baixa tensão seja sistematicamente integrado e interconectado de forma confiável, o CAZN ajuda a suportar a transmissão estável de sinais em ambientes complexos de controle eletrônico.

Com sinais como pulso e conectividade como base, a CAZN fornece soluções de conectores automotivos de alta qualidade que estabelecem uma base de hardware confiável para sistemas de controle EV VCU, apoiando a operação estável, inteligente e eficiente de veículos elétricos de nova energia.
