26482

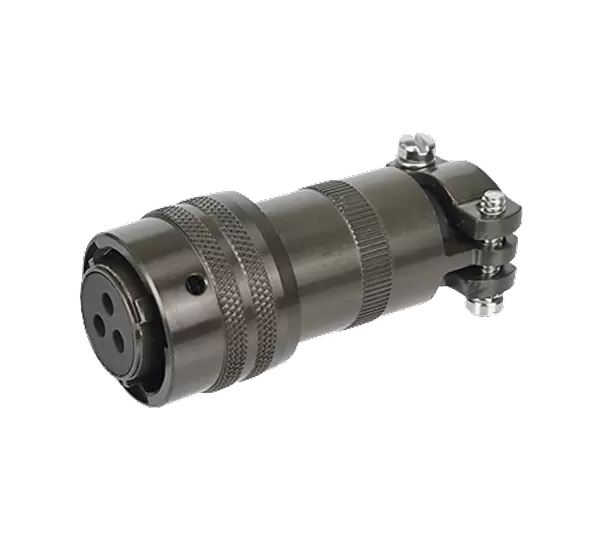

Plugue reto MS3116-12-3S (SR)

Série MIL-DTL-26482 I, Tipo: plugue 3116, Gênero: Feminino, Modo de conexão: Solda, Acoplamento: :Baioneta, Pino: 4,8,10,12,14 pinos, Cumpre o padrão: MIL-DTL-26482, Certificação: marcação RoHS,

INVESTIGAÇÃO

DOWNLOAD

Informações do produto

MECHANICAL PARAMETERS

Parâmetro mecânico

Material da casca	Liga de alumínio
Acabamento da casca	Revestimento de cromato verde-oliva sobre
Acabamento Alternativo Shell	Preto sobre zincagem (RoHs)
Isolador e ilhós	Borracha sintética
Contatos	Liga de cobre
Concluir contatos	Placa de ouro
Temperatura ambiente	-55℃ ~ +125℃
Ciclos de acasalamento	≥ 500 Ciclo
Pressão da água	48 horas em 6 pés de acordo com MIL-DTL-26482 3.6.14
Umidade	Tetação de umidade de 50 a 90% por 20 dias de acordo com MIL-DTL-26482 3.6.25
Spray de sal	Conectores não acoplados e capas protetoras atendem a exposição de 48 horas de acordo com EIA364.26 e MIL-DTL-26482 3.6.19
Vibração	10μs no máximo com descontinuidade de 10 a 2.000 Hz (15g) de acordo com EIA364.28 e MIL-DTL-26482 3.6.21
Choque	Duração de 50g's/11ms.três eixos principais Descontinuidade máxima de 10μs de acordo com EIA364.27 e MIL-DTL-26482 3.6.23

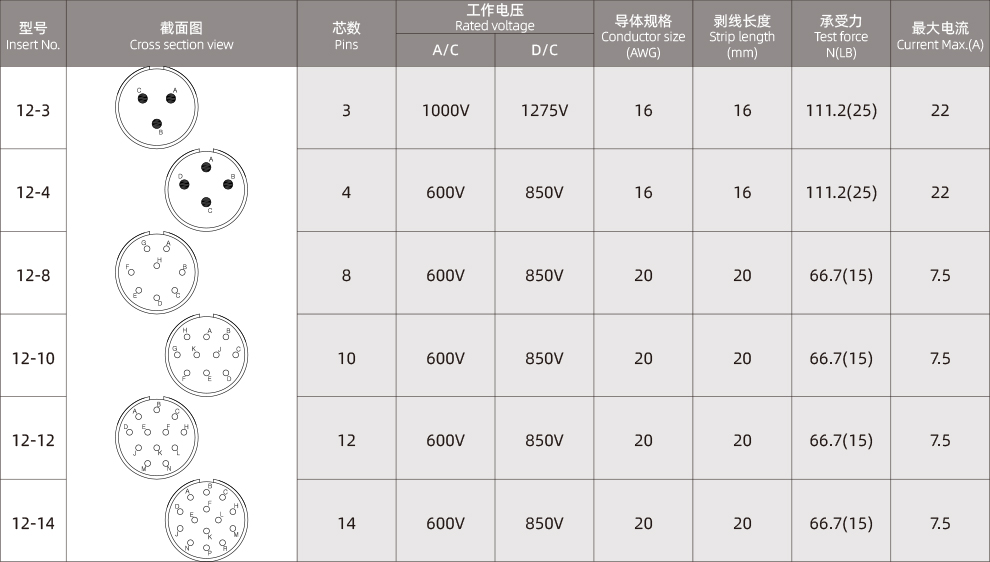

C12-PARÂMETROS ELÉTRICOS

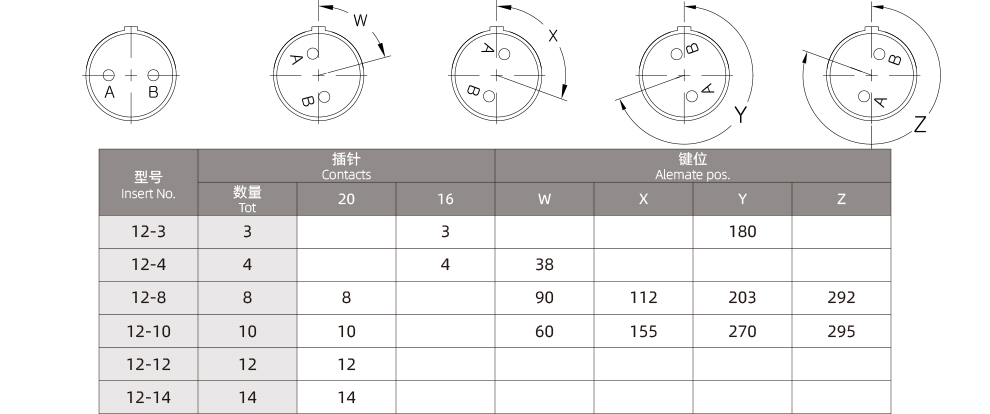

TABELA DE MAPA DE TECLADO C12

Diagrama elétrico

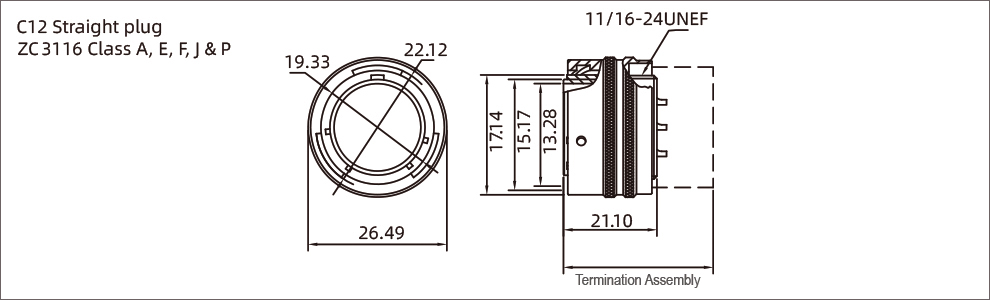

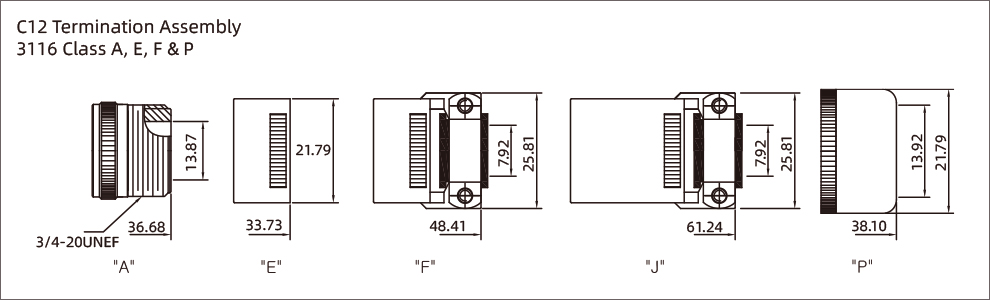

C12-DESENHO DIMENSIONAL

Pedido de produtos

Nome do produto	Tipo de conector	Tipo de contato	Nome do modelo	Baixar 3D	Baixar 2D
Plugue reto	12-3	Fixar contato	ZC3116A12-3P
Plugue reto	12-4	Fixar contato	ZC3116A12-4P
Plugue reto	12-8	Fixar contato	ZC3116A12-8P
Plugue reto	12-10	Fixar contato	ZC3116A12-10P
Plugue reto	12-12	Fixar contato	ZC3116A12-12P
Plugue reto	12-14	Fixar contato	ZC3116A12-14P
Plugue reto	12-3	Contato de soquete	ZC3116A12-3S
Plugue reto	12-4	Contato de soquete	ZC3116A12-4S
Plugue reto	12-8	Contato de soquete	ZC3116A12-8S
Plugue reto	12-10	Contato de soquete	ZC3116A12-10S
Plugue reto	12-12	Contato de soquete	ZC3116A12-12S
Plugue reto	12-14	Contato de soquete	ZC3116A12-14S

Nota: O padrão é Classe A e marrom oliva banhado a cádmio. Se precisar de outros estilos, consulte o atendimento ao cliente.
