M8

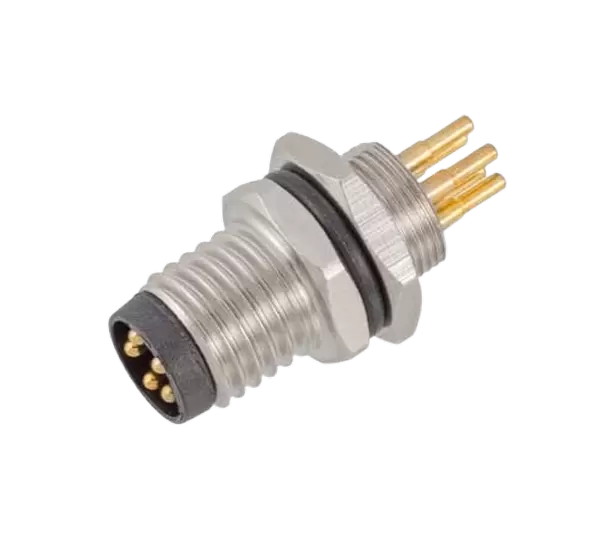

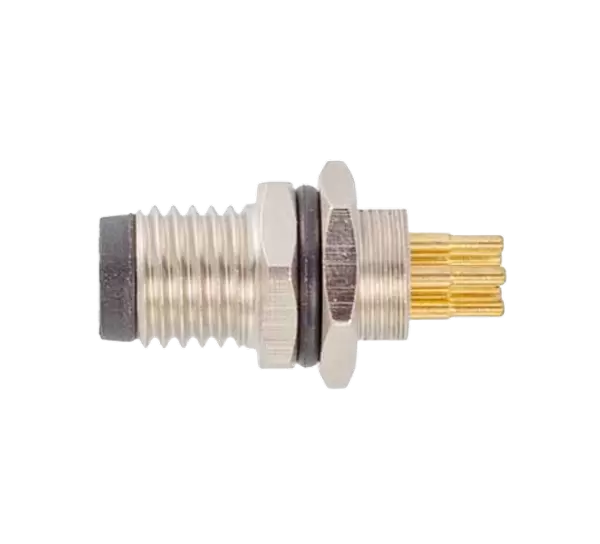

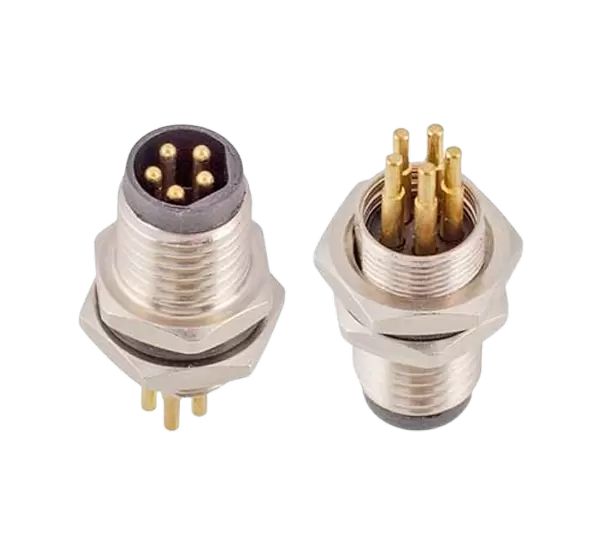

Soquete de montagem frontal macho M8 (PCB, parafuso M8 * 0,5)
<>

Conectores padrão europeu Série M8, Tipo de estrutura: Soquete de montagem frontal, Método de conexão: PCB, Tipo de pino: Macho, Número de contatos: 3,4,5,6,8 pinos, Escudo: Não, Certificação: CE, RoHS, UL, Padrão :IEC 61076-2-104,

Informações do produto
Parâmetro mecânico
Material da casca: Latão niquelado
Material isolante: PA66
Material de vedação: Resina epóxi/Borracha
Material de contato: Fósforo cobre banhado a ouro/latão cobre banhado a ouro
Material de moldagem: TPU/PVC
Impedância de isolamento: ≥100 MOΩ
Impedância de contato: ≤5mΩ
Durabilidade: ≥500 ciclos
Temperatura aplicável: -25℃ ~ +80℃
Grau à prova d'água: IP65/IP67
Padrão de execução: CEI 61076-2-104

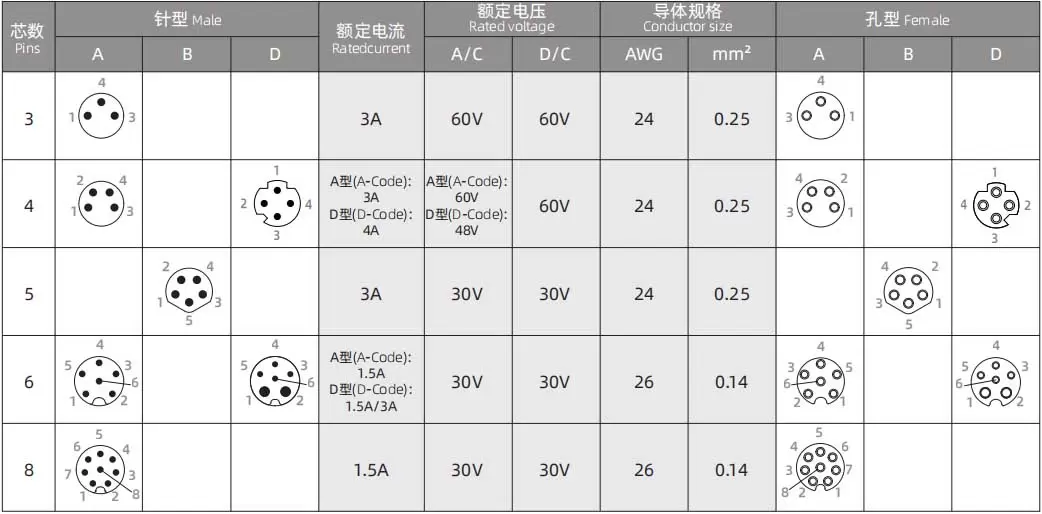

PARÂMETROS ELÉTRICOS

Diagrama elétrico

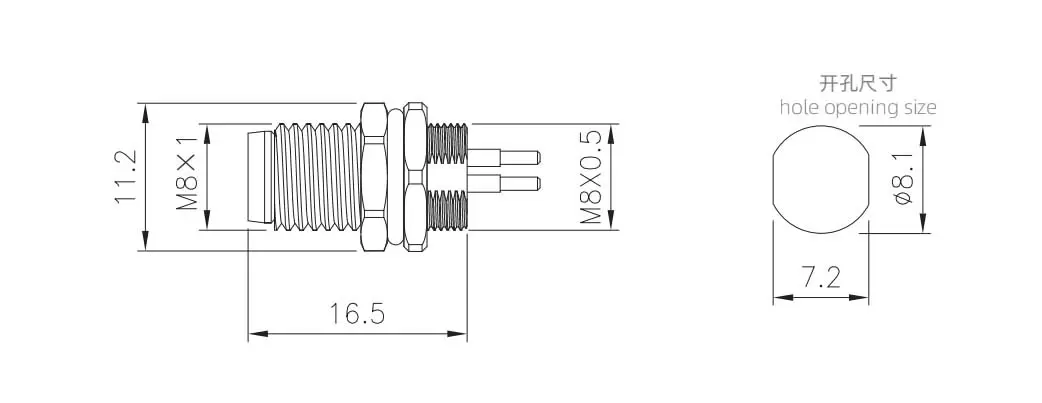

FICHA DE DADOS

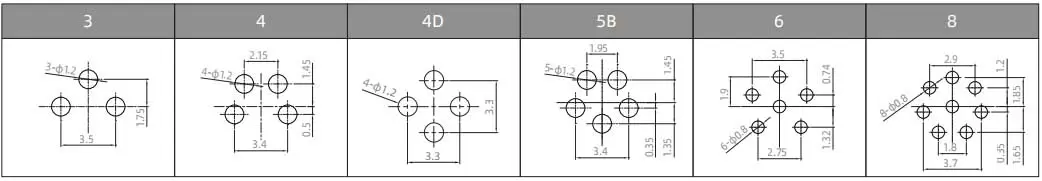

ARRANJO DE PINOS PCB

Pedido de produtos
Nome do produtoParafusoEstruturaAlfinetesProduto não.Baixar 3DBaixar 2D
Pino soquete-3A de montagem frontal macho M8M8x0,5PCB3AM8-P3A-GPB M8
Pino soquete-4A de montagem frontal macho M8M8x0,5PCB4AM8-P4A-GPB M8
Pino soquete-4D de montagem frontal macho M8M8x0,5PCB4DM8-P4D-GPB M8
Pino soquete-5B de montagem frontal macho M8M8x0,5PCB5BM8-P5B-GPB M8
Pino soquete-6A de montagem frontal macho M8M8x0,5PCB6AM8-P6A-GPB M8
Pino soquete-8A de montagem frontal macho M8M8x0,5PCB8AM8-P8A-GPB M8
