Casa / Produtos / Conector Circular / M5 / Plugue em forma de furo reto M5
M5

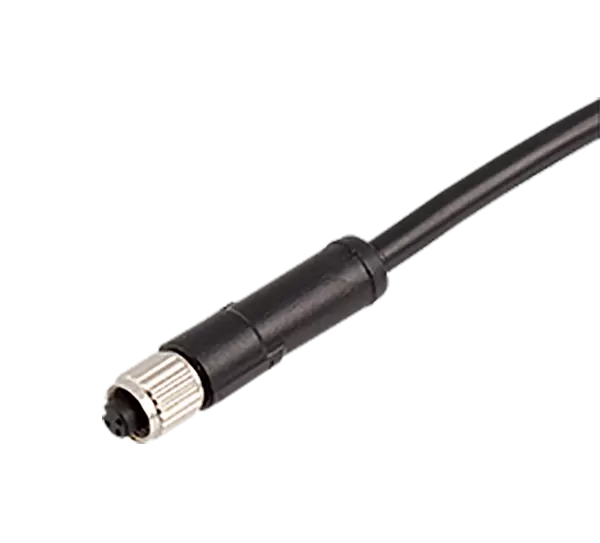

Conector padrão europeu série M5 Tipo de estrutura: Plugue reto sobremoldado Tipo de pino: Fêmea Número de contatos: 3, 4 pinos Material do cabo: PVC/PUR Blindagem: Não Comprimento do cabo: 1/2/5 metros (personalizável) Certificação: CE, RoHS, UL, Padrão: IEC 61076-2-104
Parâmetros mecânicos
| Material da carcaça: | Latão niquelado |
| Material do núcleo de borracha: | PA66/TPU |
| Material de vedação: | Resina epóxi/borracha fluorada |
| Material do pino: | Bronze fósforo banhado a ouro/latão banhado a ouro |
| Material de moldagem: | PUR/PVC |
| Resistência de isolamento: | ≥100 MOΩ |
| Resistência de contato: | ≤5mΩ |
| Tempos de plug-in: | ≥500 vezes |
| Temperatura aplicável: | -25℃ ~ +80℃ |
| Nível de proteção: | IP65/IP67 |
| Padrão de implementação: | CEI 61076-2-105 |
Parâmetros elétricos
| Alfinetes | Macho | Corrente nominal | Tensão nominal | Tamanho do condutor | Fêmea | ||
| Ar condicionado | D/C | AWG | mm² | ||||
| 3 |  | 1A | 60 V | 60 V | 26 | 0,14 |  |
| 4 |  | 1A | 60 V | 60 V | 26 | 0,14 |  |
Diagrama elétrico
Dimensões
Definição de fiação
| Alfinetes | Cor do núcleo do fio | |
| 3 pinos | ||
| 1 | BN | |
| 2 | - | |
| 3 | BU | |
| 4 | BK | |
| Alfinetes | Cor do núcleo do fio | |
| 4 pinos | ||
| 1 | BN | |
| 2 | QU | |
| 3 | BU | |
| 4 | BK | |
• Definição da fiação conforme padrões convencionais, se conforme contrato ou outro entre em contato com nosso comercial.
Pedido de produtos
| Nome do produto | Modelo de produto protegido | Modelo de produto sem blindagem | Alfinetes | Baixar 3D | Baixar 2D |
| Plugue fêmea reto M5, 3 núcleos, xx metros, fio de PVC | M5-S3-MWA-xxPV-S | M5-S3-MWA-xxPV | 3 | ||
| Plugue fêmea reto M5, 4 núcleos, xx metros, fio de PVC | M5-S4-MWA-xxPV-S | M5-S4-MWA-xxPV | 4 |
• Se você precisar escolher outros materiais de fio, consulte o atendimento ao cliente
