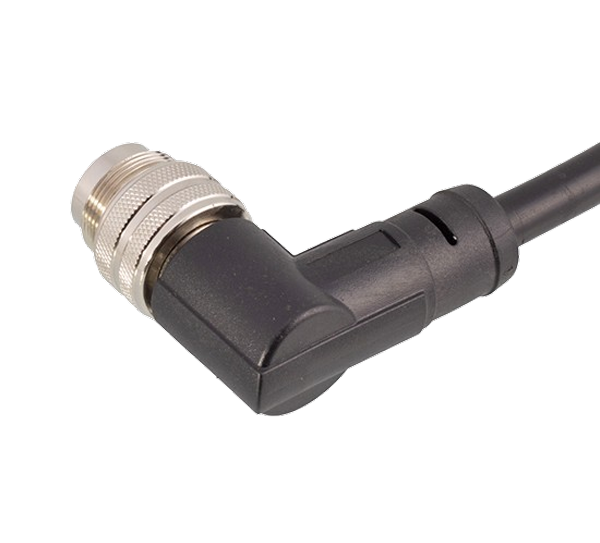

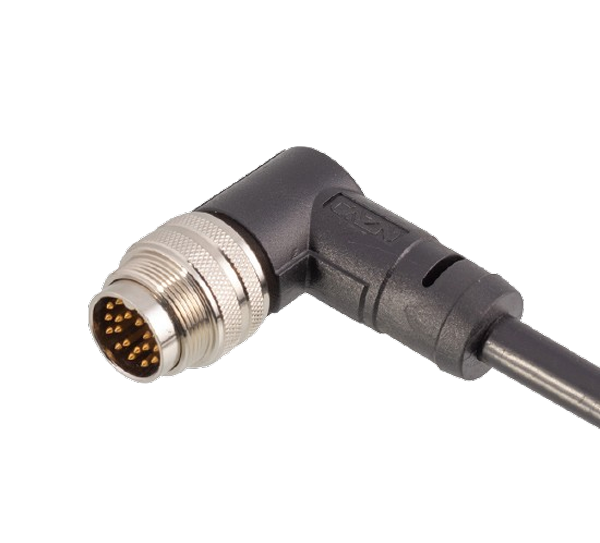

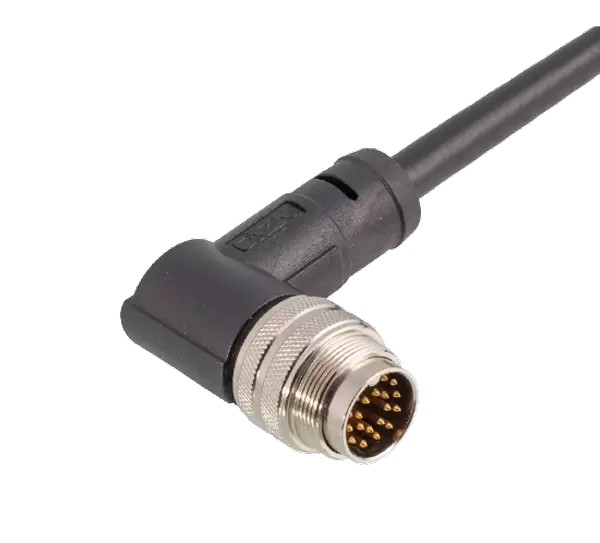

Casa / Produtos / Conector Circular / M16 / Plugue sobremoldado macho angular M16
M16
Conector padrão europeu série M16, Tipo de estrutura: Plugue sobremoldado angular Tipo de pino: Macho Número de contatos: 2,3,4,5,6,7,8,12,14,16,19,24 pinos Método de conexão: Escudo de solda: Sim /SEM Certificação: CE, RoHS, UL,
Informações do produto
MECHANICAL PARAMETERS
PARÂMETROS MECÂNICOS
| Material da casca: | Latão/liga de zinco niquelado/latão niquelado |
| Material isolante: | PA66 |
| Material de vedação: | Resina epóxi/Borracha |
| Material de contato: | Latão/fósforo cobre banhado a ouro |
| Material de moldagem: | TPU/PVC |
| Faixa de fiação: | PG7:4~6mm; PG9:6~8mm |
| Impedância de contato: | ≤5mΩ |
| Durabilidade: | ≥500 ciclos |
| Temperatura aplicável: | -25℃ ~ +80℃ |
| Grau à prova d'água: | IP65/IP67 |

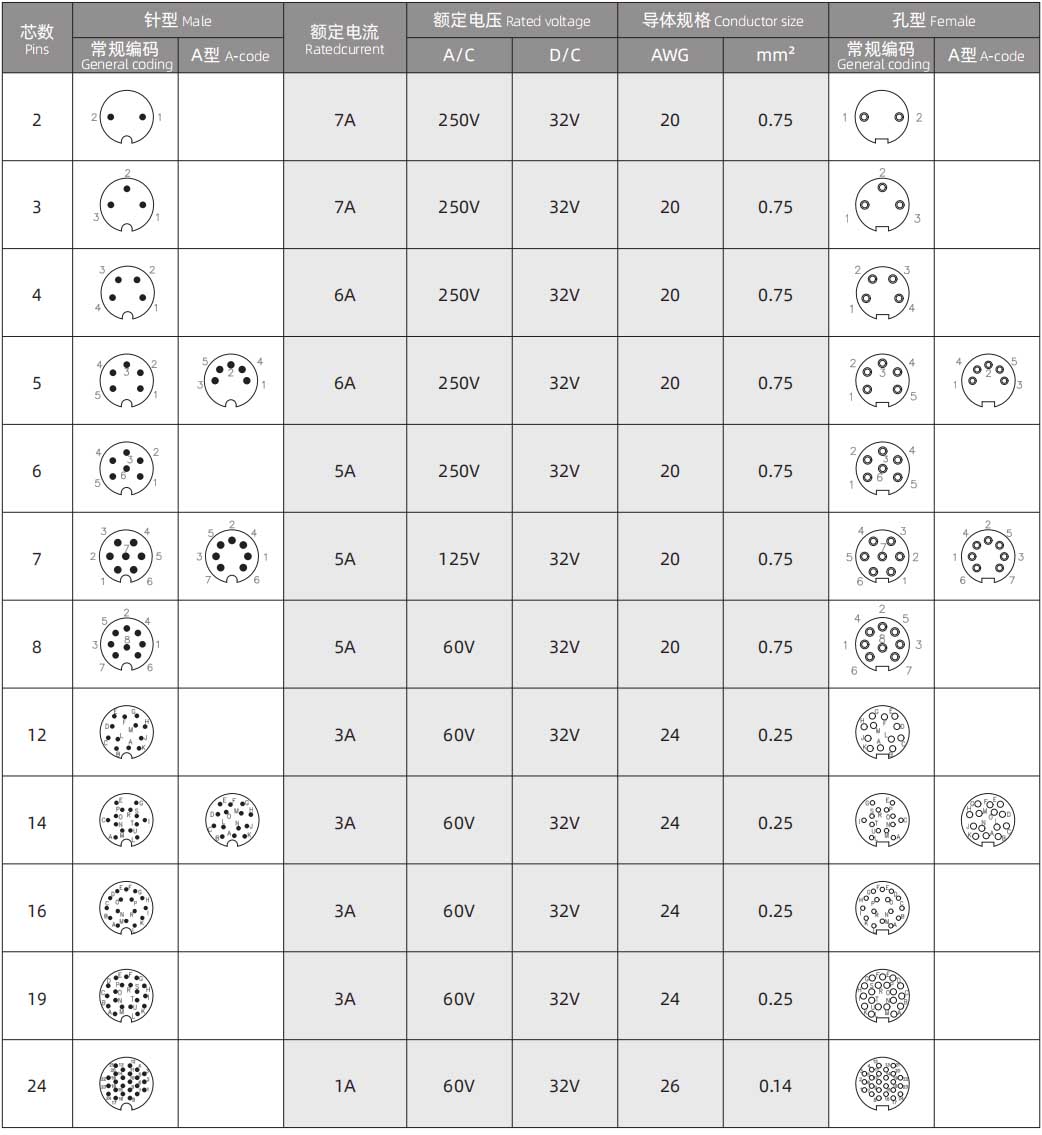

PARÂMETROS ELÉTRICOS M16
Diagrama elétrico
FICHA DE DADOS
Pedido de produtos
| Nome do produto | Modelo (blindado) | Modelo (não blindado) | Alfinetes | 3DBaixar | 2D Baixar |
| Plugue sobremoldado macho angular M16-2Pins-xxM-PVC | M16-P2-MWD-xxPV-S | M16-P2-MWD-xxPV | 2 |
| Blindado/Não Blindado |
| Plugue sobremoldado macho angular M16-3Pins-xxM-PVC | M16-P3-MWD-xxPV-S | M16-P3-MWD-xxPV | 3 |
|
|
| Plugue macho angular M16 sobremoldado-4 pinos-xxM-PVC | M16-P4-MWD-xxPV-S | M16-P4-MWD-xxPV | 4 |
|
|
| Plugue sobremoldado macho angular M16-5Pins-xxM-PVC | M16-P5-MWD-xxPV-S | M16-P5-MWD-xxPV | 5 |
|
|
| Plugue sobremoldado macho angular M16-6Pins-xxM-PVC | M16-P6-MWD-xxPV-S | M16-P6-MWD-xxPV | 6 |
|
|
| Plugue sobremoldado macho angular M16-7Pins-xxM-PVC | M16-P7-MWD-xxPV-S | M16-P7-MWD-xxPV | 7 |
|
|
| Plugue sobremoldado macho angular M16-8Pins-xxM-PVC | M16-P8-MWD-xxPV-S | M16-P8-MWD-xxPV | 8 |
|
|
| Plugue sobremoldado macho angular M16-12Pins-xxM-PVC | M16-P12-MWD-xxPV-S | M16-P12-MWD-xxPV | 12 |
|
|
| Plugue sobremoldado macho angular M16-14Pins-xxM-PVC | M16-P14-MWD-xxPV-S | M16-P14-MWD-xxPV | 14 |
|
|
| Plugue sobremoldado macho angular M16-16Pins-xxM-PVC | M16-P16-MWD-xxPV-S | M16-P16-MWD-xxPV | 16 |
|
|
| Plugue sobremoldado macho angular M16-19Pins-xxM-PVC | M16-P19-MWD-xxPV-S | M16-P19-MWD-xxPV | 19 |
|
|
| Plugue sobremoldado macho angular M16-24Pins-xxM-PVC | M16-P24-MWD-xxPV-S | M16-P24-MWD-xxPV | 24 |
|
|
| Plugue sobremoldado macho angular M16-5APins-xxM-PVC | M16-P5A-MWD-xxPV-S | M16-PA-MWD-xxPV | 5A |
|
|
| Plugue sobremoldado macho angular M16-7APins-xxM-PVC | M16-P7A-MWD-xxPV-S | M16-P7A-MWD-xxPV | 7A |
|
|
| Plugue sobremoldado macho angular M16-14APins-xxM-PVC | M16-P14A-MWD-xxPV-S | M16-P14A-MWD-xxPV | 14A |
|
|
*Se você precisar escolher outro fio, consulte o atendimento ao cliente
