Casa / Produtos / Conector Circular / M14 / Solda de soquete de montagem frontal fêmea M14
M14

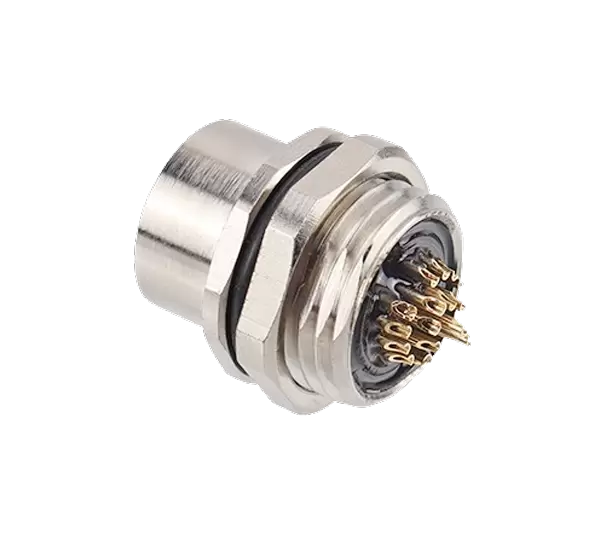

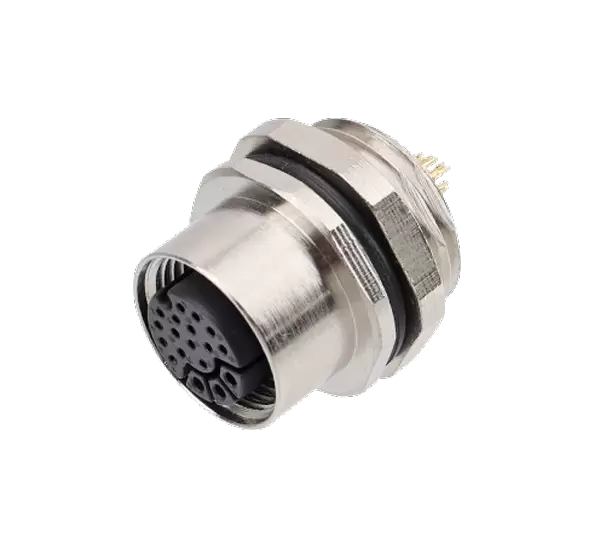

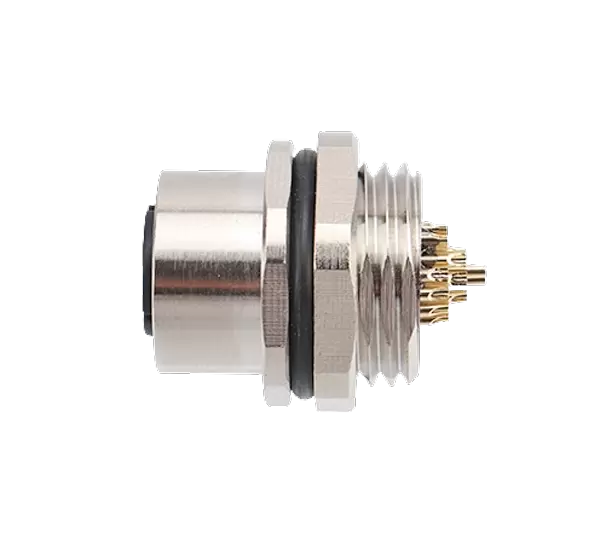

Conector padrão europeu série M14 Tipo de estrutura: plugue de soquete de montagem frontal Tipo de pino: tipo fêmea Número de contatos: 2,3,4,5,8,12,14,19 pinos Método de conexão: solda Escudo: Sem Certificação: CE, ROHS, UL, Padrão: IEC 61076-2-101
Parâmetro Técnico
| Material da casca | Chapeamento de níquel de latão/níquel de liga de zinco/PA+GF |
| Material isolante | PA66 |
| Material de vedação | Resina epóxi/Borracha |
| Material de contato | Latão/cobre fósforo banhado a ouro |
| Material de moldagem | TPU/PVC |
| Impedância de isolamento | ≥ 100mΩ |
| Impedância de contato | ≤ 5mΩ |
| Durabilidade | ≥ 500 ciclos |
| Temperatura aplicável | -25°C~+80°C |
| Impermeável | IP65/IP67 |
| Padrão executivo | IPC-A-620 |

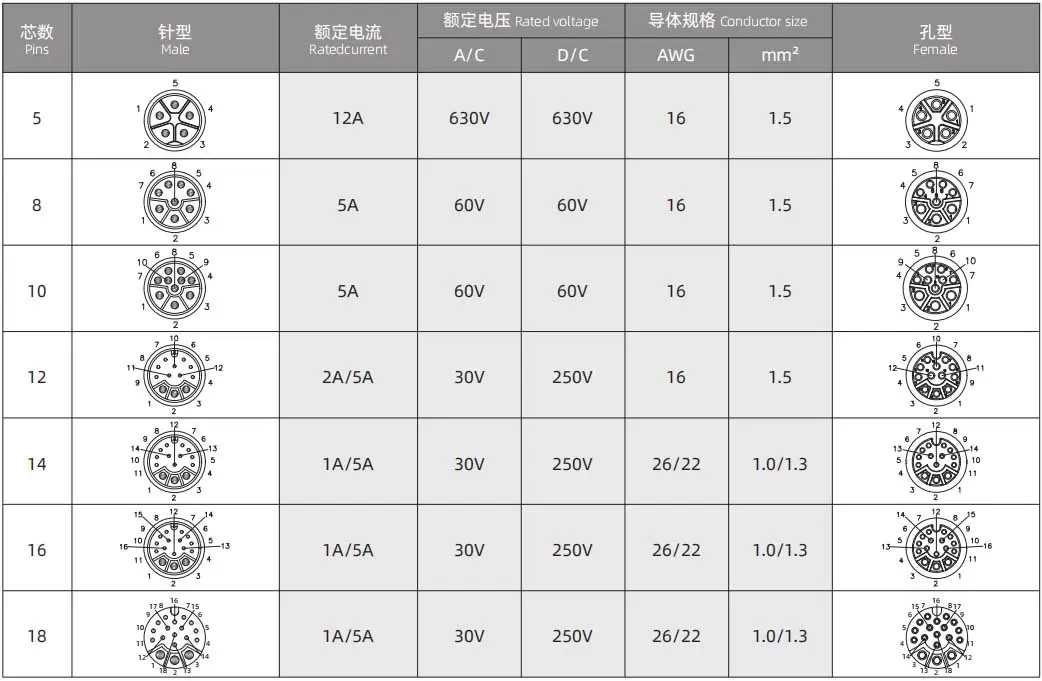

Parâmetro elétrico
Diagrama elétrico

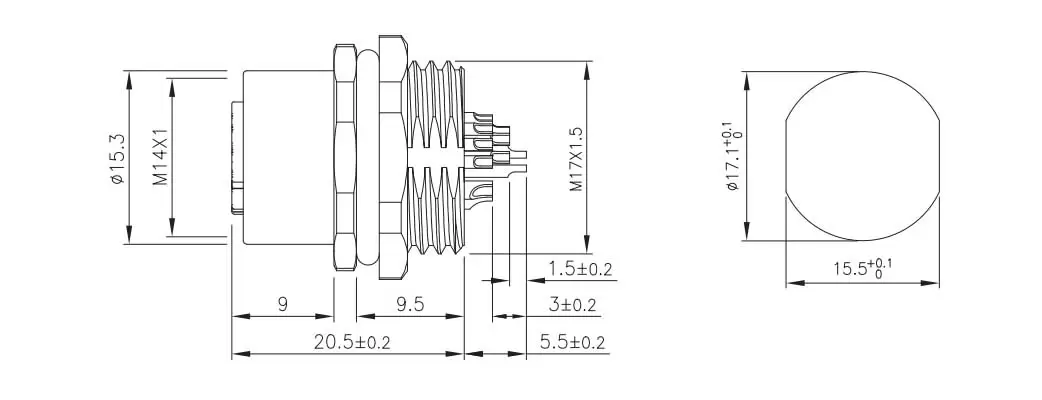

Dimensão

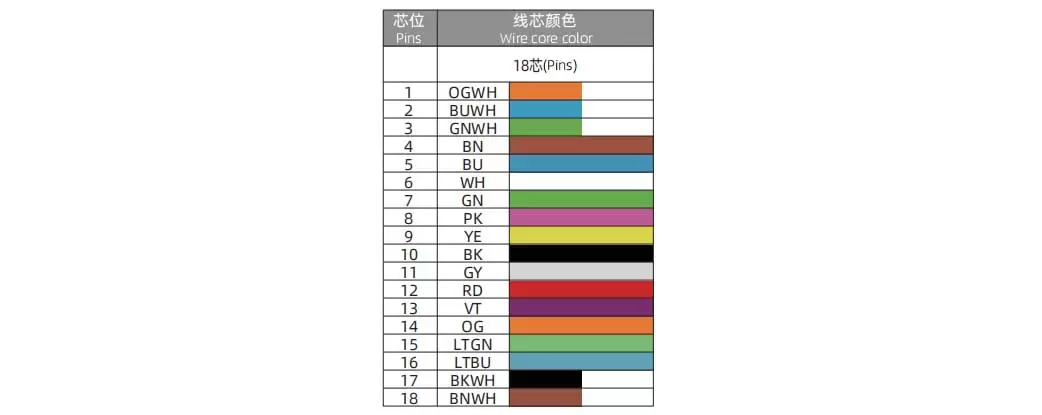

Definição de fiação
Pedido de produtos
| Nome do produto | Nome do produto | Baixar 3D | Baixar 2D |
| Soquete de montagem frontal fêmea M14 -solda-18 pinos | M14-S18-GWB M17 |
|
|
