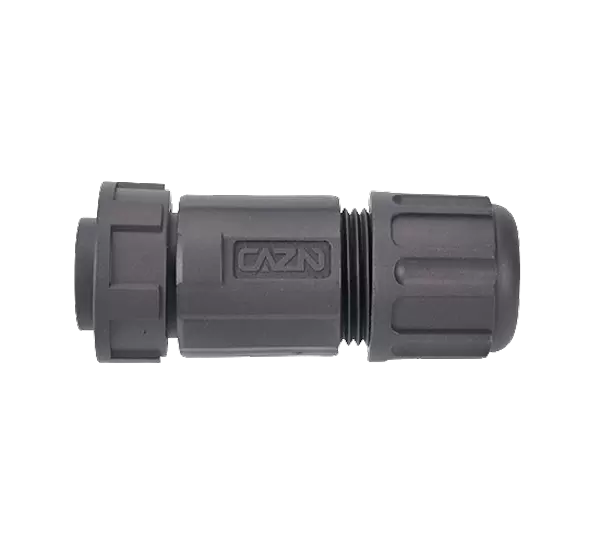

Casa / Produtos / Conector E / E16 / Plugue instalável em campo fêmea reto E16 (baioneta)
E16
Conector plástico à prova d'água / série E16 Tipo: Plugue montado reto Gênero: Fêmea Acoplamento: Baioneta (B) Terminação: Solda Número de núcleos: 2,3,4,5,6 7,18,20,21,22 pinos Blindados: Sem certificação : Marcação RoHS
Informações do produto
MECHANICAL PARAMETERS
Parâmetro mecânico
| Material da concha: | Plástico termoplástico PA66, grau retardador de chama: V-0 |
| Materiais de contato: | Cobre banhado a ouro |
| Acoplamento: | Baioneta(B) |
| Forma de rescisão: | Solda |
| Solda: | ≥500 ciclos |
| Resistência de isolamento: | ≥2000mΩ |
| Temperatura aplicável: | -40℃ ~ +105℃ |
| Faixa de fiação: | 6,0 mm ~ 13,0 mm |
| Grau à prova d'água: | IP67,IP68 |
| Especificações: | 1"-20UNEF |
| Corrente nominal: | 250~600V CA/CC |
PARÂMETROS ELÉTRICOS
Diagrama elétrico
Dimensões
Pedido de produtos
| NomeDoProduto | Alfinetes | P/N | Baixar 3D | Baixar 2D |
| Plugue instalável em campo fêmea reto E16 (baioneta) | 2 | E16B-S2-PWA12.5 | ||
| Plugue instalável em campo fêmea reto E16 (baioneta) | 3 | E16B-S3-PWA12.5 | ||
| Plugue instalável em campo fêmea reto E16 (baioneta) | 4 | E16B-S4-PWA12.5 | ||
| Plugue instalável em campo fêmea reto E16 (baioneta) | 5 | E16B-S5-PWA12.5 | ||
| Plugue instalável em campo fêmea reto E16 (baioneta) | 6 | E16B-S6-PWA12.5 | ||
| Plugue instalável em campo fêmea reto E16 (baioneta) | 7 | E16B-S7-PWA12.5 | ||
| Plugue instalável em campo fêmea reto E16 (baioneta) | 18 | E16B-S18-PWA12.5 | ||
| Plugue instalável em campo fêmea reto E16 (baioneta) | 20 | E16B-S20-PWA12.5 | ||
| Plugue instalável em campo fêmea reto E16 (baioneta) | 21 | E16B-S21-PWA12.5 | ||
| Plugue instalável em campo fêmea reto E16 (baioneta) | 22 | E16B-S22-PWA12.5 |
