CAZN | Conector M8 com codificação A de 6 pinos

O conector M8 de 6 pinos com código A é uma solução compacta de interconexão industrial em conformidade com IEC 61076-2-104. Projetado para transmissão de vários sinais em aplicações com espaço limitado, ele possui um mecanismo de travamento com rosca M8 × 1 e codificação com código A para evitar acoplamento incorreto com conectores M8 com código B ou código D. Sua principal vantagem é a transmissão confiável de seis circuitos de sinal independentes dentro do formato compacto M8.

Principais especificações elétricas

Contagem de pinos: 6 pinos, codificação A

Tensão nominal: 30 V CA/CC

Corrente nominal: 1,5 A por contato; resistência de contato ≤ 5 mΩ; corrente total não superior a 4 A. Devido ao espaçamento reduzido entre contatos, a versão de 6 pinos tem uma corrente nominal mais baixa do que os modelos de 3 e 4 pinos.

Classificação de proteção: IP67 quando devidamente acoplado e travado, fornecendo proteção contra entrada de poeira e imersão temporária sob condições especificadas.

Bitola do fio: Normalmente 0,14 mm² (26 AWG), com 0,25 mm² (24 AWG) também disponível.

Temperatura operacional: -40°C a +80°C

Contatos: Cobre banhado a ouro, com ciclo de vida de pelo menos 500 ciclos.

Construção: Disponível nas versões blindada e não blindada.

Configuração de fiação

Abreviações das cores dos fios: BN = Marrom, WH = Branco, BU = Azul, BK = Preto, GY = Cinza, PK = Rosa.

Os layouts de contato masculino e feminino são imagens espelhadas um do outro. O recurso de codificação com código A evita o acoplamento incorreto, permitindo que o conector se encaixe apenas com conectores M8 de 6 pinos compatíveis com código A, e não com conectores M8 com código B ou D.

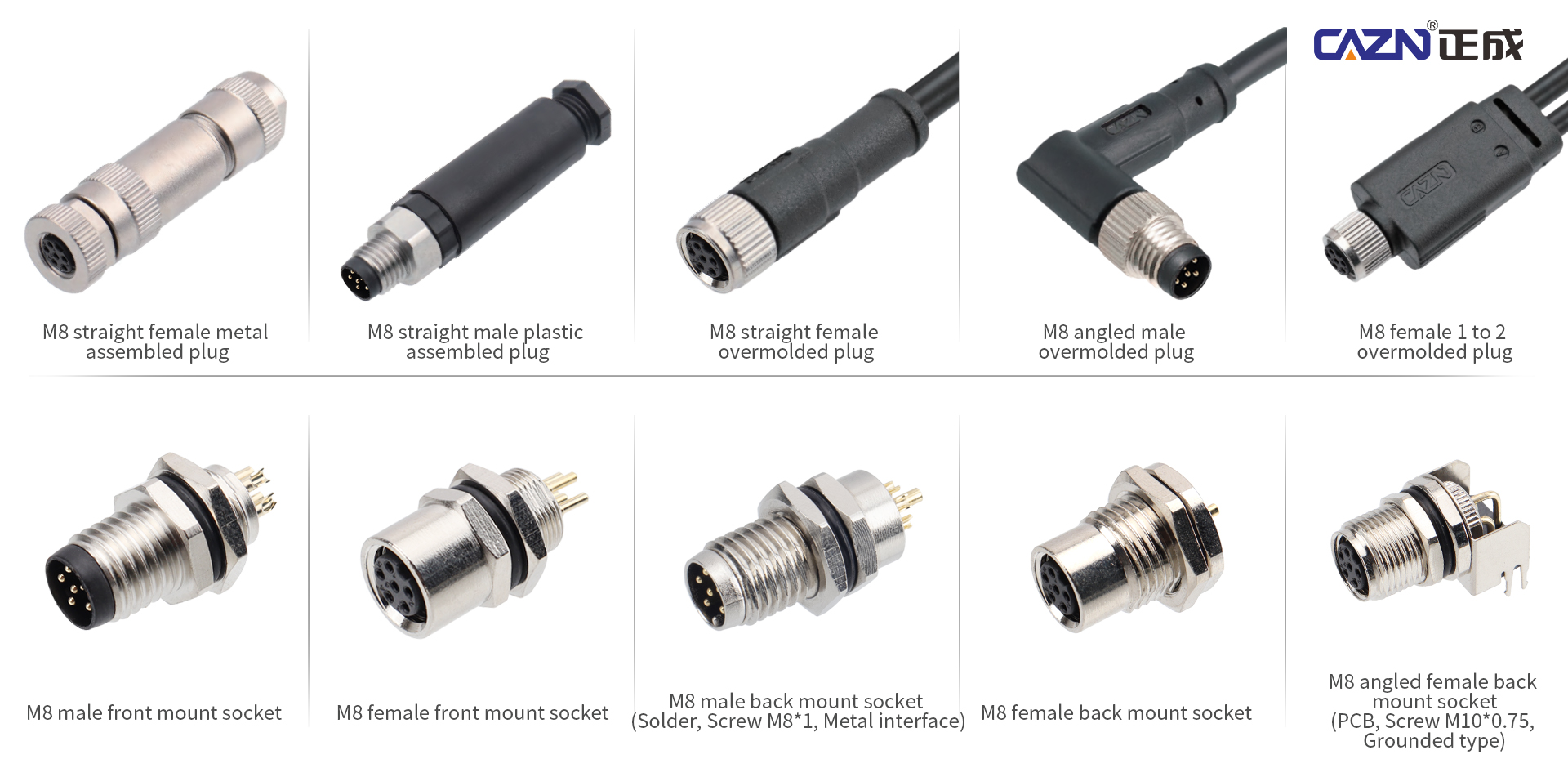

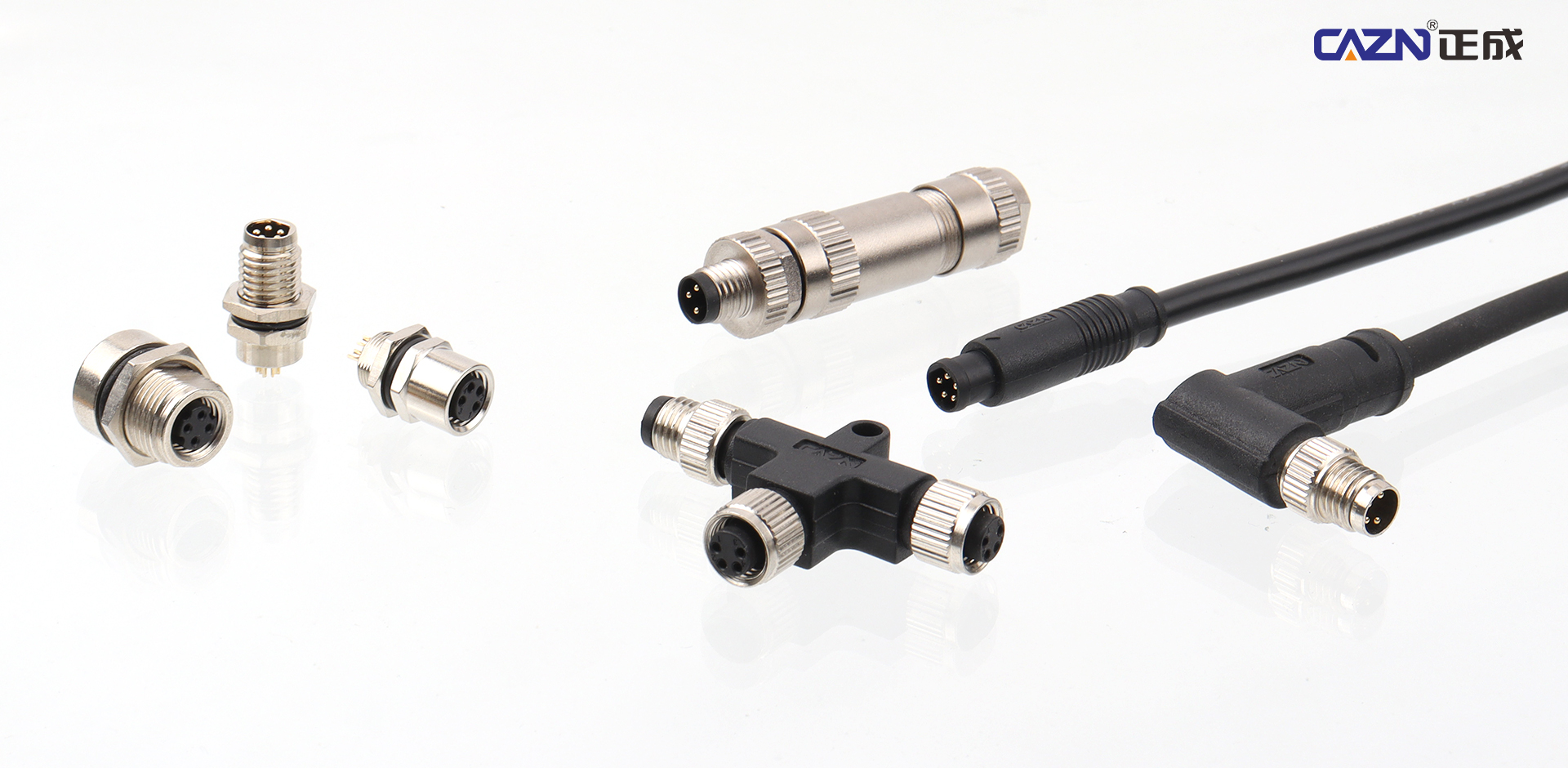

Configurações de conector disponíveis

Tipo de cabo moldado: Disponível com conectores retos ou em ângulo de 90 graus e cabos de PVC ou PUR. O cabo e o conector são moldados integralmente na fábrica, tornando esta a configuração mais comum.

Tipo conectável em campo: Projetado para fiação no local sem moldagem por injeção, tornando-o adequado para comissionamento, solução de problemas e manutenção.

Receptáculos para montagem em painel: Disponíveis em configurações de painel de montagem frontal ou traseira, bem como versões de montagem em superfície de PCB (SMD) e de pino de solda para integração direta em placas de circuito de equipamentos.

Versões Macho e Fêmea: Disponíveis com contatos macho (pinos) ou contatos fêmea (soquetes) para atender diferentes requisitos de conexão.

Aplicações Típicas

O conector M8 de 6 pinos com codificação A é uma interface de alta densidade para sinais de baixa potência, comumente usada em:

• Encoders rotativos compactos

• Sensores multicanais e sondas de medição

• Câmeras industriais em miniatura e eliminadores eletrostáticos

• Módulos IO-Link para aquisição de múltiplos sinais

• Conexões de sinal em equipamentos com espaço de instalação extremamente limitado

• Interfaces de sinal para atuadores compactos

• Interconexões de sinal multicanal onde é preferida uma alternativa menor aos conectores multipinos M12 maiores

Conectores codificados A de 6 pinos CAZN M8 para transmissão de sinal confiável

Como uma interface compacta multissinais, o conector M8 de 6 pinos com codificação A é a escolha ideal para encoders miniatura, módulos IO-Link e equipamentos de medição de precisão. A série de conectores CAZN está em conformidade com o padrão IEC 61076-2-104 e possui contatos banhados a ouro para desempenho elétrico confiável e resistência à vibração, ao mesmo tempo que equilibra compatibilidade com durabilidade ambiental.

A CAZN fornece testes de amostras, orientação para seleção de conectores e serviços de chicotes elétricos personalizados para ajudar os clientes a atender aos requisitos de interconexão de sinais de equipamentos por meio de uma solução integrada.
