Casa / Produtos / Conector E / E-DB / EDB1 - Plugue em formato de furo reto
E-DB

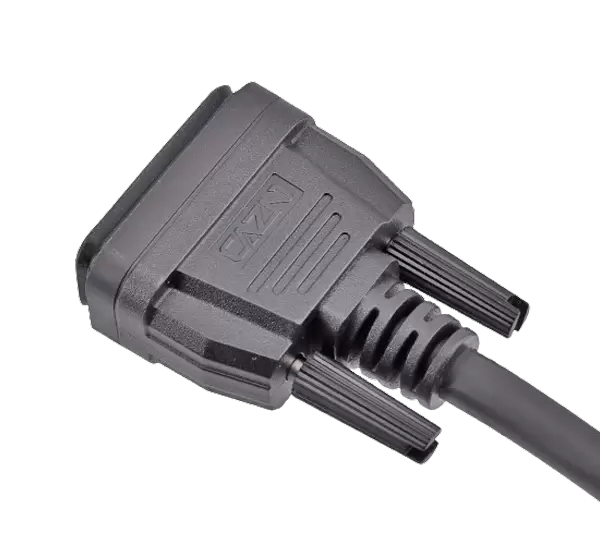

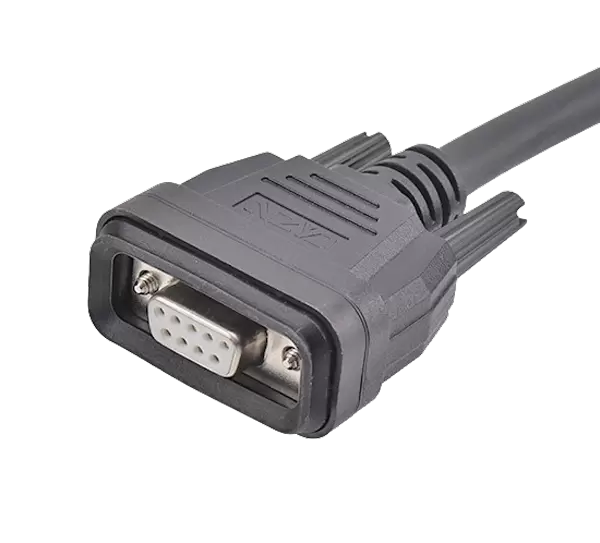

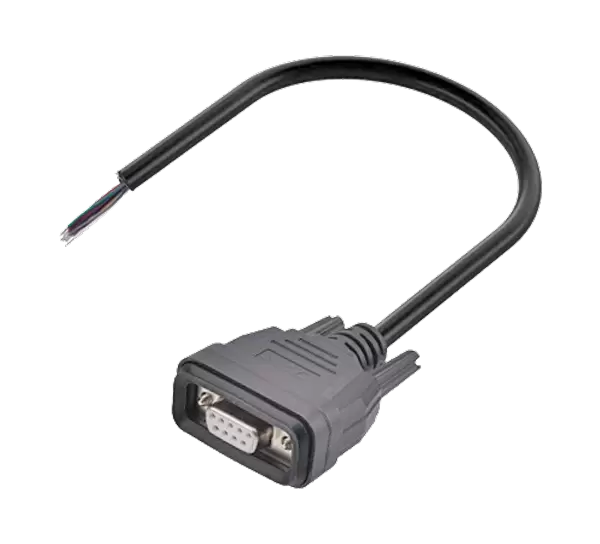

Conector plástico à prova d'água série EDB, Tipo: Plugue reto sobremoldado, Gênero: Feminino, Número de núcleos: 9,15H,2W2,2W2C,5W1 pinos, Grau retardador de chama:V-0 Blindado: Sim/Não, Certificação: CE/RoHS.
Informações do produto
PARÂMETROS DO PRODUTO
| Corrente nominal: | 10A/20A/30A/40A |
| Tensão nominal: | 1000V |
| Tensão suportável: | 500V |
| Impedância de isolamento: | 5000 MΩ |
| Impedância de contato: | 10 mΩ |
| Força de tração: | Os produtos estão em conformidade com IEC60807-3 |
| Faixa de fiação: | 8 mm ~ 14 mm |
| Durabilidade: | ≥500次 |
| Temperatura aplicável: | -55℃ ~ +105℃ |
| Material da casca: | PA66 termoplástico, grau retardador de chama: V-0 |
| Grau à prova d'água: | IP65/IP67 |
| Os produtos estão em conformidade: | CECC 7501-802.IEC 60807-3 |

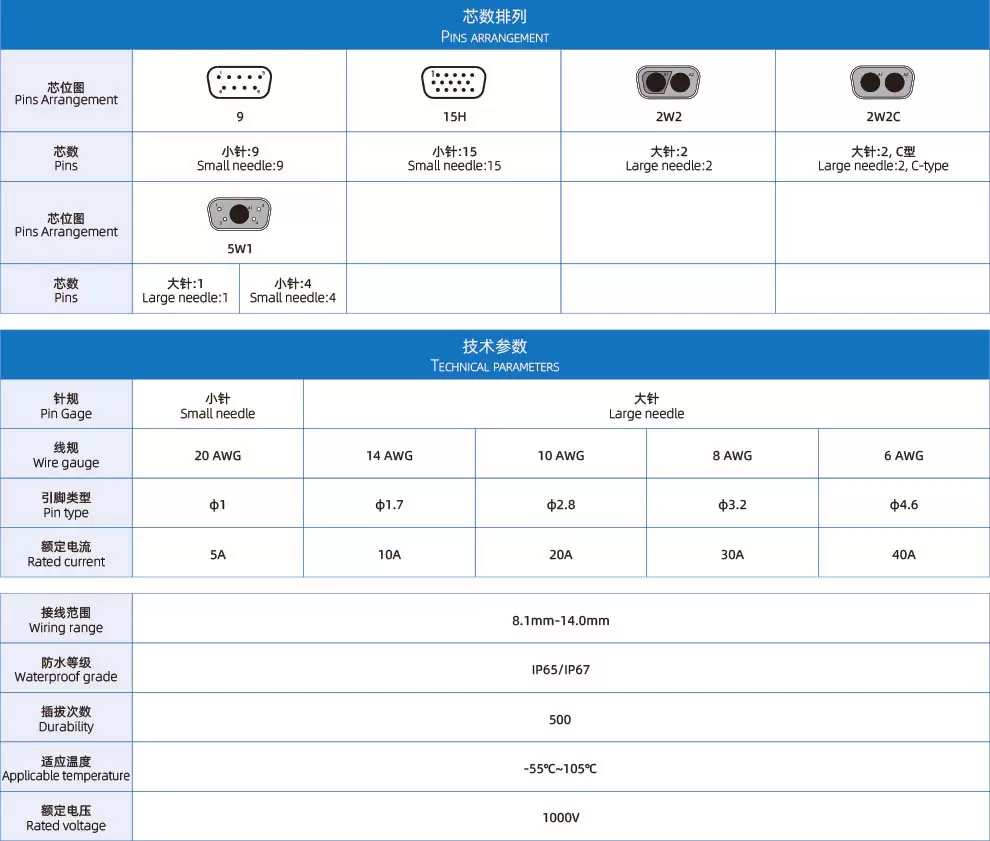

PARÂMETROS ELÉTRICOS
Diagrama elétrico

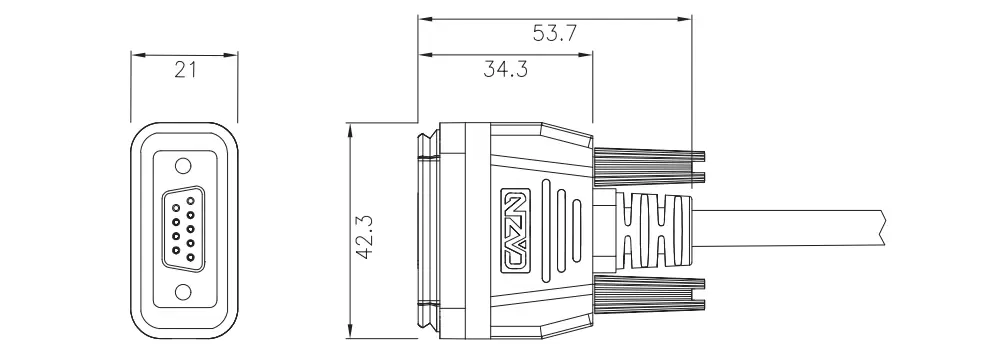

Dimensão
Pedido de produtos
| Nome do produto | Alfinetes | Pi máximo Calibre do fio | Corrente nominal | Modelo blindado | Modelo sem blindagem | Baixar 3D | Baixar 2D |
| EDB1-Plugue Sobremoldado Feminino Reto-xxm-PVC | 9 | 20 AWG | 5A | EDB1-F9-MWA-xPV-S | EDB1-F9-MWA-xPV | ||
| EDB1-Plugue Sobremoldado Feminino Reto-xxm-PVC | 15h | 20 AWG | 5A | EDB1-F15H-MWA-xPV-S | EDB1-F15H-MWA-xPV | ||
| EDB1-Plugue Sobremoldado Feminino Reto-xxm-PVC | 2W2 | 20 AWG | 5A | EDB1-F2W2-MWA-xPV-S | EDB1-F2W2-MWA-xPV | ||
| EDB1-Plugue Sobremoldado Feminino Reto-xxm-PVC | 2W2C | 20 AWG | 5A | EDB1-F2W2C-MWA-xPV-S | EDB1-F2W2C-MWA-xPV | ||
| EDB1-Plugue Sobremoldado Feminino Reto-xxm-PVC | 5W1 | 20 AWG | 5A | EDB1-F5W1-MWA-xPV-S | EDB1-F5W1-MWA-xPV | ||
| EDB1-Plugue Sobremoldado Feminino Reto-xxm-PVC | 2W2 | 14 AWG | 10A | EDB1-F2W2-MWA14-xPV-S | EDB1-F2W2-MWA14-xPV | ||
| EDB1-Plugue Sobremoldado Feminino Reto-xxm-PVC | 2W2C | 14 AWG | 10A | EDB1-F2W2C-MWA14-xPV-S | EDB1-F2W2C-MWA14-xPV | ||
| EDB1-Plugue Sobremoldado Feminino Reto-xxm-PVC | 5W1 | 14 AWG | 5A/10A | EDB1-F5W1-MWA14-xPV-S | EDB1-F5W1-MWA14-xPV | ||
| EDB1-Plugue Sobremoldado Feminino Reto-xxm-PVC | 2W2 | 10AWG | 20A | EDB1-F2W2-MWA10-xPV-S | EDB1-F2W2-MWA10-xPV | ||
| EDB1-Plugue Sobremoldado Feminino Reto-xxm-PVC | 2W2C | 10AWG | 20A | EDB1-F2W2C-MWA10-xPV-S | EDB1-F2W2C-MWA10-xPV | ||
| EDB1-Plugue Sobremoldado Feminino Reto-xxm-PVC | 5W1 | 10AWG | 5A/20A | EDB1-F5W1-MWA10-xPV-S | EDB1-F5W1-MdA10-xPV | ||
| EDB1-Plugue Sobremoldado Feminino Reto-xxm-PVC | 2W2 | 8 AWG | 30A | EDB1-F2W2-MWA08-xPV-S | EDB1-F2W2-MWA08-xPV | ||
| EDB1-Plugue Sobremoldado Feminino Reto-xxm-PVC | 2W2C | 8 AWG | 30A | EDB1-F2W2C-MWA08-xPV-S | EDB1-F2W2C-MWA08-xPV | ||
| EDB1-Plugue Sobremoldado Feminino Reto-xxm-PVC | 5W1 | 8 AWG | 5A/30A | EDB1-F5W1-MWA08-xPV-S | EDB1-F5W1-MWA08-xPV | ||
| EDB1-Plugue Sobremoldado Feminino Reto-xxm-PVC | 2W2 | 6AWG | 40A | EDB1-F2W2-MWA06-xPV-S | EDB1-F2W2-MWA06-xPV | ||
| EDB1-Plugue Sobremoldado Feminino Reto-xxm-PVC | 2W2C | 6AWG | 40A | EDB1-F2W2C-MWA06-xPV-S | EDB1-F2W2C-MWA06-xPV | ||
| EDB1-Plugue Sobremoldado Feminino Reto-xxm-PVC | 5W1 | 6AWG | 5A/40A | EDB1-F5W1-MWA06-xPV-S | EDB1-F5W1-MWA06-xPV |
*Se precisar escolher outro fio, consulte o atendimento ao cliente.
